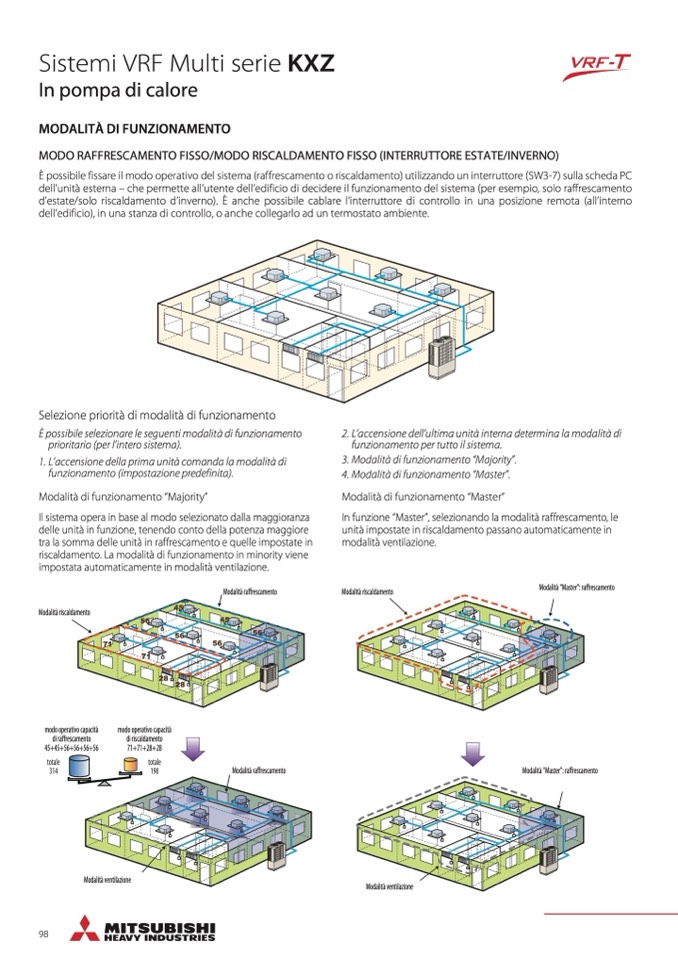

Sistemi VRF Multi serie KXZ
In pompa di calore
MODALITÀ DI FUNZIONAMENTO
MODO RAFFRESCAMENTO FISSO/MODO RISCALDAMENTO FISSO (INTERRUTTORE ESTATE/INVERNO)
È possibile fissare il modo operativo del sistema (raffrescamento o riscaldamento) utilizzando un interruttore (SW3-7) sulla scheda PC
dell’unità esterna – che permette all’utente dell’edificio di decidere il funzionamento del sistema (per esempio, solo raffrescamento
d’estate/solo riscaldamento d’inverno). È anche possibile cablare l’interruttore di controllo in una posizione remota (all’interno
dell’edificio), in una stanza di controllo, o anche collegarlo ad un termostato ambiente.
Selezione priorit
à di modalità di funzionamento
È possibile selezionare le seguenti modalità di funzionamento
prioritario (per l’intero sistema).
1. L’accensione della prima unità comanda la modalità di
funzionamento (impostazione predefinita).
Modalità di funzionamento “Majority”
Il sistema opera in base al modo selezionato dalla maggioranza
delle unità in funzione, tenendo conto della potenza maggiore
tra la somma delle unità in raffrescamento e quelle impostate in
riscaldamento. La modalità di funzionamento in minority viene
impostata automaticamente in modalit
à ventilazione.
2. L’accensione dell’ultima unità interna determina la modalità di
funzionamento per tutto il sistema.
3. Modalità di funzionamento “Majority”.
4. Modalità di funzionamento “Master”.
Modalità di funzionamento “Master”
In funzione “Master”, selezionando la modalità raffrescamento, le
unità impostate in riscaldamento passano automaticamente in
modalità ventilazione.
Modalità riscaldamento
modo operativo capacità
di raffrescamento
45+45+56+56+56+56
totale
314
45
98
Modalità ventilazione
Modalità ventilazione
56
45
71
5
6
56
71
28
28
modo operativo capacità
di riscaldamento
71+71+28+28
56
totale
198
Modalità raffrescamento
Modalità “Master”: raffrescamento
Modalità raffrescamento
Modalità riscaldamento
Modalità “Master”: raffrescamento
