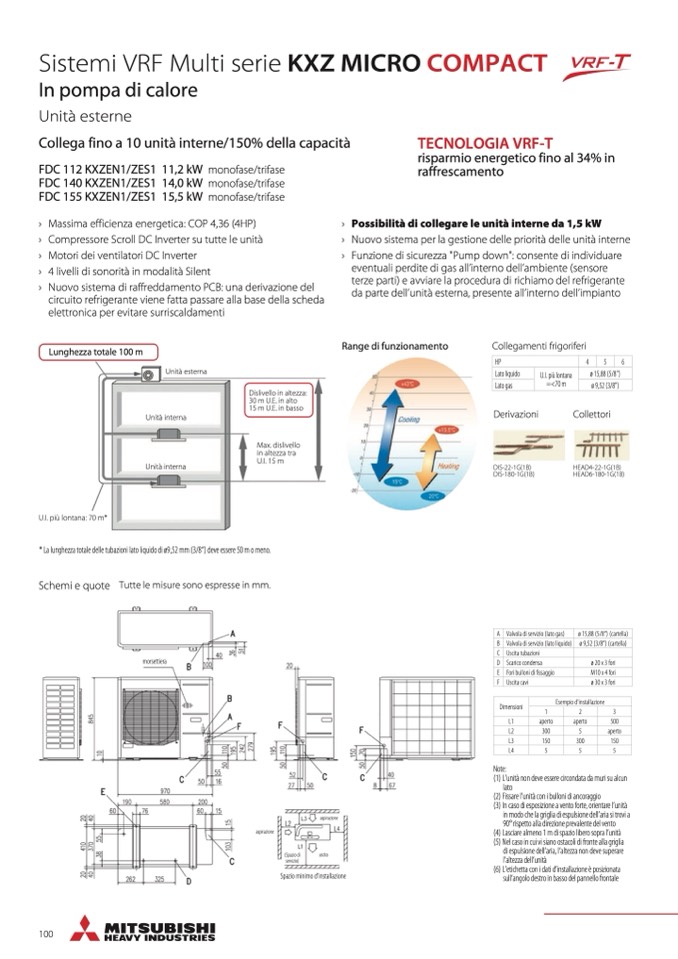

Sistemi VRF Multi serie KXZ MICRO COMPACT

In pompa di calore

Unità esterne

Collega fino a 10 unità interne/150% della capacità

FDC 112 KXZEN1/ZES1 11,2 kW monofase/trifase

FDC 140 KXZEN1/ZES1 14,0 kW monofase/trifase

FDC 155 KXZEN1/ZES1 15,5 kW monofase/trifase

› Massima efficienza energetica: COP 4,36 (4HP)

› Compressore Scroll DC Inverter su tutte le unità

› Motori dei ventilatori DC Inverter

› 4 livelli di sonorità in modalità Silent

› Nuovo sistema di raffreddamento PCB: una derivazione del

circuito refrigerante viene fatta passare alla base della scheda

elettronica per evitare surriscaldamenti

›

›

›

risparmio energetico fino al 34% in

raffrescamento

Possibilità di collegare le unità interne da 1,5 kW

Nuovo sistema per la gestione delle priorità delle unità interne

Funzione di sicurezza "Pump down": consente di individuare

eventuali perdite di gas all’interno dell’ambiente (sensore

terze parti) e avviare la procedura di richiamo del refrigerante

da parte dell’unità esterna, presente all’interno dell’impianto

TECNOLOGIA VRF-T

Lunghezza totale 100 m

Range di funzionamento

Collegamenti frigoriferi

HP 4 5 6

Lato liquido

U.I. più lontana

=<70 m

ø 15,88 (5/8")

Lato gas

ø 9,52 (3/8")

Unità esterna

Unità interna

Unità interna

Dislivello in altezza:

30 m U.E. in alto

15 m U.E. in basso

Max. dislivello

in altezza tra

U.I. 15 m

Derivazioni

DIS-22-1G(1B)

DIS-180-1G(1B)

Collettori

HEAD4-22-1G(1B)

HEAD6-180-1G(1B)

U.I. più lontana: 70 m*

* La lunghezza totale delle tubazioni lato liquido di ø9,52 mm (3/8“) deve essere 50 m o meno.

Schemi e quote

Tutte le misure sono espresse in mm.

A

Valvola di servizio (lato gas)

ø 15,88 (5/8”) (cartella)

B

Valvola di servizio (lato liquido)

ø 9,52 (3/8”) (cartella)

C

Uscita tubazioni

D

Scarico condensa ø 20 x 3 fori

E

Fori bulloni di fissaggio

M10 x 4 fori

F

Uscita cavi ø 30 x 3 fori

morsettiera

Dimensioni

Esempio d'installazione

1

2

3

L1

aperto

aperto

500

L2 300

5 aperto

L3

150

300

150

L4 5

5 5

aspirazione

aspirazione

uscita

Note:

(1) L’unità non deve essere circondata da muri su alcun

lato

(2) Fissare l’unità con i bulloni di ancoraggio

(3) In caso di esposizione a vento forte, orientare l’unità

in modo che la griglia di espulsione dell’aria si trovi a

90° rispetto alla direzione prevalente del vento

(4) Lasciare almeno 1 m di spazio libero sopra l’unità

(5) Nel caso in cui vi siano ostacoli di fronte alla griglia

di espulsione dell’aria, l’altezza non deve superare

l’altezza dell’unità

(6) L’etichetta con i dati d’installazione è posizionata

(Spazio di

servizio)

Spazio minimo d'installazione

sull’angolo destro in basso del pannello frontale
