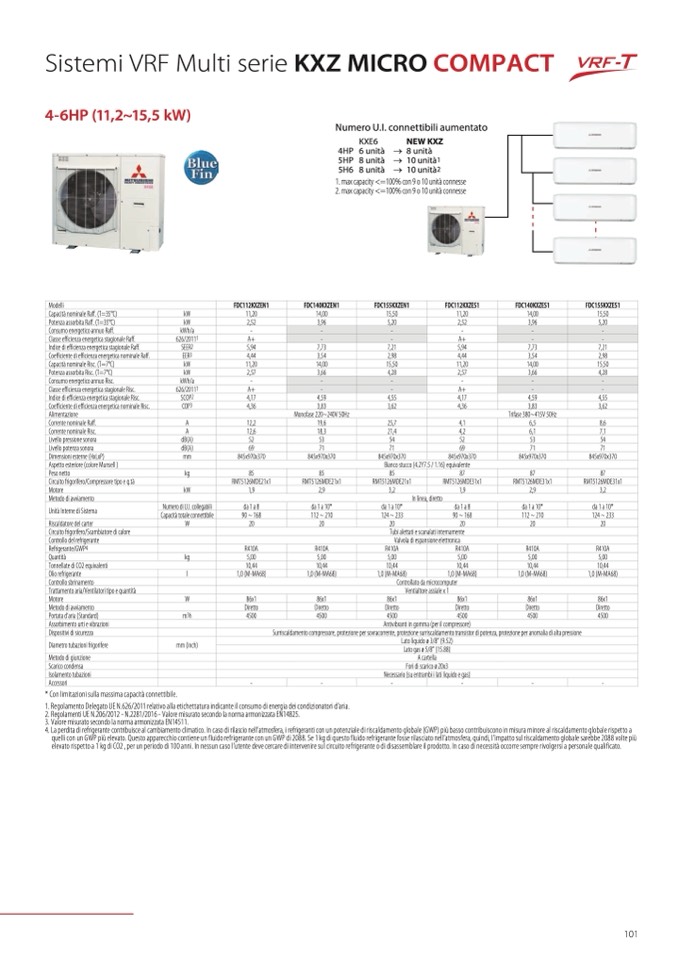

Sistemi VRF Multi serie KXZ MICRO COMPACT
4-6HP (11,2~15,5 kW)
Numero U.I. connettibili aumentato
KXE6
NEW KXZ
4HP 6 unità → 8 unità
5HP 8 unità → 10 unità1
5H6 8 unità → 10 unità2
1. max capacity <=100% con 9 o 10 unità connesse
2. max capacity <=100% con 9 o 10 unità connesse
Modelli
FDC112KXZEN1 FDC140KXZEN1 FDC155KXZEN1
FDC112KXZES1
FDC140KXZES1 FDC155KXZES1
Capacità nominale Raff. (T=35°C)
kW 11,20 14,00 15,50
11,20
14,00 15,50
Potenza assorbita Raff. (T=35°C)
kW 2,52 3,96 5,20
2,52
3,96 5,20
Consumo energetico annuo Raff. kWh/a - - -
- - -
Classe efficienza energetica stagionale Raff.
626/20111 A+ - -
A+
- -
Indice di efficienza energetica stagionale Raff. SEER2 5,94 7,73 7,21
5,94 7,73 7,21
Coefficiente di efficienza energetica nominale Raff.
EER3 4,44 3,54 2,98
4,44
3,54 2,98
Capacità nominale Risc. (T=7°C)
kW 11,20 14,00 15,50
11,20
14,00 15,50
Potenza assorbita Risc. (T=7°C) kW 2,57 3,66 4,28
2,57 3,66 4,28
Consumo energetico annuo Risc.
kWh/a - - -
-
- -
Classe efficienza energetica stagionale Risc. 626/20111 A+ - -
A+ - -
Indice di efficienza energetica stagionale Risc.
SCOP2 4,17 4,59 4,55
4,17
4,59 4,55
Coefficiente di efficienza energetica nominale Risc.
COP3 4,36 3,83 3,62
4,36
3,83 3,62
Alimentazione Monofase 220~240V 50Hz Trifase 380~415V 50Hz
Corrente nominale Raff.
A 12,2 19,6 25,7
4,1
6,5 8,6
Corrente nominale Risc.
A 12,6 18,3 21,4
4,2
6,1 7,1
Livello pressione sonora
dB(A) 52 53 54
52
53 54
Livello potenza sonora
dB(A) 69 71 71
69
71 71
Dimensioni esterne (HxLxP) mm 845x970x370 845x970x370 845x970x370
845x970x370 845x970x370 845x970x370
Aspetto esteriore (colore Munsell ) Bianco stucco (4.2Y7.5 / 1.16) equivalente
Peso netto
kg 85 85 85
87
87 87
Circuito frigorifero/Compressore tipo e q.tà RMT5126MDE21x1 RMT5126MDE21x1 RMT5126MDE21x1
RMT5126MDE31x1
RMT5126MDE31x1 RMT5126MDE31x1
Motore
kW 1,9 2,9 3,2
1,9
2,9 3,2
Metodo di avviamento In linea, diretto
Unità Interne di Sistema
Numero di U.I. collegabili da 1 a 8 da 1 a 10* da 1 a 10*
da 1 a 8
da 1 a 10* da 1 a 10*
Capacità totale connettibile 90 ~ 168 112 ~ 210 124 ~ 233
90 ~ 168
112 ~ 210 124 ~ 233
Riscaldatore del carter
W 20 20 20
20
20 20
Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente
Controllo del refrigerante Valvola di espansione elettronica
Refrigerante/GWP4 R410A R410A R410A
R410A
R410A R410A
Quantità
kg 5,00 5,00 5,00
5,00
5,00 5,00
Tonnellate di CO2 equivalenti
10,44 10,44 10,44
10,44
10,44 10,44
Olio refrigerante
l 1,0 (M-MA68) 1,0 (M-MA68) 1,0 (M-MA68)
1,0 (M-MA68) 1,0 (M-MA68) 1,0 (M-MA68)
Controllo sbrinamento Controllato da microcomputer
Trattamento aria/Ventilatori tipo e quantità
Ventialtore assiale x 1
Motore
W 86x1 86x1 86x1
86x1
86x1 86x1
Metodo di avviamento Diretto Diretto Diretto
Diretto
Diretto Diretto
Portata d’aria (Standard) m3h 4500 4500 4500
4500 4500 4500
Assorbimento urti e vibrazioni Antivibranti in gomma (per il compressore)
Dispositivi di sicurezza
Surriscaldamento compressore, protezione per sovracorrente, protezione surriscaldamento transistor di potenza, protezione per anomalia di alta pressione
Diametro tubazioni frigorifere
mm (inch)
Lato liquido ø 3/8” (9.52)
Lato gas ø 5/8” (15.88)
Metodo di giunzione A cartella
Scarico condensa
Fori di scarico ø 20x3
Isolamento tubazioni
Necessario (su entrambi i lati liquido e gas)
Accessori - - -
-
- -
* Con limitazioni sulla massima capacità connettibile.
1. Regolamento Delegato UE N.626/2011 relativo alla etichettatura indicante il consumo di energia dei condizionatori d’aria.
2. Regolamenti UE N.206/2012 - N.2281/2016 - Valore misurato secondo la norma armonizzata EN14825.
3. Valore misurato secondo la norma armonizzata EN14511.
4. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a
quelli con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul riscaldamento globale sarebbe 2088 volte più
elevato rispetto a 1 kg di CO2 , per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato.
101
