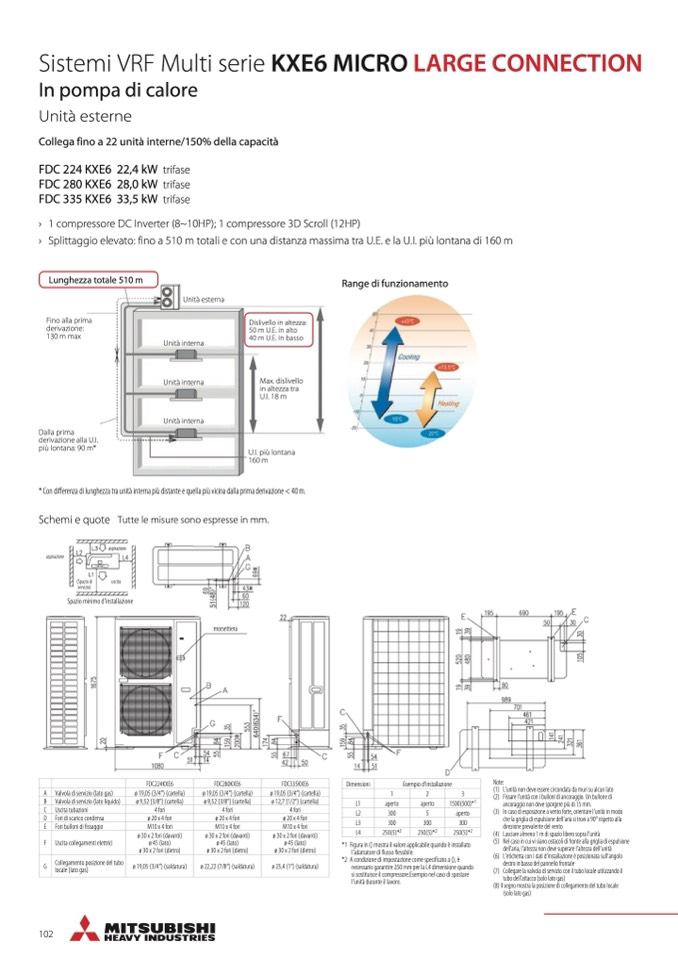

Sistemi VRF Multi serie KXE6 MICRO LARGE CONNECTION

In pompa di calore

Unità esterne

Collega fino a 22 unità interne/150% della capacità

FDC 224 KXE6 22,4 kW trifase

FDC 280 KXE6 28,0 kW trifase

FDC 335 KXE6 33,5 kW trifase

›

›

1 compressore DC Inverter (8~10HP); 1 compressore 3D Scroll (12HP)

Splittaggio elevato: fino a 510 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m

Lunghezza totale 510 m

Fino alla prima

derivazione:

130 m max

Range di funzionamento

Dalla prima

derivazione alla U.I.

più lontana: 90 m*

Unità esterna

Unità interna

Unità interna

Unità interna

Dislivello in altezza:

50 m U.E. in alto

40 m U.E. in basso

Max. dislivello

in altezza tra

U.I. 18 m

U.I. più lontana

160 m

* Con differenza di lunghezza tra unità interna più distante e quella più vicina dalla prima derivazione < 40 m.

Schemi e quote Tutte le misure sono espresse in mm.

aspirazione

aspirazione

(Spazio di

uscita

servizio)

Spazio minimo d'installazione

morsettiera

FDC224KXE6

FDC280KXE6

FDC335KXE6

A

Valvola di servizio (lato gas)

ø 19,05 (3/4”) (cartella)

ø 19,05 (3/4”) (cartella)

ø 19,05 (3/4”) (cartella)

B

Valvola di servizio (lato liquido)

ø 9,52 (3/8”) (cartella)

ø 9,52 (3/8”) (cartella)

ø 12,7 (1/2”) (cartella)

C

Uscita tubazioni 4 fori

4 fori 4 fori

D

Fori di scarico condensa

ø 20 x 4 fori

ø 20 x 4 fori

ø 20 x 4 fori

E

Fori bulloni di fissaggio

M10 x 4 fori

M10 x 4 fori

M10 x 4 fori

F

Uscita collegamenti elettrici

ø 30 x 2 fori (davanti)

ø 45 (lato)

ø 30 x 2 fori (dietro)

ø 30 x 2 fori (davanti)

ø 45 (lato)

ø 30 x 2 fori (dietro)

ø 30 x 2 fori (davanti)

ø 45 (lato)

ø 30 x 2 fori (dietro)

G

Collegamento posizione del tubo

locale (lato gas)

ø 19,05 (3/4”) (saldatura)

ø 22,22 (7/8”) (saldatura)

ø 25,4 (1”) (saldatura)

Dimensioni

Esempio d'installazione

1 2 3

L1 aperto aperto 1500(500)*1

L2 300 5 aperto

L3 300 300 300

L4 250(5)*2 250(5)*2 250(5)*2

*1 Figura in () mostra il valore applicabile quando è installato

l’adattatore di flusso flessibile.

*2 A condizione di impostazione come specificato a (), è

necessario garantire 250 mm per la L4 dimensione quando

si sostituisce il compressore.Esempio nel caso di spostare

l’unità durante il lavoro.

Note:

(1) L’unità non deve essere circondata da muri su alcun lato

(2) Fissare l’unità con i bulloni di ancoraggio. Un bullone di

ancoraggio non deve sporgere più di 15 mm.

(3) In caso di esposizione a vento forte, orientare l’unità in modo

che la griglia di espulsione dell’aria si trovi a 90° rispetto alla

direzione prevalente del vento

(4) Lasciare almeno 1 m di spazio libero sopra l’unità

(5) Nel caso in cui vi siano ostacoli di fronte alla griglia di espulsione

dell’aria, l’altezza non deve superare l’altezza dell’unità

(6) L’etichetta con i dati d’installazione è posizionata sull’angolo

destro in basso del pannello frontale

(7) Collegare la valvola di servizio con il tubo locale utilizzando il

tubo dell’attacco (solo lato gas)

(8) Il segno mostra la posizione di collegamento del tubo locale

(solo lato gas)
