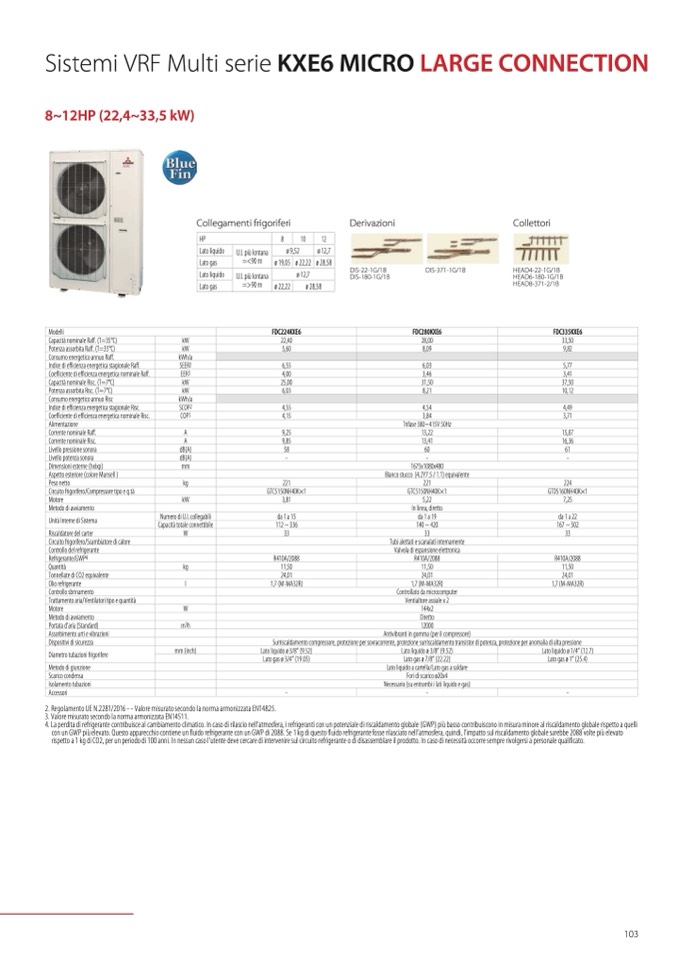

Sistemi VRF Multi serie KXE6 MICRO LARGE CONNECTION

8~12HP (22,4~33,5 kW)

Collegamenti frigoriferi

Derivazioni

Collettori

HP 8 10 12

Lato liquido

U.I. più lontana

=<90 m

ø 9,52

ø 12,7

Lato gas ø 19,05 ø 22,22 ø 28,58

Lato liquido

U.I. più lontana

=>90 m

ø 12,7

Lato gas ø 22,22 ø 28,58

DIS-22-1G/1B

DIS-180-1G/1B

DIS-371-1G/1B

HEAD4-22-1G/1B

HEAD6-180-1G/1B

HEAD8-371-2/1B

Modelli

FDC224KXE6

FDC280KXE6

FDC335KXE6

Capacità nominale Raff. (T=35°C)

kW 22,40

28,00

33,50

Potenza assorbita Raff. (T=35°C)

kW 5,60

8,09

9,82

Consumo energetico annuo Raff. kWh/a

Indice di efficienza energetica stagionale Raff.

SEER2 6,55

6,03

5,77

Coefficiente di efficienza energetica nominale Raff.

EER3 4,00

3,46

3,41

Capacità nominale Risc. (T=7°C)

kW 25,00

31,50

37,50

Potenza assorbita Risc. (T=7°C)

kW 6,03

8,21

10,12

Consumo energetico annuo Risc kWh/a

Indice di efficienza energetica stagionale Risc.

SCOP2 4,55

4,54

4,49

Coefficiente di efficienza energetica nominale Risc.

COP3 4,15

3,84

3,71

Alimentazione Trifase 380~415V 50Hz

Corrente nominale Raff.

A 9,25

13,22

15,87

Corrente nominale Risc. A 9,85

13,41 16,36

Livello pressione sonora

dB(A) 58

60

61

Livello potenza sonora

dB(A) -

-

-

Dimensioni esterne (hxlxp)

mm 1675x1080x480

Aspetto esteriore (colore Munsell )

Bianco stucco (4.2Y7.5 / 1.1) equivalente

Peso netto kg 221

221

224

Circuito frigorifero/Compressore tipo e q.tà GTC5150NH40K×1

GTC5150NH40K×1

GTD5160NH40K×1

Motore

kW 3,81

5,22

7,25

Metodo di avviamento In linea, diretto

Unità Interne di Sistema

Numero di U.I. collegabili da 1 a 15

da 1 a 19

da 1 a 22

Capacità totale connettibile 112 ~ 336

140 ~ 420

167 ~ 502

Riscaldatore del carter

W 33

33

33

Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Refrigerante/GWP4 R410A/2088

R410A/2088

R410A/2088

Quantità

kg 11,50

11,50

11,50

Tonnellate di CO2 equivalente 24,01

24,01

24,01

Olio refrigerante

l 1,7 (M-MA32R)

1,7 (M-MA32R)

1,7 (M-MA32R)

Controllo sbrinamento Controllato da microcomputer

Trattamento aria/Ventilatori tipo e quantità Ventialtore assiale x 2

Motore

W

144x2

Metodo di avviamento

Diretto

Portata d’aria (Standard)

m3h

12000

Assorbimento urti e vibrazioni Antivibranti in gomma (per il compressore)

Dispositivi di sicurezza

Surriscaldamento compressore, protezione per sovracorrente, protezione surriscaldamento transistor di potenza, protezione per anomalia di alta pressione

Diametro tubazioni frigorifere

mm (inch) Lato liquido ø 3/8” (9.52)

Lato liquido ø 3/8” (9.52)

Lato liquido ø 1/4” (12.7)

Lato gas ø 3/4” (19.05)

Lato gas ø 7/8” (22.22)

Lato gas ø 1” (25.4)

Metodo di giunzione Lato liquido a cartella/Lato gas a saldare

Scarico condensa

Fori di scarico ø20x4

Isolamento tubazioni

Necessario (su entrambi i lati liquido e gas)

Accessori -

-

-

2. Regolamento UE N.2281/2016 - - Valore misurato secondo la norma armonizzata EN14825.

3. Valore misurato secondo la norma armonizzata EN14511.

4. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli

con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul riscaldamento globale sarebbe 2088 volte più elevato

rispetto a 1 kg di CO2, per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato.
