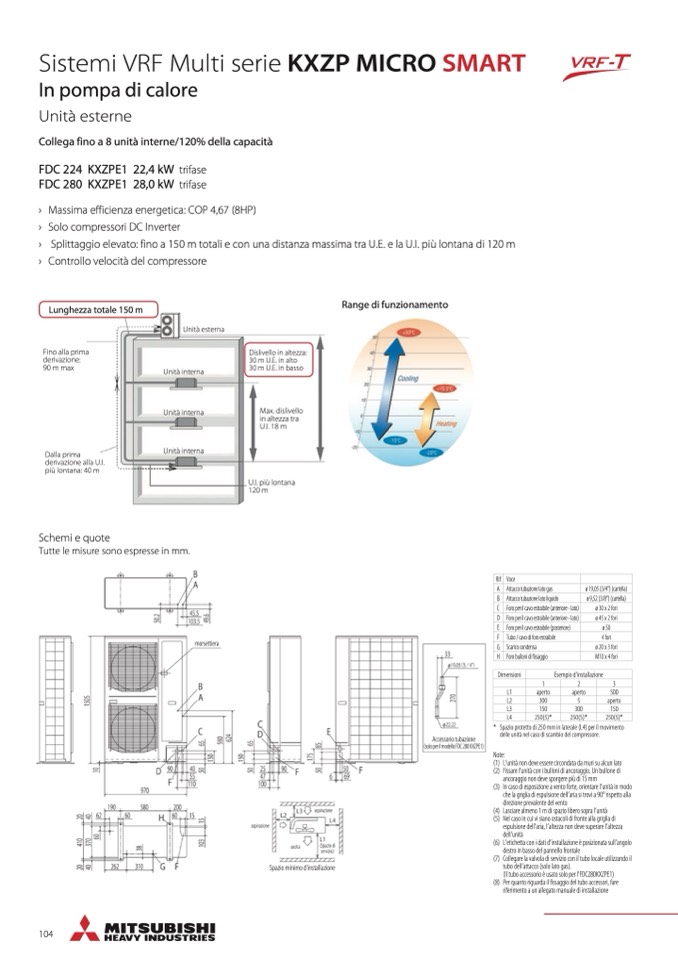

Sistemi VRF Multi serie KXZP MICRO SMART

In pompa di calore

Unità esterne

Collega fino a 8 unità interne/120% della capacità

FDC 224 KXZPE1 22,4 kW trifase

FDC 280 KXZPE1 28,0 kW trifase

›

›

›

›

Massima efficienza energetica: COP 4,67 (8HP)

Solo compressori DC Inverter

Splittaggio elevato: fino a 150 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 120 m

Controllo velocità del compressore

Lunghezza totale 150 m

Fino alla prima

derivazione:

90 m max

Dalla prima

derivazione alla U.I.

più lontana: 40 m

Range di funzionamento

Unità esterna

Unità interna

Unità interna

Unità interna

Dislivello in altezza:

30 m U.E. in alto

30 m U.E. in basso

Max. dislivello

in altezza tra

U.I. 18 m

U.I. più lontana

120 m

Schemi e quote

Tutte le misure sono espresse in mm.

morsettiera

Rif

Voce

A

Attacco tubazione lato gas

ø 19,05 (3/4”) (cartella)

B

Attacco tubazione lato liquido

ø 9,52 (3/8”) (cartella)

C

Foro per il cavo estraibile (anteriore - lato) ø 30 x 2 fori

D

Foro per il cavo estraibile (anteriore - lato)

ø 45 x 2 fori

E

Foro per il cavo estraibile (posteriore) ø 50

F

Tubo / cavo di foro estraibile

4 fori

G

Scarico condensa

ø 20 x 3 fori

H

Foro bulloni di fissaggio M10 x 4 fori

Dimensioni

Esempio d'installazione

1 2 3

L1 aperto aperto 500

L2 300 5 aperto

L3 150 300 150

L4 250(5)* 250(5)* 250(5)*

aspirazione

uscita

Spazio minimo d'installazione

aspirazione

(Spazio di

servizio)

Accessorio tubazione

(solo per il modello FDC 280 KXZPE1)

* Spazio protetto di 250 mm in laterale (L4) per il movimento

delle unità nel caso di scambio del compressore.

Note:

(1) L’unità non deve essere circondata da muri su alcun lato

(2) Fissare l’unità con i bulloni di ancoraggio. Un bullone di

ancoraggio non deve sporgere più di 15 mm

(3) In caso di esposizione a vento forte, orientare l’unità in modo

che la griglia di espulsione dell’aria si trovi a 90° rispetto alla

direzione prevalente del vento

(4) Lasciare almeno 1 m di spazio libero sopra l’unità

(5) Nel caso in cui vi siano ostacoli di fronte alla griglia di

espulsione dell’aria, l’altezza non deve superare l’altezza

dell’unità

(6) L’etichetta con i dati d’installazione è posizionata sull’angolo

destro in basso del pannello frontale

(7) Collegare la valvola di servizio con il tubo locale utilizzando il

tubo dell’attacco (solo lato gas).

(Il tubo accessorio è usato solo per l'FDC280KXZPE1)

(8) Per quanto riguarda il fissaggio del tubo accessori, fare

riferimento a un allegato manuale di installazione

104
