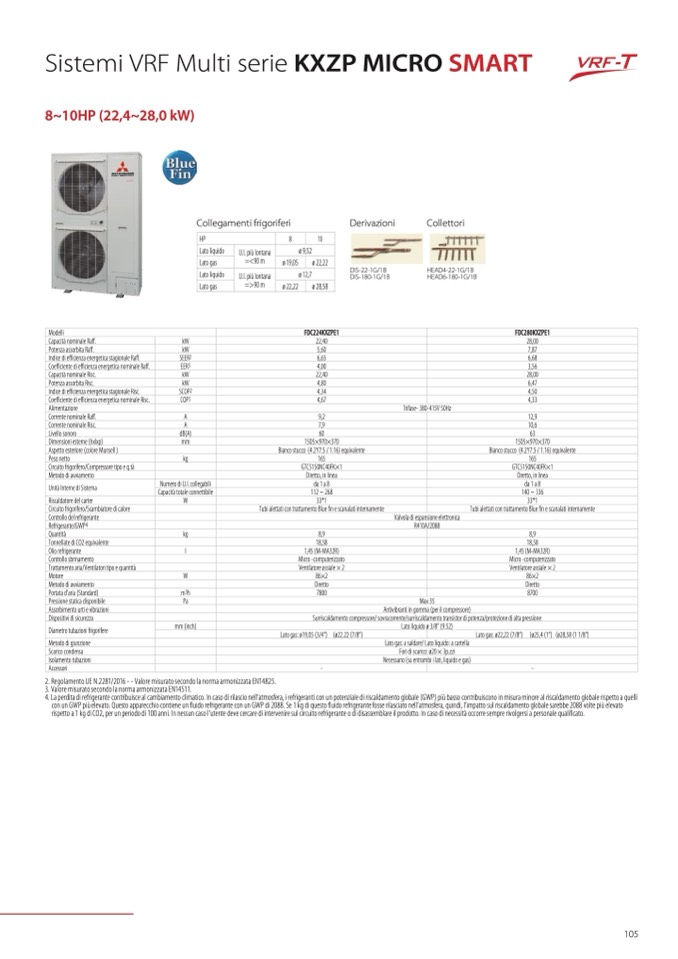

Sistemi VRF Multi serie KXZP MICRO SMART

8~10HP (22,4~28,0 kW)

Collegamenti frigoriferi

Derivazioni

DIS-22-1G/1B

DIS-180-1G/1B

Collettori

HEAD4-22-1G/1B

HEAD6-180-1G/1B

HP 8 10

Lato liquido

U.I. più lontana

=<90 m

ø 9,52

Lato gas ø 19,05 ø 22,22

Lato liquido

U.I. più lontana

=>90 m

ø 12,7

Lato gas ø 22,22 ø 28,58

Modelli FDC224KXZPE1 FDC280KXZPE1

Capacità nominale Raff.

kW 22,40 28,00

Potenza assorbita Raff.

kW 5,60 7,87

Indice di efficienza energetica stagionale Raff. SEER2 6,65 6,68

Coefficiente di efficienza energetica nominale Raff.

EER3 4,00 3,56

Capacità nominale Risc. kW 22,40 28,00

Potenza assorbita Risc.

kW 4,80 6,47

Indice di efficienza energetica stagionale Risc.

SCOP2 4,34 4,50

Coefficiente di efficienza energetica nominale Risc.

COP3 4,67 4,33

Alimentazione Trifase- 380-415V 50Hz

Corrente nominale Raff. A 9,2 12,9

Corrente nominale Risc.

A 7,9 10,6

Livello sonoro

dB(A) 60 63

Dimensioni esterne (hxlxp) mm 1505×970×370 1505×970×370

Aspetto esteriore (colore Munsell ) Bianco stucco (4.2Y7.5 / 1.16) equivalente Bianco stucco (4.2Y7.5 / 1.16) equivalente

Peso netto

kg 165 165

Circuito frigorifero/Compressore tipo e q.tà GTC5150NC40FK×1 GTC5150NC40FK×1

Metodo di avviamento Diretto, in linea Diretto, in linea

Unità Interne di Sistema

Numero di U.I. collegabili da 1 a 8 da 1 a 8

Capacità totale connettibile 112 ~ 268 140 ~ 336

Riscaldatore del carter

W 33*1 33*1

Circuito frigorifero/Scambiatore di calore Tubi alettati con trattamento Blue fin e scanalati internamente Tubi alettati con trattamento Blue fin e scanalati internamente

Controllo del refrigerante Valvola di espansione elettronica

Refrigerante/GWP4 R410A/2088

Quantità

kg 8,9 8,9

Tonnellate di CO2 equivalente 18,58 18,58

Olio refrigerante

l 1,45 (M-MA32R) 1,45 (M-MA32R)

Controllo sbrinamento Micro -computerizzato Micro -computerizzato

Trattamento aria/Ventilatori tipo e quantità Ventilatore assiale × 2 Ventilatore assiale × 2

Motore

W 86×2 86×2

Metodo di avviamento Diretto Diretto

Portata d’aria (Standard)

m3h 7800 8700

Pressione statica disponibile Pa Max 35

Assorbimento urti e vibrazioni

Antivibranti in gomma (per il compressore)

Dispositivi di sicurezza

Surriscaldamento compressore/ sovracorrente/surriscaldamento transistor di potenza/protezione di alta pressione

Diametro tubazioni frigorifere

mm (inch)

Lato liquido ø 3/8” (9.52)

Lato gas: ø19,05 (3/4”) (ø22.22 (7/8”) Lato gas: ø22,22 (7/8”) (ø25,4 (1”) (ø28,58 (1 1/8”)

Metodo di giunzione Lato gas: a saldare/ Lato liquido: a cartella

Scarico condensa

Fori di scarico: ø20 × 3p.zzi

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori - -

2. Regolamento UE N.2281/2016 - - Valore misurato secondo la norma armonizzata EN14825.

3. Valore misurato secondo la norma armonizzata EN14511.

4. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli

con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul riscaldamento globale sarebbe 2088 volte più elevato

rispetto a 1 kg di CO2, per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato.

105
