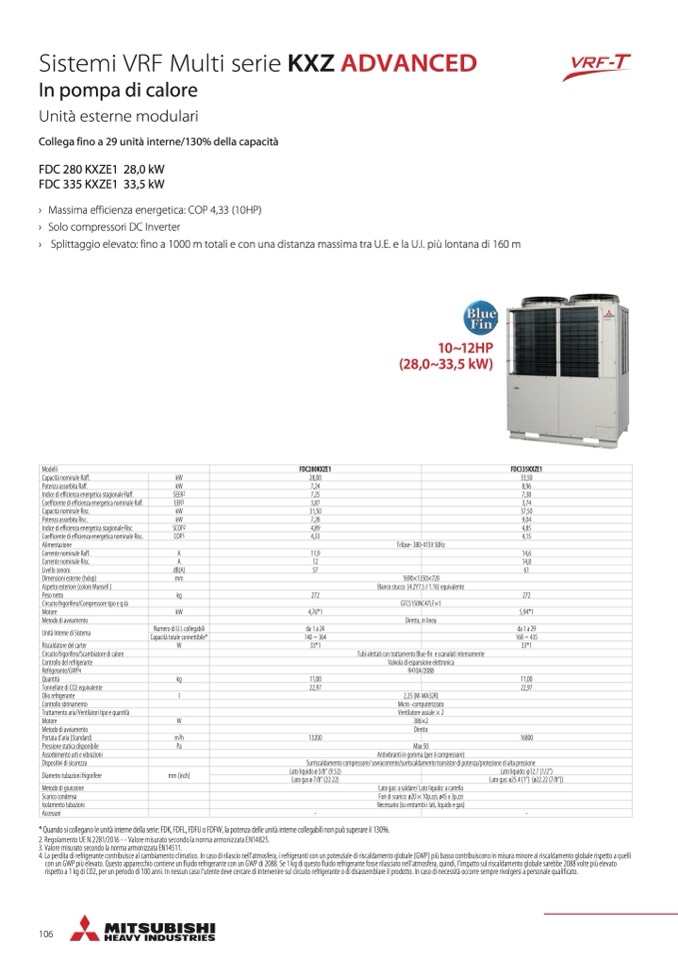

Sistemi VRF Multi serie KXZ ADVANCED

In pompa di calore

Unità esterne modulari

Collega fino a 29 unità interne/130% della capacità

FDC 280 KXZE1 28,0 kW

FDC 335 KXZE1 33,5 kW

›

›

›

Massima efficienza energetica: COP 4,33 (10HP)

Solo compressori DC Inverter

Splittaggio elevato: fino a 1000 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m

10~12HP

(28,0~33,5 kW)

Modelli FDC280KXZE1 FDC335KXZE1

Capacità nominale Raff.

kW 28,00 33,50

Potenza assorbita Raff.

kW 7,24 8,96

Indice di efficienza energetica stagionale Raff.

SEER2 7,25 7,38

Coefficiente di efficienza energetica nominale Raff.

EER3 3,87 3,74

Capacità nominale Risc. kW 31,50 37,50

Potenza assorbita Risc.

kW 7,28 9,04

Indice di efficienza energetica stagionale Risc.

SCOP2 4,89 4,85

Coefficiente di efficienza energetica nominale Risc.

COP3 4,33 4,15

Alimentazione Trifase- 380-415V 50Hz

Corrente nominale Raff. A 11,9 14,6

Corrente nominale Risc.

A 12 14,8

Livello sonoro

dB(A) 57 61

Dimensioni esterne (hxlxp) mm 1690×1350×720

Aspetto esteriore (colore Munsell )

Bianco stucco (4.2Y7.5 / 1.16) equivalente

Peso netto

kg 272 272

Circuito frigorifero/Compressore tipo e q.tà GTC5150NC47LF×1

Motore

kW 4,76*1 5,94*1

Metodo di avviamento Diretto, in linea

Unità Interne di Sistema

Numero di U.I. collegabili da 1 a 24 da 1 a 29

Capacità totale connettibile* 140 ~ 364 168 ~ 435

Riscaldatore del carter

W 33*1 33*1

Circuito frigorifero/Scambiatore di calore Tubi alettati con trattamento Blue-fin e scanalati internamente

Controllo del refrigerante Valvola di espansione elettronica

Refrigerante/GWP4

R410A/2088

Quantità

kg 11,00 11,00

Tonnellate di CO2 equivalente 22,97 22,97

Olio refrigerante

l 2,25 (M-MA32R)

Controllo sbrinamento Micro -computerizzato

Trattamento aria/Ventilatori tipo e quantità

Ventilatore assiale × 2

Motore

W

386×2

Metodo di avviamento

Diretto

Portata d’aria (Standard) m3h 13200 16800

Pressione statica disponibile

Pa Max 50

Assorbimento urti e vibrazioni

Antivibranti in gomma (per il compressore)

Dispositivi di sicurezza

Surriscaldamento compressore/ sovracorrente/surriscaldamento transistor di potenza/protezione di alta pressione

Diametro tubazioni frigorifere mm (inch)

Lato liquido ø 3/8” (9.52) Lato liquido: φ12.7 (1/2”)

Lato gas ø 7/8” (22.22) Lato gas: ø25.4 (1”) (ø22.22 (7/8”))

Metodo di giunzione Lato gas: a saldare/ Lato liquido: a cartella

Scarico condensa

Fori di scarico: ø20 × 10p.zzi, ø45 x 3p.zzi

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori - -

* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%.

2. Regolamento UE N.2281/2016 - - Valore misurato secondo la norma armonizzata EN14825.

3. Valore misurato secondo la norma armonizzata EN14511.

4. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli

con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul riscaldamento globale sarebbe 2088 volte più elevato

rispetto a 1 kg di CO2, per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato.

106
