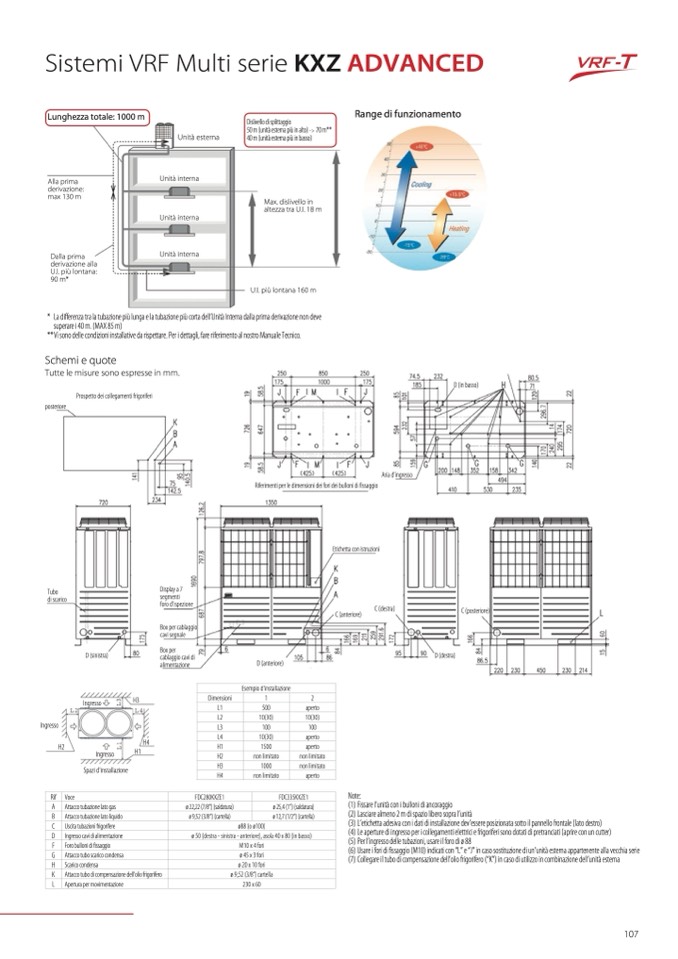

Sistemi VRF Multi serie KXZ ADVANCED
Lunghezza totale: 1000 m
Alla prima
derivazione:
max 130 m
Dalla prima
derivazione alla
U.I. più lontana:
90 m*
Dislivello di splittaggio
50m(unitàesternapiùinalto)
–>
70m**
40 m (unità esterna più in basso)
Max. dislivello in
altezza tra U.I. 18 m
U.I. più lontana 160 m
Range di funzionamento
Unità esterna
Unità interna
Unità interna
Unità interna
* Ladifferenzatralatubazionepiùlungaelatubazionepiùcortadell’Unit
àInternadallaprimaderivazionenondeve
superare i 40 m. (MAX 85 m)
**Vi sono delle condizioni installative da rispettare. Per i dettagli, fare riferimento al nostro Manuale Tecnico.
Schemi e quote
Tutte le misure sono espresse in mm.
Prospetto dei collegamenti frigoriferi
posteriore
D (in basso)
Tubo
di scarico
Display a 7
segmenti
foro d'ispezione
Box per cablaggio
cavi segnale
Box per
cablaggio cavi di
alimentazione
H3
H4
H1
Etichetta con istruzioni
C (destra)
Ingresso
Ingresso
D (sinistra)
D (anteriore)
D (destra)
H2
Ingresso
Spazi d'installazione
Aria d'ingresso
Riferimenti per le dimensioni dei fori dei bulloni di fissaggio
C (anteriore)
C (posteriore)
Esempio d'installazione
Dimensioni 1 2
L1 500 aperto
L2 10(30) 10(30)
L3 100 100
L4 10(30) aperto
H1 1500 aperto
H2 non limitato non limitato
H3 1000 non limitato
H4 non limitato aperto
Note:
(1) Fissare l’unità con i bulloni di ancoraggio
(2) Lasciare almeno 2 m di spazio libero sopra l’unità
(3) L’etichetta adesiva con i dati di installazione dev’essere posizionata sotto il pannello frontale (lato destro)
(4) Le aperture di ingresso per i collegamenti elettrici e frigoriferi sono dotati di pretranciati (aprire con un cutter)
(5) Per l’ingresso delle tubazioni, usare il foro di ø 88
(6) Usare i fori di fissaggio (M10) indicati con “L” e “J” in caso sostituzione di un’unità esterna appartenente alla vecchia serie
(7) Collegare il tubo di compensazione dell’olio frigorifero (“K”) in caso di utilizzo in combinazione dell’unità esterna
Rif
Voce
FDC280KXZE1
FDC335KXZE1
A
Attacco tubazione lato gas
ø 22,22 (7/8”) (saldatura)
ø 25,4 (1”) (saldatura)
B
Attacco tubazione lato liquido
ø 9,52 (3/8”) (cartella)
ø 12,7 (1/2”) (cartella)
C Uscita tubazioni frigorifere ø88 (o ø100)
D Ingresso cavi di alimentazione
ø 50 (destra - sinistra - anteriore), asola 40 x 80 (in basso)
F Foro bulloni di fissaggio
M10 x 4 fori
G Attacco tubo scarico condensa ø 45 x 3 fori
H Scarico condensa
ø 20 x 10 fori
K Attacco tubo di compensazione dell'olio frigorifero
ø 9,52 (3/8”) cartella
L Apertura per movimentazione 230 x 60
