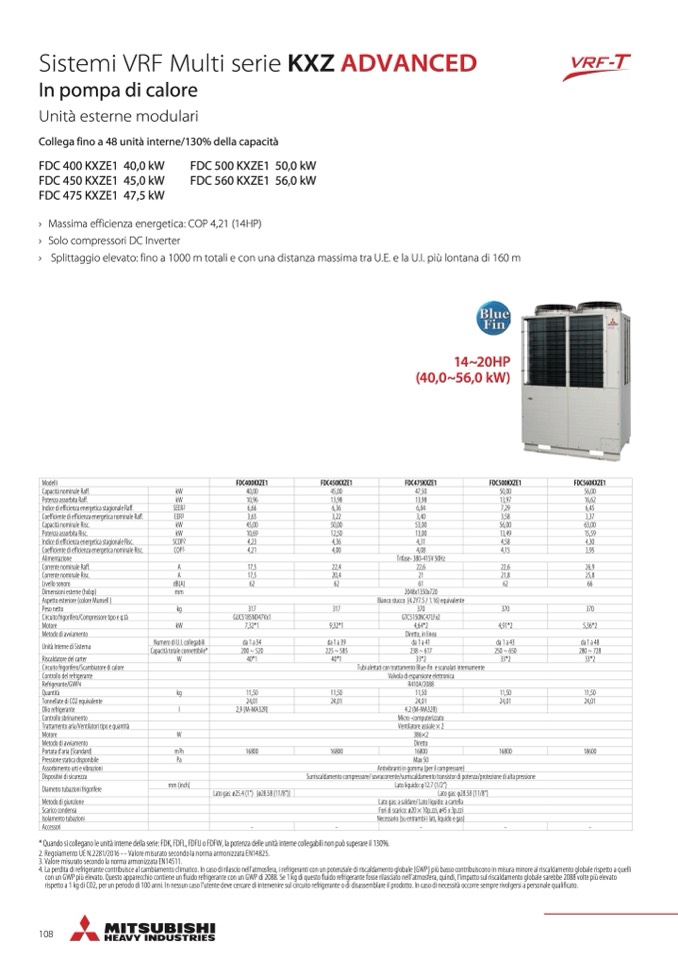

Sistemi VRF Multi serie KXZ ADVANCED
In pompa di calore
Unità esterne modulari
Collega fino a 48 unità interne/130% della capacità
FDC 400 KXZE1 40,0 kW
FDC 500 KXZE1 50,0 kW
FDC 450 KXZE1 45,0 kW
FDC 560 KXZE1 56,0 kW
FDC 475 KXZE1 47,5 kW
›
›
›
Massima efficienza energetica: COP 4,21 (14HP)
Solo compressori DC Inverter
Splittaggio elevato: fino a 1000 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m
14~20HP
(40,0~56,0 kW)
Modelli
FDC400KXZE1
FDC450KXZE1 FDC475KXZE1 FDC500KXZE1 FDC560KXZE1
Capacità nominale Raff.
kW
40,00
45,00 47,50 50,00 56,00
Potenza assorbita Raff.
kW
10,96
13,98 13,98 13,97 16,62
Indice di efficienza energetica stagionale Raff.
SEER2
6,66
6,36 6,84 7,29 6,45
Coefficiente di efficienza energetica nominale Raff.
EER3
3,65
3,22 3,40 3,58 3,37
Capacità nominale Risc. kW
45,00 50,00 53,00 56,00 63,00
Potenza assorbita Risc.
kW
10,69
12,50 13,00 13,49 15,59
Indice di efficienza energetica stagionale Risc.
SCOP2
4,23
4,36 4,31 4,58 4,30
Coefficiente di efficienza energetica nominale Risc.
COP3
4,21
4,00 4,08 4,15 3,95
Alimentazione Trifase- 380-415V 50Hz
Corrente nominale Raff. A
17,5
22,4 22,6 22,6 26,9
Corrente nominale Risc.
A
17,5
20,4 21 21,8 25,8
Livello sonoro
dB(A)
62
62 61 62 66
Dimensioni esterne (hxlxp) mm 2048x1350x720
Aspetto esteriore (colore Munsell )
Bianco stucco (4.2Y7.5 / 1.16) equivalente
Peso netto
kg
317
317 370 370 370
Circuito frigorifero/Compressore tipo e q.tà
GUC5185ND47Vx1 GTC5150NC47LFx2
Motore
kW
7,32*1
9,32*1 4,64*2 4,91*2 5,36*2
Metodo di avviamento Diretto, in linea
Unità Interne di Sistema
Numero di U.I. collegabili
da 1 a 34
da 1 a 39 da 1 a 41 da 1 a 43 da 1 a 48
Capacità totale connettibile*
200 ~ 520
225 ~ 585 238 ~ 617 250 ~ 650 280 ~ 728
Riscaldatore del carter
W
40*1
40*1 33*2 33*2 33*2
Circuito frigorifero/Scambiatore di calore Tubi alettati con trattamento Blue-fin e scanalati internamente
Controllo del refrigerante Valvola di espansione elettronica
Refrigerante/GWP4
R410A/2088
Quantità
kg
11,50
11,50 11,50 11,50 11,50
Tonnellate di CO2 equivalente
24,01
24,01 24,01 24,01 24,01
Olio refrigerante
l
2,9 (M-MA32R) 4.2 (M-MA32R)
Controllo sbrinamento Micro -computerizzato
Trattamento aria/Ventilatori tipo e quantità
Ventilatore assiale × 2
Motore
W
386×2
Metodo di avviamento
Diretto
Portata d’aria (Standard) m3h
16800
16800 16800 16800 18600
Pressione statica disponibile
Pa Max 50
Assorbimento urti e vibrazioni
Antivibranti in gomma (per il compressore)
Dispositivi di sicurezza
Surriscaldamento compressore/ sovracorrente/surriscaldamento transistor di potenza/protezione di alta pressione
Diametro tubazioni frigorifere
mm (inch)
Lato liquido: φ12.7 (1/2”)
Lato gas: ø25.4 (1”) (ø28.58 (11/8”))
Lato gas: φ28.58 (11/8”)
Metodo di giunzione Lato gas: a saldare/ Lato liquido: a cartella
Scarico condensa
Fori di scarico: ø20 × 10p.zzi, ø45 x 3p.zzi
Isolamento tubazioni
Necessario (su entrambi i lati, liquido e gas)
Accessori
-
- - - -
* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%.
2. Regolamento UE N.2281/2016 - - Valore misurato secondo la norma armonizzata EN14825.
3. Valore misurato secondo la norma armonizzata EN14511.
4. La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli
con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul riscaldamento globale sarebbe 2088 volte più elevato
rispetto a 1 kg di CO2, per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato.
