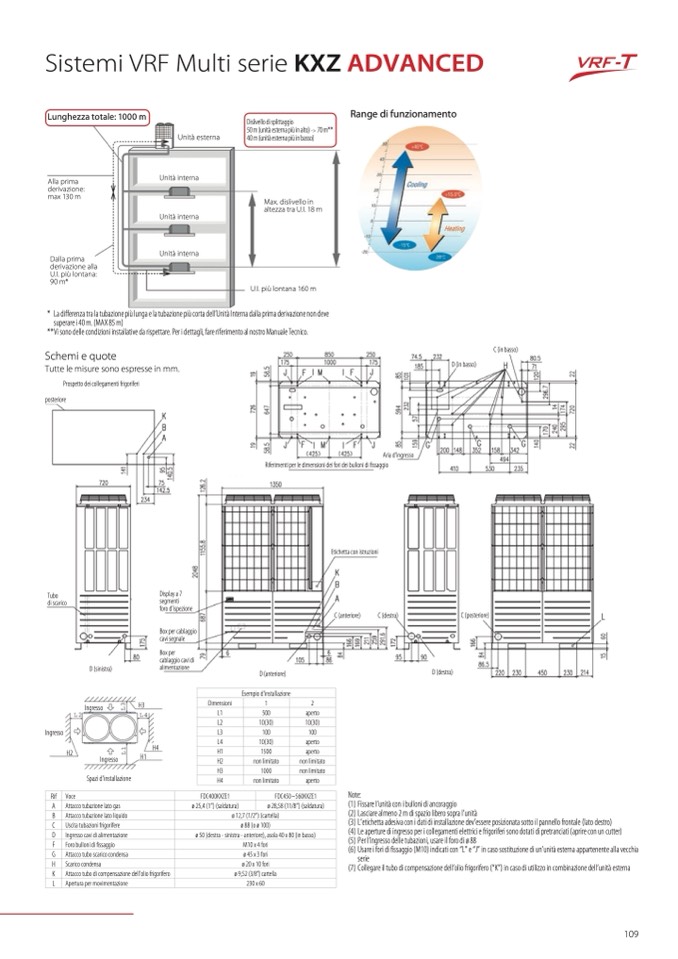

Sistemi VRF Multi serie KXZ ADVANCED
Lunghezza totale: 1000 m
Alla prima
derivazione:
max 130 m
Dalla prima
derivazione alla
U.I. più lontana:
90m*
Dislivello di splittaggio
50m(unitàesternapiùinalto)
–>
70m**
40 m (unità esterna più in basso)
Max. dislivello in
altezza tra U.I. 18 m
U.I. più lontana 160 m
Range di funzionamento
Unità esterna
Unità interna
Unità interna
Unità interna
* Ladifferenzatralatubazionepi
ùlungaelatubazionepiùcortadell’UnitàInternadallaprimaderivazionenondeve
superare i 40 m. (MAX 85 m)
**Vi sono delle condizioni installative da rispettare. Per i dettagli, fare riferimento al nostro Manuale Tecnico.
Schemi e quote
Tutte le misure sono espresse in mm.
C (in basso)
D (in basso)
Prospetto dei collegamenti frigoriferi
posteriore
Tubo
di scarico
Ingresso
Ingresso
H2
Display a 7
segmenti
foro d'ispezione
Box per cablaggio
cavi segnale
Box per
cablaggio cavi di
alimentazione
C (anteriore)
C (destra)
C (posteriore)
D (sinistra)
D (anteriore)
D (destra)
Aria d'ingresso
Riferimenti per le dimensioni dei fori dei bulloni di fissaggio
Etichetta con istruzioni
Esempio d'installazione
Dimensioni 1 2
L1 500 aperto
L2 10(30) 10(30)
L3 100 100
L4 10(30) aperto
H1 1500 aperto
H2 non limitato non limitato
H3 1000 non limitato
H4 non limitato aperto
Ingresso
Spazi d'installazione
H3
H4
H1
Note:
(1) Fissare l’unità con i bulloni di ancoraggio
(2) Lasciare almeno 2 m di spazio libero sopra l’unità
(3) L’etichetta adesiva con i dati di installazione dev’essere posizionata sotto il pannello frontale (lato destro)
(4) Le aperture di ingresso per i collegamenti elettrici e frigoriferi sono dotati di pretranciati (aprire con un cutter)
(5) Per l’ingresso delle tubazioni, usare il foro di ø 88
(6) Usare i fori di fissaggio (M10) indicati con “L” e “J” in caso sostituzione di un’unità esterna appartenente alla vecchia
serie
(7) Collegare il tubo di compensazione dell’olio frigorifero (“K”) in caso di utilizzo in combinazione dell’unità esterna
Rif
Voce
FDC400KXZE1
FDC450~560KXZE1
A
Attacco tubazione lato gas
ø 25,4 (1”) (saldatura)
ø 28,58 (11/8”) (saldatura)
B Attacco tubazione lato liquido ø 12,7 (1/2”) (cartella)
C Uscita tubazioni frigorifere
ø 88 (o ø 100)
D Ingresso cavi di alimentazione ø 50 (destra - sinistra - anteriore), asola 40 x 80 (in basso)
F Foro bulloni di fissaggio
M10 x 4 fori
G Attacco tubo scarico condensa
ø 45 x 3 fori
H Scarico condensa
ø 20 x 10 fori
K Attacco tubo di compensazione dell'olio frigorifero ø 9,52 (3/8”) cartella
L Apertura per movimentazione
230 x 60
