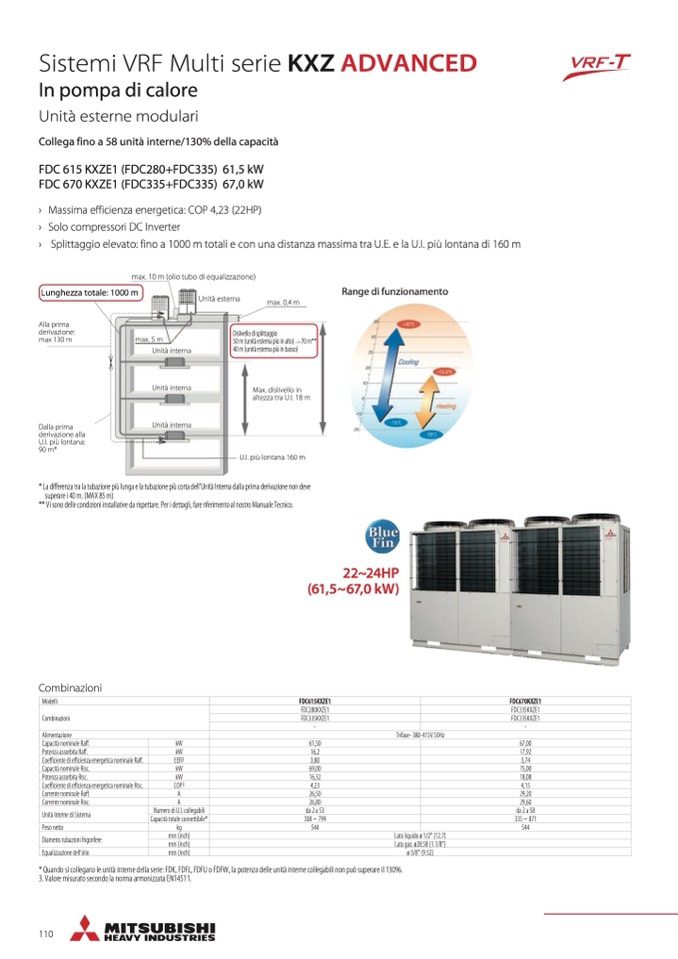

Sistemi VRF Multi serie KXZ ADVANCED

In pompa di calore

Unità esterne modulari

Collega fino a 58 unità interne/130% della capacità

FDC 615 KXZE1 (FDC280+FDC335) 61,5 kW

FDC 670 KXZE1 (FDC335+FDC335) 67,0 kW

›

›

›

Massima efficienza energetica: COP 4,23 (22HP)

Solo compressori DC Inverter

Splittaggio elevato: fino a 1000 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m

max. 10 m (olio tubo di equalizzazione)

Lunghezza totale: 1000 m

Unità esterna

Range di funzionamento

max. 0,4 m

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

max. 5 m

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

–>

70 m**

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

U.I. più lontana 160 m

* La differenza tra la tubazione più lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non deve

superare i 40 m. (MAX 85 m)

** Vi sono delle condizioni installative da rispettare. Per i dettagli, fare riferimento al nostro Manuale Tecnico.

Combinazioni

22~24HP

(61,5~67,0 kW)

Modelli FDC615KXZE1 FDC670KXZE1

Combinazioni

FDC280KXZE1 FDC335KXZE1

FDC335KXZE1 FDC335KXZE1

- -

Alimentazione Trifase- 380-415V 50Hz

Capacità nominale Raff.

kW 61,50 67,00

Potenza assorbita Raff.

kW 16,2 17,92

Coefficiente di efficienza energetica nominale Raff.

EER3 3,80 3,74

Capacità nominale Risc.

kW 69,00 75,00

Potenza assorbita Risc. kW 16,32 18,08

Coefficiente di efficienza energetica nominale Risc.

COP3 4,23 4,15

Corrente nominale Raff.

A 26,50 29,20

Corrente nominale Risc.

A 26,80 29,60

Unità Interne di Sistema

Numero di U.I. collegabili da 2 a 53 da 2 a 58

Capacità totale connettibile* 308 ~ 799 335 ~ 871

Peso netto

kg 544 544

Diametro tubazioni frigorifere

mm (inch) Lato liquido ø 1/2” (12.7)

mm (inch)

Lato gas: ø28.58 (1.1/8”)

Equalizzazione dell’olio mm (inch) ø 3/8” (9.52)

* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%.

3. Valore misurato secondo la norma armonizzata EN14511.
