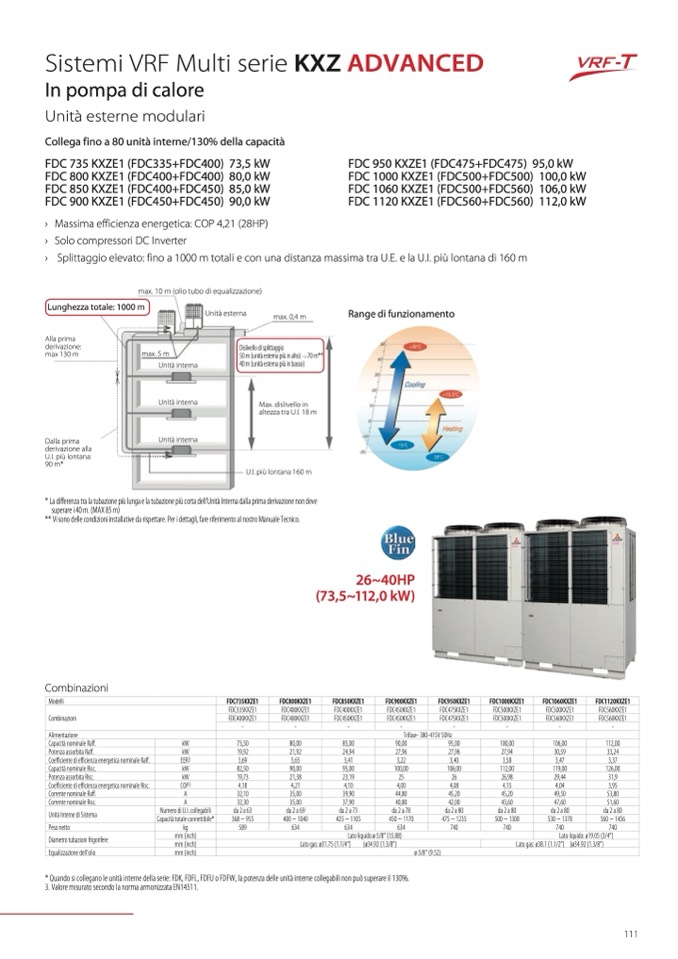

Sistemi VRF Multi serie KXZ ADVANCED

In pompa di calore

Unità esterne modulari

Collega fino a 80 unità interne/130% della capacità

FDC 735 KXZE1 (FDC335+FDC400) 73,5 kW

FDC 800 KXZE1 (FDC400+FDC400) 80,0 kW

FDC 850 KXZE1 (FDC400+FDC450) 85,0 kW

FDC 900 KXZE1 (FDC450+FDC450) 90,0 kW

FDC 950 KXZE1 (FDC475+FDC475) 95,0 kW

FDC 1000 KXZE1 (FDC500+FDC500) 100,0 kW

FDC 1060 KXZE1 (FDC500+FDC560) 106,0 kW

FDC 1120 KXZE1 (FDC560+FDC560) 112,0 kW

›

›

›

Massima efficienza energetica: COP 4,21 (28HP)

Solo compressori DC Inverter

Splittaggio elevato: fino a 1000 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m

max. 10 m (olio tubo di equalizzazione)

Lunghezza totale: 1000 m

Unità esterna

max. 0,4 m

Range di funzionamento

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

max. 5 m

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

–>

70 m**

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

U.I. più lontana 160 m

* La differenza tra la tubazione più lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non deve

superare i 40 m. (MAX 85 m)

** Vi sono delle condizioni installative da rispettare. Per i dettagli, fare riferimento al nostro Manuale Tecnico.

Combinazioni

* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%.

3. Valore misurato secondo la norma armonizzata EN14511.

26~40HP

(73,5~112,0 kW)

Modelli

FDC735KXZE1 FDC800KXZE1 FDC850KXZE1 FDC900KXZE1 FDC950KXZE1 FDC1000KXZE1 FDC1060KXZE1 FDC1120KXZE1

Combinazioni

FDC335KXZE1 FDC400KXZE1 FDC400KXZE1 FDC450KXZE1 FDC475KXZE1 FDC500KXZE1 FDC500KXZE1 FDC560KXZE1

FDC400KXZE1 FDC400KXZE1 FDC450KXZE1 FDC450KXZE1 FDC475KXZE1 FDC500KXZE1 FDC560KXZE1 FDC560KXZE1

- - - - - - - -

Alimentazione Trifase- 380-415V 50Hz

Capacità nominale Raff.

kW

73,50 80,00 85,00 90,00 95,00 100,00 106,00 112,00

Potenza assorbita Raff.

kW

19,92 21,92 24,94 27,96 27,96 27,94 30,59 33,24

Coefficiente di efficienza energetica nominale Raff.

EER3

3,69 3,65 3,41 3,22 3,40 3,58 3,47 3,37

Capacità nominale Risc.

kW

82,50 90,00 95,00 100,00 106,00 112,00 119,00 126,00

Potenza assorbita Risc.

kW 19,73 21,38 23,19 25 26 26,98 29,44 31,9

Coefficiente di efficienza energetica nominale Risc.

COP3

4,18 4,21 4,10 4,00 4,08 4,15 4,04 3,95

Corrente nominale Raff.

A

32,10 35,00 39,90 44,80 45,20 45,20 49,50 53,80

Corrente nominale Risc.

A

32,30 35,00 37,90 40,80 42,00 43,60 47,60 51,60

Unità Interne di Sistema

Numero di U.I. collegabili

da 2 a 63 da 2 a 69 da 2 a 73 da 2 a 78 da 2 a 80 da 2 a 80 da 2 a 80 da 2 a 80

Capacità totale connettibile* 368 ~ 955 400 ~ 1040 425 ~ 1105 450 ~ 1170 475 ~ 1235 500 ~ 1300 530 ~ 1378 560 ~ 1456

Peso netto

kg

589 634 634 634 740 740 740 740

Diametro tubazioni frigorifere

mm (inch)

Lato liquido ø 5/8” (15.88) Lato liquido: ø19.05 (3/4”)

mm (inch)

Lato gas: ø31.75 (1.1/4”)

(ø34.92 (1.3/8”) Lato gas: ø38.1 (1.1/2”) (ø34.92 (1.3/8”)

Equalizzazione dell’olio mm (inch) ø 3/8” (9.52)
