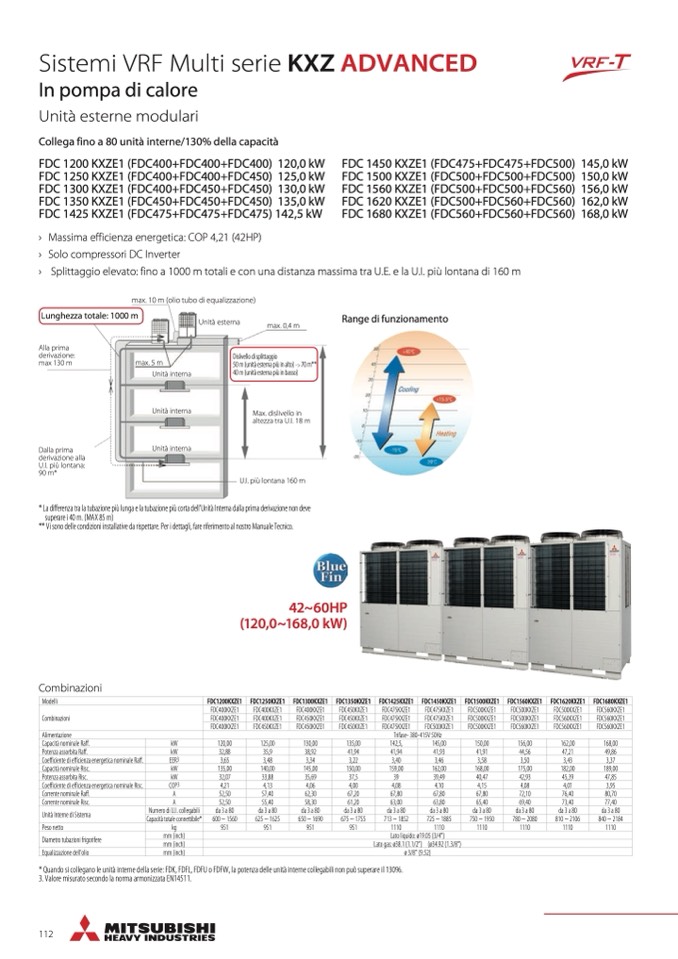

Sistemi VRF Multi serie KXZ ADVANCED

In pompa di calore

Unità esterne modulari

Collega fino a 80 unità interne/130% della capacità

FDC 1200 KXZE1 (FDC400+FDC400+FDC400) 120,0 kW

FDC 1250 KXZE1 (FDC400+FDC400+FDC450) 125,0 kW

FDC 1300 KXZE1 (FDC400+FDC450+FDC450) 130,0 kW

FDC 1350 KXZE1 (FDC450+FDC450+FDC450) 135,0 kW

FDC 1425 KXZE1 (FDC475+FDC475+FDC475) 142,5 kW

FDC 1450 KXZE1 (FDC475+FDC475+FDC500) 145,0 kW

FDC 1500 KXZE1 (FDC500+FDC500+FDC500) 150,0 kW

FDC 1560 KXZE1 (FDC500+FDC500+FDC560) 156,0 kW

FDC 1620 KXZE1 (FDC500+FDC560+FDC560) 162,0 kW

FDC 1680 KXZE1 (FDC560+FDC560+FDC560) 168,0 kW

›

›

›

Massima efficienza energetica: COP 4,21 (42HP)

Solo compressori DC Inverter

Splittaggio elevato: fino a 1000 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m

max. 10 m (olio tubo di equalizzazione)

Lunghezza totale: 1000 m

Unità esterna

max. 0,4 m

Range di funzionamento

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

max. 5 m

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

–>

70 m**

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

U.I. più lontana 160 m

* La differenza tra la tubazione più lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non deve

superare i 40 m. (MAX 85 m)

** Vi sono delle condizioni installative da rispettare. Per i dettagli, fare riferimento al nostro Manuale Tecnico.

Combinazioni

* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%.

3. Valore misurato secondo la norma armonizzata EN14511.

42~60HP

(120,0~168,0 kW)

Modelli

FDC1200KXZE1 FDC1250KXZE1 FDC1300KXZE1 FDC1350KXZE1 FDC1425KXZE1 FDC1450KXZE1

FDC1500KXZE1

FDC1560KXZE1 FDC1620KXZE1 FDC1680KXZE1

Combinazioni

FDC400KXZE1 FDC400KXZE1 FDC400KXZE1 FDC450KXZE1 FDC475KXZE1 FDC475KXZE1

FDC500KXZE1

FDC500KXZE1 FDC500KXZE1 FDC560KXZE1

FDC400KXZE1 FDC400KXZE1 FDC450KXZE1 FDC450KXZE1 FDC475KXZE1 FDC475KXZE1

FDC500KXZE1

FDC500KXZE1 FDC560KXZE1 FDC560KXZE1

FDC400KXZE1 FDC450KXZE1 FDC450KXZE1 FDC450KXZE1 FDC475KXZE1 FDC500KXZE1

FDC500KXZE1

FDC560KXZE1 FDC560KXZE1 FDC560KXZE1

Alimentazione Trifase- 380-415V 50Hz

Capacità nominale Raff.

kW

120,00 125,00 130,00 135,00 142,5, 145,00

150,00

156,00 162,00 168,00

Potenza assorbita Raff.

kW

32,88 35,9 38,92 41,94 41,94 41,93

41,91

44,56 47,21 49,86

Coefficiente di efficienza energetica nominale Raff.

EER3

3,65 3,48 3,34 3,22 3,40 3,46

3,58

3,50 3,43 3,37

Capacità nominale Risc.

kW

135,00 140,00 145,00 150,00 159,00 162,00

168,00

175,00 182,00 189,00

Potenza assorbita Risc.

kW 32,07 33,88 35,69 37,5 39 39,49

40,47 42,93 45,39 47,85

Coefficiente di efficienza energetica nominale Risc.

COP3

4,21 4,13 4,06 4,00 4,08 4,10

4,15

4,08 4,01 3,95

Corrente nominale Raff.

A

52,50 57,40 62,30 67,20 67,80 67,80

67,80

72,10 76,40 80,70

Corrente nominale Risc.

A

52,50 55,40 58,30 61,20 63,00 63,80

65,40

69,40 73,40 77,40

Unità Interne di Sistema

Numero di U.I. collegabili

da 3 a 80 da 3 a 80 da 3 a 80 da 3 a 80 da 3 a 80 da 3 a 80

da 3 a 80

da 3 a 80 da 3 a 80 da 3 a 80

Capacità totale connettibile* 600 ~ 1560 625 ~ 1625 650 ~ 1690 675 ~ 1755 713 ~ 1852 725 ~ 1885

750 ~ 1950 780 ~ 2080 810 ~ 2106 840 ~ 2184

Peso netto

kg

951 951 951 951 1110 1110

1110

1110 1110 1110

Diametro tubazioni frigorifere

mm (inch) Lato liquido: ø19.05 (3/4”)

mm (inch)

Lato gas: ø38.1 (1.1/2”) (ø34.92 (1.3/8”)

Equalizzazione dell’olio mm (inch) ø 3/8” (9.52)
