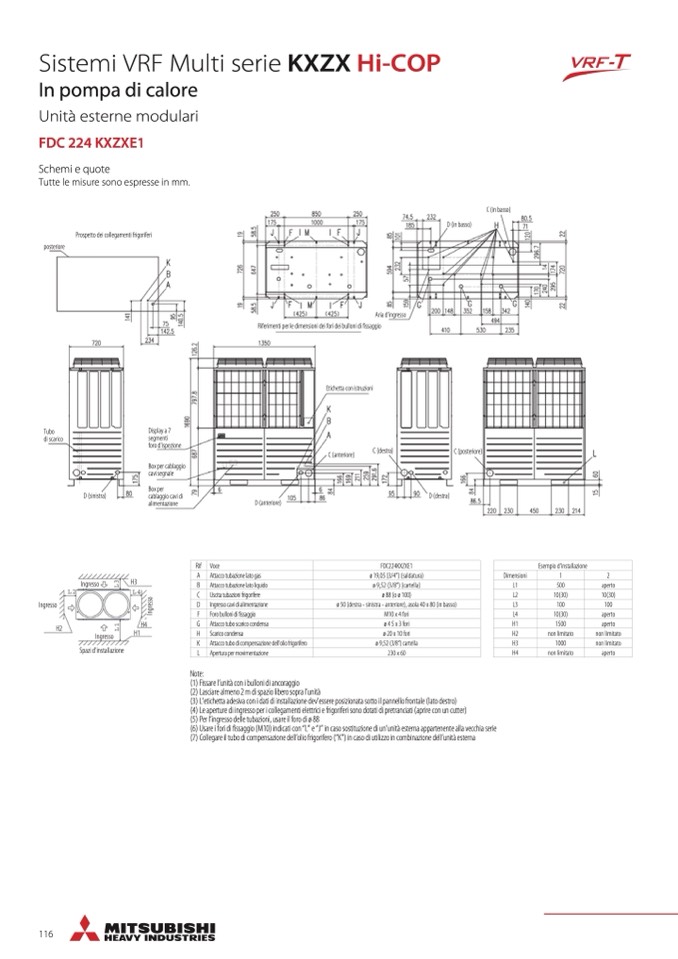

Sistemi VRF Multi serie KXZX Hi-COP
In pompa di calore
Unità esterne modulari
FDC 224 KXZXE1
Schemi e quote
Tutte le misure sono espresse in mm.
Prospetto dei collegamenti frigoriferi
posteriore
C (in basso)
D (in basso)
Tubo
di scarico
Display a 7
segmenti
foro d'ispezione
Box per cablaggio
cavi segnale
Box per
cablaggio cavi di
alimentazione
D (sinistra)
D (anteriore)
D (destra)
Aria d'ingresso
Riferimenti per le dimensioni dei fori dei bulloni di fissaggio
Etichetta con istruzioni
C (anteriore)
C (destra)
C (posteriore)
Rif Voce FDC224KXZXE1
A Attacco tubazione lato gas ø 19,05 (3/4”) (saldatura)
B Attacco tubazione lato liquido ø 9,52 (3/8”) (cartella)
C Uscita tubazioni frigorifere ø 88 (o ø 100)
D Ingresso cavi di alimentazione ø 50 (destra - sinistra - anteriore), asola 40 x 80 (in basso)
F Foro bulloni di fissaggio M10 x 4 fori
G Attacco tubo scarico condensa ø 4 5 x 3 fori
H Scarico condensa ø 20 x 10 fori
K Attacco tubo di compensazione dell'olio frigorifero ø 9,52 (3/8”) cartella
L Apertura per movimentazione 230 x 60
Esempio d'installazione
Dimensioni
1
2
L1
500
aperto
L2
10(30)
10(30)
L3
100 100
L4
10(30)
aperto
H1
1500
aperto
H2
non limitato non limitato
H3
1000
non limitato
H4
non limitato aperto
Ingresso
Ingresso
H3
H4
H1
H2
Ingresso
Spazi d'installazione
Note:
(1) Fissare l’unità con i bulloni di ancoraggio
(2) Lasciare almeno 2 m di spazio libero sopra l’unità
(3) L’etichetta adesiva con i dati di installazione dev’essere posizionata sotto il pannello frontale (lato destro)
(4) Le aperture di ingresso per i collegamenti elettrici e frigoriferi sono dotati di pretranciati (aprire con un cutter)
(5) Per l’ingresso delle tubazioni, usare il foro di ø 88
(6) Usare i fori di fissaggio (M10) indicati con “L” e “J” in caso sostituzione di un’unità esterna appartenente alla vecchia serie
(7) Collegare il tubo di compensazione dell’olio frigorifero (“K”) in caso di utilizzo in combinazione dell’unità esterna
