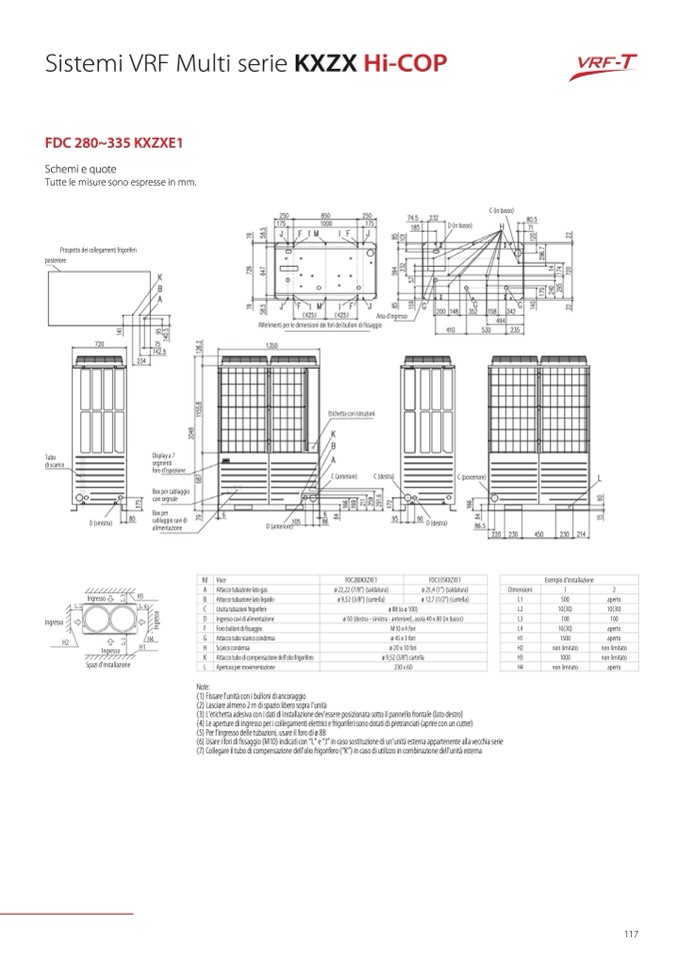

Sistemi VRF Multi serie KXZX Hi-COP
FDC 280~335 KXZXE1
Schemi e quote
Tutte le misure sono espresse in mm.
Prospetto dei collegamenti frigoriferi
posteriore
Tubo
di scarico
Display a 7
segmenti
foro d'ispezione
Box per cablaggio
cavi segnale
Box per
cablaggio cavi di
alimentazione
H4
H1
D (sinistra)
D (anteriore)
D (destra)
Aria d'ingresso
Riferimenti per le dimensioni dei fori dei bulloni di fissaggio
Etichetta con istruzioni
C (anteriore)
C (destra)
C (posteriore)
C (in basso)
D (in basso)
Rif
Voce
FDC280KXZXE1 FDC335KXZXE1
A
Attacco tubazione lato gas ø 22,22 (7/8”) (saldatura) ø 25,4 (1”) (saldatura)
B
Attacco tubazione lato liquido
ø 9,52 (3/8”) (cartella) ø 12,7 (1/2”) (cartella)
C Uscita tubazioni frigorifere ø 88 (o ø 100)
D Ingresso cavi di alimentazione ø 50 (destra - sinistra - anteriore), asola 40 x 80 (in basso)
F Foro bulloni di fissaggio
M10 x 4 fori
G Attacco tubo scarico condensa
ø 45 x 3 fori
H Scarico condensa ø 20 x 10 fori
K Attacco tubo di compensazione dell'olio frigorifero
ø 9,52 (3/8”) cartella
L Apertura per movimentazione 230 x 60
Esempio d'installazione
Dimensioni
1
2
L1
500
aperto
L2
10(30)
10(30)
L3
100 100
L4
10(30)
aperto
H1
1500
aperto
H2
non limitato non limitato
H3
1000
non limitato
H4
non limitato aperto
Ingresso
Ingresso
H3
H2
Ingresso
Spazi d'installazione
Note:
(1) Fissare l’unità con i bulloni di ancoraggio
(2) Lasciare almeno 2 m di spazio libero sopra l’unità
(3) L’etichetta adesiva con i dati di installazione dev’essere posizionata sotto il pannello frontale (lato destro)
(4) Le aperture di ingresso per i collegamenti elettrici e frigoriferi sono dotati di pretranciati (aprire con un cutter)
(5) Per l’ingresso delle tubazioni, usare il foro di ø 88
(6) Usare i fori di fissaggio (M10) indicati con “L” e “J” in caso sostituzione di un’unità esterna appartenente alla vecchia serie
(7) Collegare il tubo di compensazione dell’olio frigorifero (“K”) in caso di utilizzo in combinazione dell’unità esterna
117
