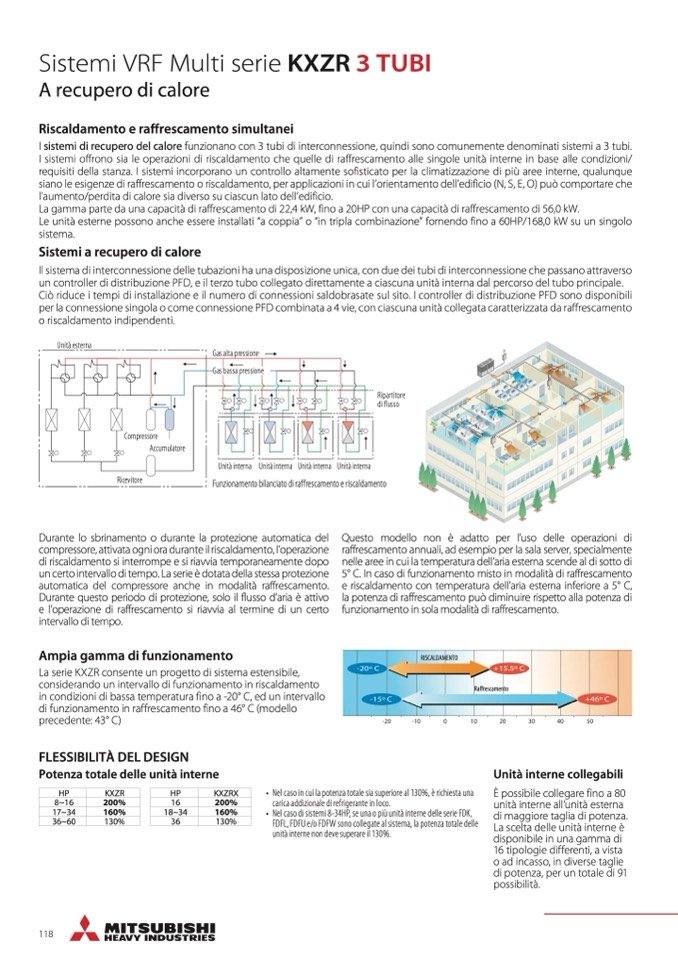

Sistemi VRF Multi serie KXZR 3 TUBI
A recupero di calore
Riscaldamento e raffrescamento simultanei
I sistemi di recupero del calore funzionano con 3 tubi di interconnessione, quindi sono comunemente denominati sistemi a 3 tubi.
I sistemi offrono sia le operazioni di riscaldamento che quelle di raffrescamento alle singole unità interne in base alle condizioni/
requisiti della stanza. I sistemi incorporano un controllo altamente sofisticato per la climatizzazione di più aree interne, qualunque
siano le esigenze di raffrescamento o riscaldamento, per applicazioni in cui l’orientamento dell’edificio (N, S, E, O) può comportare che
l’aumento/perdita di calore sia diverso su ciascun lato dell’edificio.
La gamma parte da una capacità di raffrescamento di 22,4 kW, fino a 20HP con una capacità di raffrescamento di 56,0 kW.
Le unità esterne possono anche essere installati “a coppia” o “in tripla combinazione” fornendo fino a 60HP/168,0 kW su un singolo
sistema.
Sistemi a recupero di calore
Il sistema di interconnessione delle tubazioni ha una disposizione unica, con due dei tubi di interconnessione che passano attraverso
un controller di distribuzione PFD, e il terzo tubo collegato direttamente a ciascuna unità interna dal percorso del tubo principale.
Ciò riduce i tempi di installazione e il numero di connessioni saldobrasate sul sito. I controller di distribuzione PFD sono disponibili
per la connessione singola o come connessione PFD combinata a 4 vie, con ciascuna unità collegata caratterizzata da raffrescamento
o riscaldamento indipendenti.
Unità esterna
Gas alta pressione
Gas bassa pressione
Unità interna
Funzionamento bilanciato di raffrescamento e riscaldamento
Compressore
Accumulatore
Ricevitore
Unità interna Unità interna Unità interna
Durante lo sbrinamento o durante la protezione automatica del
compressore, attivata ogni ora durante il riscaldamento, l’operazione
di riscaldamento si interrompe e si riavvia temporaneamente dopo
un certo intervallo di tempo. La serie
è dotata della stessa protezione
automatica del compressore anche in modalità raffrescamento.
Durante questo periodo di protezione, solo il flusso d’aria è attivo
e l’operazione di raffrescamento si riavvia al termine di un certo
intervallo di tempo.
Ampia gamma di funzionamento
La serie KXZR consente un progetto di sistema estensibile,
considerando un intervallo di funzionamento in riscaldamento
in condizioni di bassa temperatura fino a -20° C, ed un intervallo
di funzionamento in raffrescamento fino a 46° C (modello
precedente: 43° C)
FLESSIBILITÀ DEL DESIGN
Potenza totale delle unità interne
Questo modello non è adatto per l’uso delle operazioni di
raffrescamento annuali, ad esempio per la sala server, specialmente
nelle aree in cui la temperatura dell’aria esterna scende al di sotto di
5° C. In caso di funzionamento misto in modalità di raffrescamento
e riscaldamento con temperatura dell’aria esterna inferiore a 5° C,
la potenza di raffrescamento può diminuire rispetto alla potenza di
funzionamento in sola modalità di raffrescamento.
118
HP
KXZR
8~16
200%
17~34
160%
36~60
130%
HP
KXZRX
16
200%
18~34
160%
36
130%
Nel caso in cui la potenza totale sia superiore al 130%, è richiesta una
carica addizionale di refrigerante in loco.
Nel caso di sistemi 8-34HP, se una o più unità interne delle serie FDK,
FDFL, FDFU e/o FDFW sono collegate al sistema, la potenza totale delle
unità interne non deve superare il 130%.
•
•
Raffrescamento
Unità interne collegabili
È possibile collegare fino a 80
unità interne all’unità esterna
di maggiore taglia di potenza.
La scelta delle unità interne è
disponibile in una gamma di
16 tipologie differenti, a vista
o ad incasso, in diverse taglie
di potenza, per un totale di 91
possibilità.
Ripartitore
di flusso
RISCALDAMENTO
