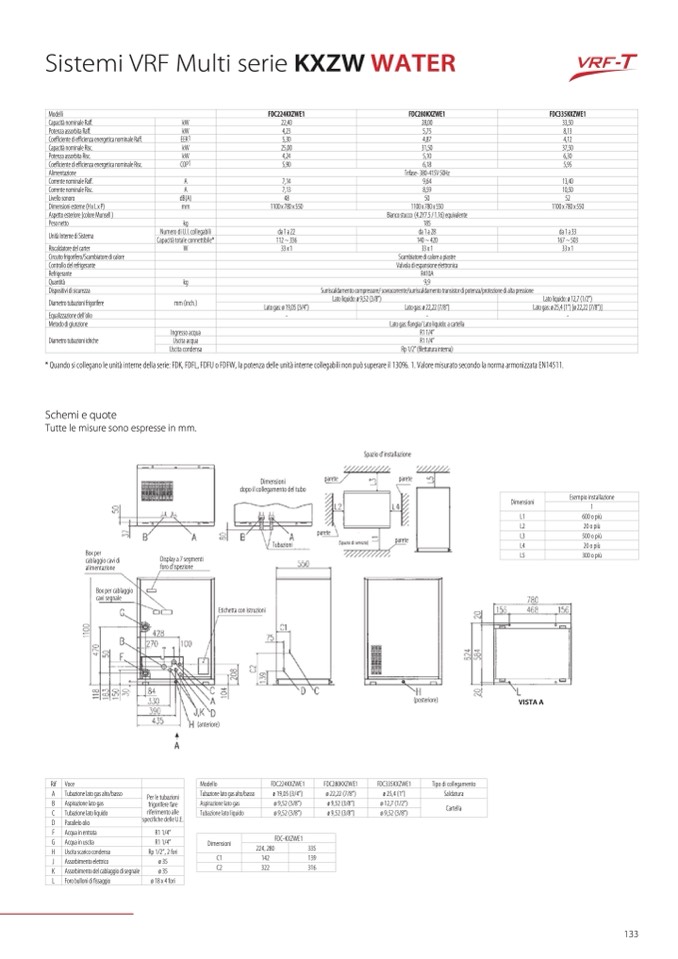

Sistemi VRF Multi serie KXZW WATER

Modelli

FDC224KXZWE1

FDC280KXZWE1

FDC335KXZWE1

Capacità nominale Raff.

kW 22,40

28,00

33,50

Potenza assorbita Raff.

kW 4,23

5,75

8,13

Coefficiente di efficienza energetica nominale Raff.

EER1 5,30

4,87 4,12

Capacità nominale Risc.

kW 25,00

31,50

37,50

Potenza assorbita Risc. kW 4,24

5,10 6,30

Coefficiente di efficienza energetica nominale Risc.

COP1 5,90

6,18

5,95

Alimentazione Trifase- 380-415V 50Hz

Corrente nominale Raff. A 7,14

9,64

13,40

Corrente nominale Risc.

A 7,13

8,59

10,50

Livello sonoro dB(A) 48

50 52

Dimensioni esterne (H x L x P)

mm 1100x780x550

1100x780x550

1100x780x550

Aspetto esteriore (colore Munsell ) Biancostucco (4.2Y7.5/1.16)equivalente

Peso netto kg 185

Unità Interne di Sistema

Numero di U.I. collegabili da1a22

da1a28

da1a33

Capacità totale connettibile* 112 ~ 336

140 ~ 420 167 ~ 503

Riscaldatore del carter

W 33x1

33x1

33x1

Circuito frigorifero/Scambiatore di calore Scambiatore di calore a piastre

Controllo del refrigerante Valvola di espansione elettronica

Refrigerante

R410A

Quantità

kg

9,9

Dispositivi di sicurezza

Surriscaldamento compressore/ sovracorrente/surriscaldamento transistor di potenza/protezione di alta pressione

Diametro tubazioni frigorifere mm (inch.)

Lato liquido: ø 9,52 (3/8”)

Lato liquido: ø 12,7 (1/2”)

Lato gas: ø 19,05 (3/4”)

Lato gas: ø 22,22 (7/8”)

Lato gas: ø 25,4 (1”) [ø 22,22 (7/8”)]

Equalizzazione dell’olio -

-

-

Metodo di giunzione Lato gas: flangia/ Lato liquido: a cartella

Diametro tubazioni idriche

Ingresso acqua

R1 1/4”

Uscita acqua

R1 1/4”

Uscita condensa Rp 1/2” (filettatura interna)

* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%. 1. Valore misurato secondo la norma armonizzata EN14511.

Schemi e quote

Tutte le misure sono espresse in mm.

Dimensioni

dopo il collegamento del tubo

Tubazioni

parete

Spazio d'installazione

parete

Dimensioni

Esempio installazione

1

L1

600 o più

L2 20 o più

L3

500 o più

L4 20 o più

L5

300 o più

Box per

cablaggio cavi di

alimentazione

Box per cablaggio

cavi segnale

Display a 7 segmenti

foro d'ispezione

(anteriore)

Etichetta con istruzioni

parete

(Spazio di servizio)

parete

(posteriore)

VISTA A

Rif

Voce

A Tubazione lato gas alto/basso

Per le tubazioni

frigorifere fare

riferimento alle

specifiche delle U.E.

B Aspirazione lato gas

C Tubazione lato liquido

D Parallelo olio

F

Acqua in entrata

R1 1/4”

G

Acqua in uscita

R1 1/4”

H

Uscita scarico condensa

Rp 1/2”, 2 fori

J

Assorbimento elettrico ø 35

K

Assorbimento del cablaggio di segnale

ø 35

L

Foro bulloni di fissaggio ø 18 x 4 fori

Modello

FDC224KXZWE1

FDC280KXZWE1

FDC335KXZWE1 Tipo di collegamento

Tubazione lato gas alto/basso

ø 19,05 (3/4”)

ø 22,22 (7/8”)

ø 25,4 (1”) Saldatura

Aspirazione lato gas ø 9,52 (3/8”)

ø 9,52 (3/8”) ø 12,7 (1/2”)

Cartella

Tubazione lato liquido

ø 9,52 (3/8”)

ø 9,52 (3/8”)

ø 9,52 (3/8”)

Dimensioni

FDC-KXZWE1

224, 280

335

C1

142

139

C2

322 316

133
