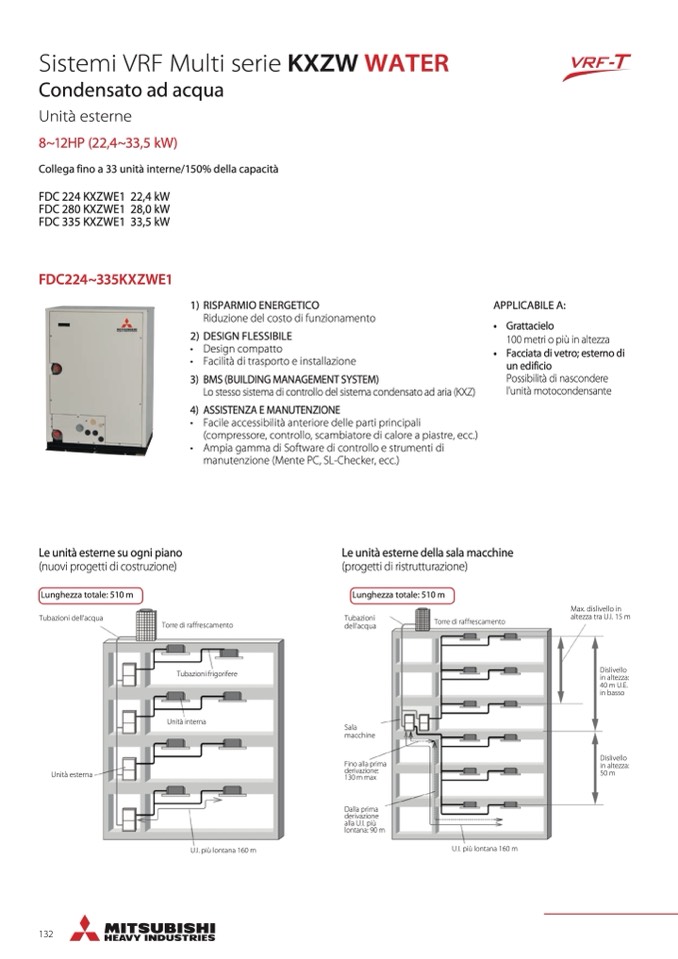

Sistemi VRF Multi serie KXZW WATER

Condensato ad acqua

Unità esterne

8~12HP (22,4~33,5 kW)

Collega fino a 33 unità interne/150% della capacità

FDC 224 KXZWE1 22,4 kW

FDC 280 KXZWE1 28,0 kW

FDC 335 KXZWE1 33,5 kW

FDC224~335KXZWE1

Le unità esterne su ogni piano

(nuovi progetti di costruzione)

Lunghezza totale: 510 m

Tubazioni dell’acqua

1) RISPARMIO ENERGETICO

Riduzione del costo di funzionamento

2) DESIGN FLESSIBILE

• Design compatto

• Facilità di trasporto e installazione

3) BMS (BUILDING MANAGEMENT SYSTEM)

Lo stesso sistema di controllo del sistema condensato ad aria (KXZ)

4) ASSISTENZAEMANUTENZIONE

• Facile accessibilità anteriore delle parti principali

(compressore, controllo, scambiatore di calore a piastre, ecc.)

• Ampia gamma di Software di controllo e strumenti di

manutenzione (Mente PC, SL-Checker, ecc.)

APPLICABILE A:

• Grattacielo

100 metri o più in altezza

• Facciata di vetro; esterno di

un edificio

Possibilità di nascondere

l'unità motocondensante

Le unità esterne della sala macchine

(progetti di ristrutturazione)

Lunghezza totale: 510 m

Unità esterna

Torre di raffrescamento

Tubazioni frigorifere

Unità interna

U.I. più lontana 160 m

Tubazioni

dell’acqua

Sala

macchine

Fino alla prima

derivazione:

130 m max

Dalla prima

derivazione

alla U.I. più

lontana: 90 m

Torre di raffrescamento

Max. dislivello in

altezza tra U.I. 15 m

Dislivello

in altezza:

40 m U.E.

in basso

Dislivello

in altezza:

50 m

U.I. più lontana 160 m

132
