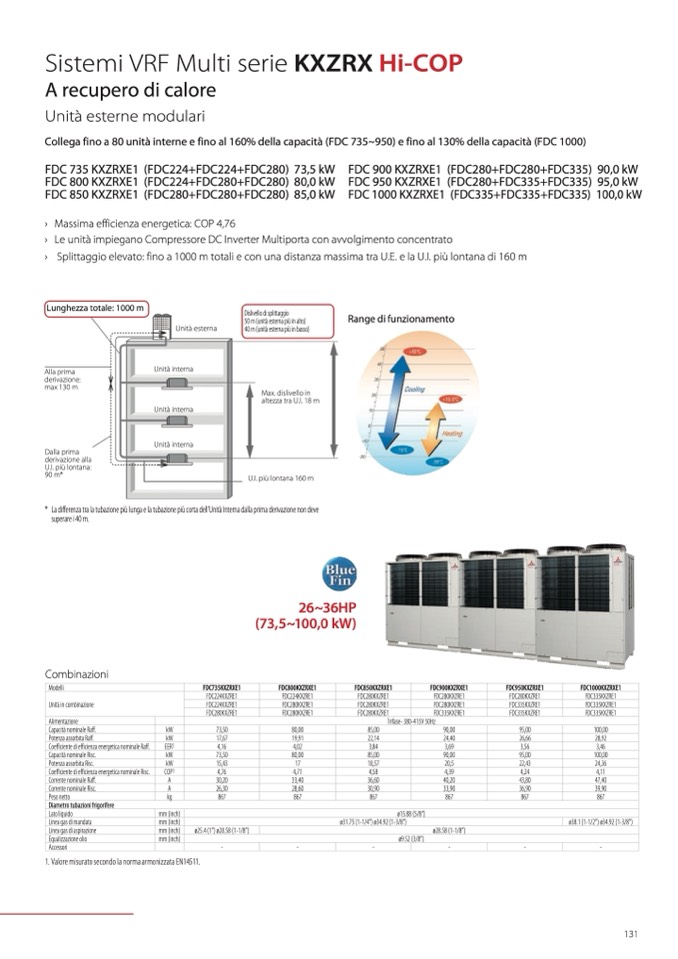

Sistemi VRF Multi serie KXZRX Hi-COP

A recupero di calore

Unità esterne modulari

Collega fino a 80 unità interne e fino al 160% della capacità (FDC 735~950) e fino al 130% della capacità (FDC 1000)

FDC 735 KXZRXE1 (FDC224+FDC224+FDC280) 73,5 kW

FDC 800 KXZRXE1 (FDC224+FDC280+FDC280) 80,0 kW

FDC 850 KXZRXE1 (FDC280+FDC280+FDC280) 85,0 kW

FDC 900 KXZRXE1 (FDC280+FDC280+FDC335) 90,0 kW

FDC 950 KXZRXE1 (FDC280+FDC335+FDC335) 95,0 kW

FDC 1000 KXZRXE1 (FDC335+FDC335+FDC335) 100,0 kW

›

›

›

Massima efficienza energetica: COP 4,76

Le unità impiegano Compressore DC Inverter Multiporta con avvolgimento concentrato

Splittaggio elevato: fino a 1000 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m

Lunghezza totale: 1000 m

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

Unità esterna

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

U.I. più lontana 160 m

Range di funzionamento

* Ladifferenzatralatubazionepiùlungaelatubazionepiùcortadell’UnitàInternadallaprimaderivazionenondeve

superare i 40 m.

Combinazioni

26~36HP

(73,5~100,0 kW)

Modelli

FDC735KXZRXE1

FDC800KXZRXE1

FDC850KXZRXE1 FDC900KXZRXE1 FDC950KXZRXE1 FDC1000KXZRXE1

Unità in combinazione

FDC224KXZRE1

FDC224KXZRE1 FDC280KXZRE1 FDC280KXZRE1 FDC280KXZRE1 FDC335KXZRE1

FDC224KXZRE1

FDC280KXZRE1

FDC280KXZRE1 FDC280KXZRE1 FDC335KXZRE1 FDC335KXZRE1

FDC280KXZRE1

FDC280KXZRE1

FDC280KXZRE1 FDC335KXZRE1 FDC335KXZRE1 FDC335KXZRE1

Alimentazione Trifase- 380-415V 50Hz

Capacità nominale Raff. kW 73,50

80,00

85,00 90,00 95,00 100,00

Potenza assorbita Raff.

kW 17,67

19,91

22,14 24,40 26,66 28,92

Coefficiente di efficienza energetica nominale Raff.

EER1 4,16

4,02

3,84 3,69 3,56 3,46

Capacità nominale Risc.

kW 73,50

80,00

85,00 90,00 95,00 100,00

Potenza assorbita Risc.

kW 15,43

17

18,57 20,5 22,43 24,36

Coefficiente di efficienza energetica nominale Risc. COP1 4,76

4,71 4,58 4,39 4,24 4,11

Corrente nominale Raff.

A 30,20

33,40

36,60 40,20 43,80 47,40

Corrente nominale Risc.

A 26,30

28,60

30,90 33,90 36,90 39,90

Peso netto

kg 867

867

867 867 867 867

Diametro tubazioni frigorifere

Lato liquido

mm (inch)

ø15.88 (5/8”)

Linea gas di mandata

mm (inch)

ø31.75 (1-1/4”) ø34.92 (1-3/8”)

ø38.1 (1-1/2”) ø34.92 (1-3/8”)

Linea gas di aspirazione

mm (inch) ø25.4 (1”) ø28.58 (1-1/8”) ø28.58 (1-1/8”)

Equalizzazione olio

mm (inch) ø9.52 (3/8”)

Accessori -

-

- - - -

1. Valore misurato secondo la norma armonizzata EN14511.

131
