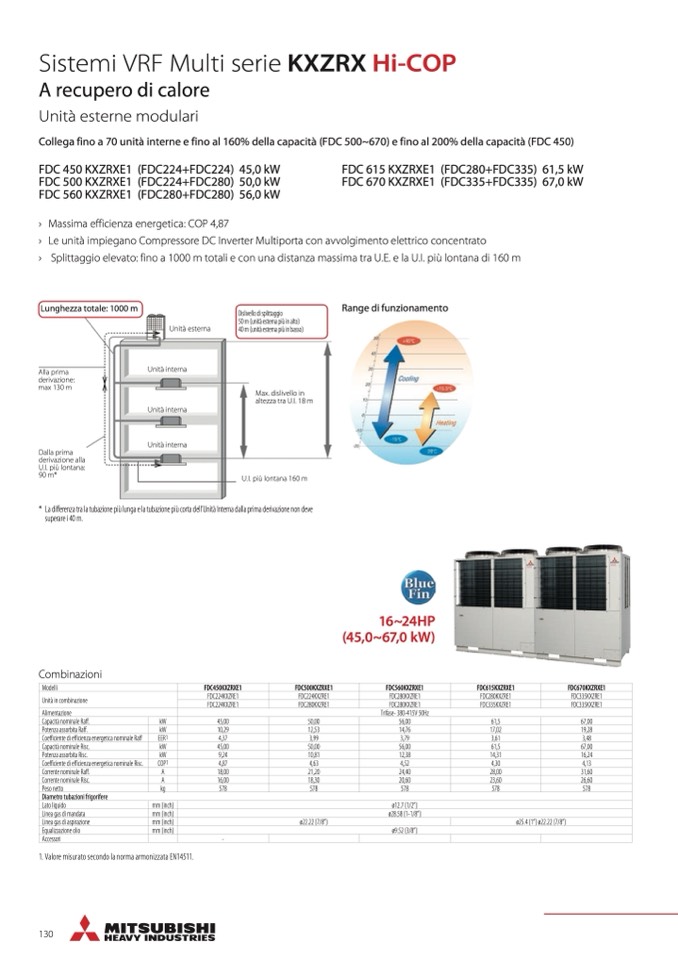

Sistemi VRF Multi serie KXZRX Hi-COP

A recupero di calore

Unità esterne modulari

Collega fino a 70 unità interne e fino al 160% della capacità (FDC 500~670) e fino al 200% della capacità (FDC 450)

FDC 450 KXZRXE1 (FDC224+FDC224) 45,0 kW

FDC 615 KXZRXE1 (FDC280+FDC335) 61,5 kW

FDC 500 KXZRXE1 (FDC224+FDC280) 50,0 kW

FDC 670 KXZRXE1 (FDC335+FDC335) 67,0 kW

FDC 560 KXZRXE1 (FDC280+FDC280) 56,0 kW

›

›

›

Massima efficienza energetica: COP 4,87

Le unità impiegano Compressore DC Inverter Multiporta con avvolgimento elettrico concentrato

Splittaggio elevato: fino a 1000 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m

Lunghezza totale: 1000 m

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

Dislivellodisplittaggio

50 m (unità esterna più in alto)

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

U.I. più lontana 160 m

Range di funzionamento

Unità esterna

Unità interna

Unità interna

Unità interna

* Ladifferenzatralatubazionepiùlungaelatubazionepiùcortadell’Unit

àInternadallaprimaderivazionenondeve

superare i 40 m.

Combinazioni

16~24HP

(45,0~67,0 kW)

Modelli

FDC450KXZRXE1 FDC500KXZRXE1 FDC560KXZRXE1 FDC615KXZRXE1 FDC670KXZRXE1

Unità in combinazione

FDC224KXZRE1 FDC224KXZRE1 FDC280KXZRE1 FDC280KXZRE1 FDC335KXZRE1

FDC224KXZRE1 FDC280KXZRE1 FDC280KXZRE1 FDC335KXZRE1 FDC335KXZRE1

Alimentazione Trifase- 380-415V 50Hz

Capacità nominale Raff.

kW 45,00 50,00 56,00 61,5 67,00

Potenza assorbita Raff. kW 10,29 12,53 14,76 17,02 19,28

Coefficiente di efficienza energetica nominale Raff

EER1 4,37 3,99 3,79 3,61 3,48

Capacità nominale Risc.

kW 45,00 50,00 56,00 61,5 67,00

Potenza assorbita Risc.

kW 9,24 10,81 12,38 14,31 16,24

Coefficiente di efficienza energetica nominale Risc. COP1 4,87 4,63 4,52 4,30 4,13

Corrente nominale Raff.

A 18,00 21,20 24,40 28,00 31,60

Corrente nominale Risc.

A 16,00 18,30 20,60 23,60 26,60

Peso netto

kg 578 578 578 578 578

Diametro tubazioni frigorifere

Lato liquido

mm (inch)

ø12.7 (1/2”)

Linea gas di mandata

mm (inch)

ø28.58 (1-1/8”)

Linea gas di aspirazione

mm (inch)

ø22.22 (7/8”)

ø25.4 (1”) ø22.22 (7/8”)

Equalizzazione olio

mm (inch) ø9.52 (3/8”)

Accessori -

1. Valore misurato secondo la norma armonizzata EN14511.

130
