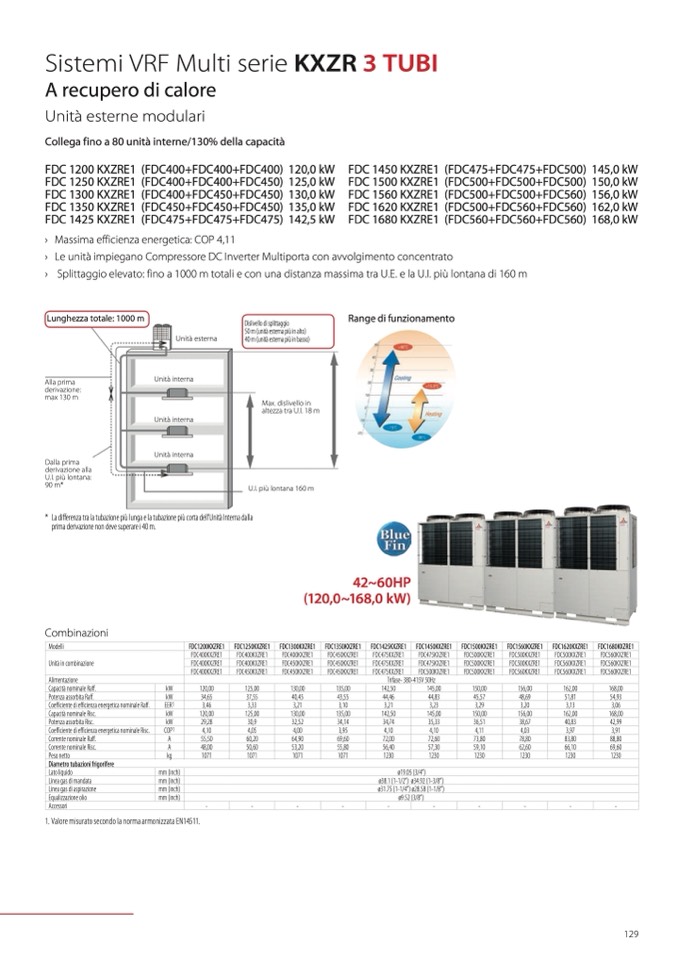

Sistemi VRF Multi serie KXZR 3 TUBI
A recupero di calore
Unità esterne modulari
Collega fino a 80 unità interne/130% della capacità
FDC 1200 KXZRE1 (FDC400+FDC400+FDC400) 120,0 kW
FDC 1250 KXZRE1 (FDC400+FDC400+FDC450) 125,0 kW
FDC 1300 KXZRE1 (FDC400+FDC450+FDC450) 130,0 kW
FDC 1350 KXZRE1 (FDC450+FDC450+FDC450) 135,0 kW
FDC 1425 KXZRE1 (FDC475+FDC475+FDC475) 142,5 kW
FDC 1450 KXZRE1 (FDC475+FDC475+FDC500) 145,0 kW
FDC 1500 KXZRE1 (FDC500+FDC500+FDC500) 150,0 kW
FDC 1560 KXZRE1 (FDC500+FDC500+FDC560) 156,0 kW
FDC 1620 KXZRE1 (FDC500+FDC560+FDC560) 162,0 kW
FDC 1680 KXZRE1 (FDC560+FDC560+FDC560) 168,0 kW
›
›
›
Massima efficienza energetica: COP 4,11
Le unità impiegano Compressore DC Inverter Multiporta con avvolgimento concentrato
Splittaggio elevato: fino a 1000 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m
Lunghezza totale: 1000 m
Alla prima
derivazione:
max 130 m
Dalla prima
derivazione alla
U.I. più lontana:
90 m*
Dislivellodisplittaggio
50 m (unità esterna più in alto)
40 m (unità esterna più in basso)
Max. dislivello in
altezza tra U.I. 18 m
U.I. più lontana 160 m
Range di funzionamento
Unità esterna
Unità interna
Unità interna
Unità interna
* Ladifferenzatralatubazionepiùlungaelatubazionepiùcortadell’UnitàInternadalla
prima derivazione non deve superare i 40 m.
Combinazioni
42~60HP
(120,0~168,0 kW)
Modelli
FDC1200KXZRE1 FDC1250KXZRE1 FDC1300KXZRE1 FDC1350KXZRE1 FDC1425KXZRE1 FDC1450KXZRE1 FDC1500KXZRE1 FDC1560KXZRE1
FDC1620KXZRE1
FDC1680KXZRE1
Unità in combinazione
FDC400KXZRE1 FDC400KXZRE1 FDC400KXZRE1 FDC450KXZRE1 FDC475KXZRE1 FDC475KXZRE1 FDC500KXZRE1 FDC500KXZRE1
FDC500KXZRE1
FDC560KXZRE1
FDC400KXZRE1 FDC400KXZRE1 FDC450KXZRE1 FDC450KXZRE1 FDC475KXZRE1 FDC475KXZRE1 FDC500KXZRE1 FDC500KXZRE1
FDC560KXZRE1 FDC560KXZRE1
FDC400KXZRE1 FDC450KXZRE1 FDC450KXZRE1 FDC450KXZRE1 FDC475KXZRE1 FDC500KXZRE1 FDC500KXZRE1 FDC560KXZRE1
FDC560KXZRE1
FDC560KXZRE1
Alimentazione Trifase- 380-415V 50Hz
Capacità nominale Raff.
kW 120,00 125,00 130,00 135,00 142,50 145,00 150,00 156,00
162,00
168,00
Potenza assorbita Raff. kW 34,65 37,55 40,45 43,55 44,46 44,83 45,57 48,69
51,81 54,93
Coefficiente di efficienza energetica nominale Raff.
EER1 3,46 3,33 3,21 3,10 3,21 3,23 3,29 3,20
3,13
3,06
Capacità nominale Risc.
kW 120,00 125,00 130,00 135,00 142,50 145,00 150,00 156,00
162,00
168,00
Potenza assorbita Risc.
kW 29,28 30,9 32,52 34,14 34,74 35,33 36,51 38,67
40,83
42,99
Coefficiente di efficienza energetica nominale Risc. COP1 4,10 4,05 4,00 3,95 4,10 4,10 4,11 4,03
3,97 3,91
Corrente nominale Raff.
A 55,50 60,20 64,90 69,60 72,00 72,60 73,80 78,80
83,80
88,80
Corrente nominale Risc.
A 48,00 50,60 53,20 55,80 56,40 57,30 59,10 62,60
66,10
69,60
Peso netto
kg 1071 1071 1071 1071 1230 1230 1230 1230
1230
1230
Diametro tubazioni frigorifere
Lato liquido
mm (inch)
ø19.05 (3/4”)
Linea gas di mandata mm (inch) ø38.1 (1-1/2”) ø34.92 (1-3/8”)
Linea gas di aspirazione
mm (inch)
ø31.75 (1-1/4”) ø28.58 (1-1/8”)
Equalizzazione olio
mm (inch)
ø9.52 (3/8”)
Accessori
- - - - - - - -
-
-
1. Valore misurato secondo la norma armonizzata EN14511.
