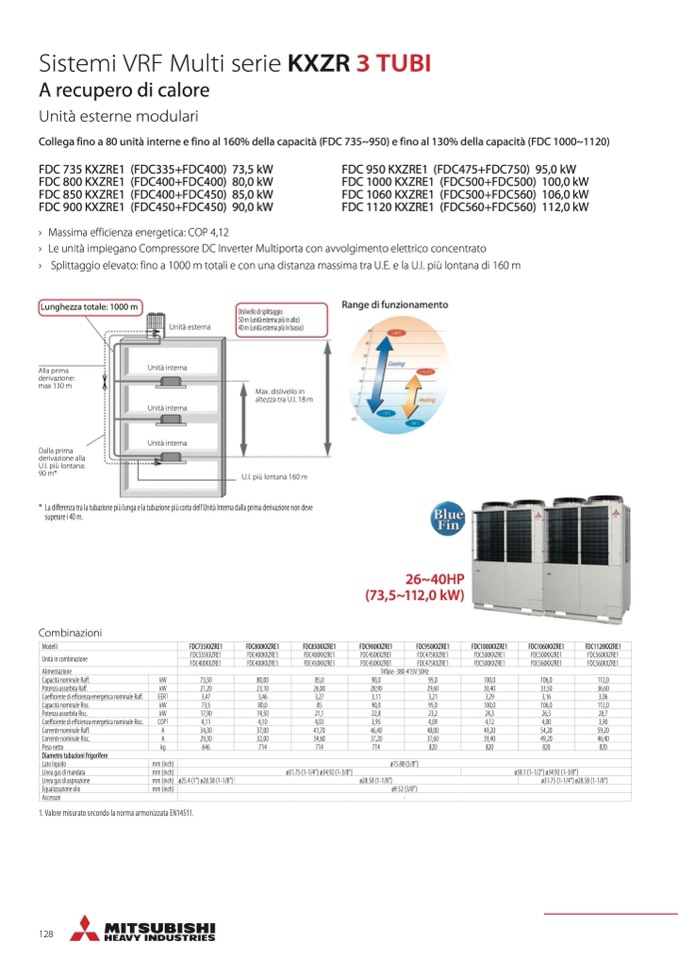

Sistemi VRF Multi serie KXZR 3 TUBI

A recupero di calore

Unità esterne modulari

Collega fino a 80 unità interne e fino al 160% della capacità (FDC 735~950) e fino al 130% della capacità (FDC 1000~1120)

FDC 735 KXZRE1 (FDC335+FDC400) 73,5 kW

FDC 800 KXZRE1 (FDC400+FDC400) 80,0 kW

FDC 850 KXZRE1 (FDC400+FDC450) 85,0 kW

FDC 900 KXZRE1 (FDC450+FDC450) 90,0 kW

FDC 950 KXZRE1 (FDC475+FDC750) 95,0 kW

FDC 1000 KXZRE1 (FDC500+FDC500) 100,0 kW

FDC 1060 KXZRE1 (FDC500+FDC560) 106,0 kW

FDC 1120 KXZRE1 (FDC560+FDC560) 112,0 kW

›

›

›

Massima efficienza energetica: COP 4,12

Le unità impiegano Compressore DC Inverter Multiporta con avvolgimento elettrico concentrato

Splittaggio elevato: fino a 1000 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m

Lunghezza totale: 1000 m

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

Unità esterna

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

U.I. più lontana 160 m

Range di funzionamento

26~40HP

(73,5~112,0 kW)

* Ladifferenzatralatubazionepiùlungaelatubazionepiùcortadell’Unit

àInternadallaprimaderivazionenondeve

superare i 40 m.

Combinazioni

Modelli

FDC735KXZRE1 FDC800KXZRE1

FDC850KXZRE1

FDC900KXZRE1 FDC950KXZRE1

FDC1000KXZRE1

FDC1060KXZRE1 FDC1120KXZRE1

Unità in combinazione

FDC335KXZRE1 FDC400KXZRE1

FDC400KXZRE1 FDC450KXZRE1 FDC475KXZRE1

FDC500KXZRE1 FDC500KXZRE1 FDC560KXZRE1

FDC400KXZRE1 FDC400KXZRE1

FDC450KXZRE1

FDC450KXZRE1 FDC475KXZRE1

FDC500KXZRE1

FDC560KXZRE1 FDC560KXZRE1

Alimentazione Trifase- 380-415V 50Hz

Capacità nominale Raff.

kW 73,50 80,00

85,0

90,0 95,0

100,0

106,0 112,0

Potenza assorbita Raff.

kW 21,20 23,10

26,00

28,90 29,60

30,40

33,50 36,60

Coefficiente di efficienza energetica nominale Raff.

EER1 3,47 3,46

3,27

3,11 3,21

3,29

3,16 3,06

Capacità nominale Risc.

kW 73,5 80,0

85

90,0 95,0

100,0

106,0 112,0

Potenza assorbita Risc. kW 17,90 19,50

21,1 22,8 23,2

24,3 26,5 28,7

Coefficiente di efficienza energetica nominale Risc.

COP1 4,11 4,10

4,03

3,95 4,09

4,12

4,00 3,90

Corrente nominale Raff.

A 34,30 37,00

41,70

46,40 48,00

49,20

54,20 59,20

Corrente nominale Risc.

A 29,30 32,00

34,60

37,20 37,60

39,40

49,20 46,40

Peso netto kg 646 714

714 714 820

820 820 820

Diametro tubazioni frigorifere

Lato liquido

mm (inch)

ø15.88 (5/8”)

Linea gas di mandata

mm (inch)

ø31.75 (1-1/4”) ø34.92 (1-3/8”)

ø38.1 (1-1/2”) ø34.92 (1-3/8”)

Linea gas di aspirazione

mm (inch) ø25.4 (1”) ø28.58 (1-1/8”)

ø28.58 (1-1/8”)

ø31.75 (1-1/4”) ø28.58 (1-1/8”)

Equalizzazione olio mm (inch) ø9.52 (3/8”)

Accessori

-

1. Valore misurato secondo la norma armonizzata EN14511.
