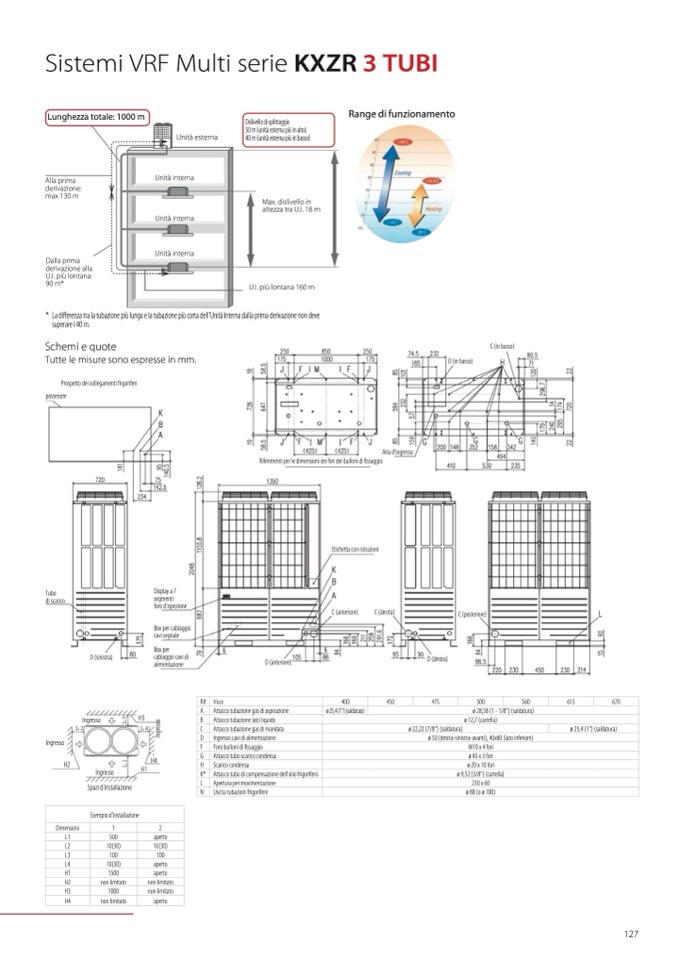

Sistemi VRF Multi serie KXZR 3 TUBI

Lunghezza totale: 1000 m

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

Dislivello di splittaggio

50 m (unità esterna più in alto)

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

U.I. più lontana 160 m

Range di funzionamento

Tubo

di scarico

Display a 7

segmenti

foro d'ispezione

Box per cablaggio

cavi segnale

Box per

cablaggio cavi di

alimentazione

H3

H4

H1

D (sinistra)

D (anteriore)

Unità esterna

Unità interna

Unità interna

Unità interna

* Ladifferenzatralatubazionepiùlungaelatubazionepiùcortadell’UnitàInternadallaprimaderivazionenondeve

superare i 40 m.

Schemi e quote

Tutte le misure sono espresse in mm.

C (in basso)

Prospetto dei collegamenti frigoriferi

posteriore

Aria d'ingresso

Riferimenti per le dimensioni dei fori dei bulloni di fissaggio

Etichetta con istruzioni

C (anteriore)

C (destra)

C (posteriore)

D (destra)

D (in basso)

Rif

Voce

400

450

475

500 560

615

670

A

Attacco tubazione gas di aspirazione

ø 25,4 (1") (saldatura) ø 28,58 (1 - 1/8") (saldatura)

B Attacco tubazione lato liquido ø 12,7 (cartella)

C Attacco tubazione gas di mandata

ø 22,22 (7/8") (saldatura)

ø 25,4 (1") (saldatura)

D Ingresso cavi di alimentazione ø 50 (destra-sinistra-avanti), 40x80 (lato inferiore)

F Foro bulloni di fissaggio M10 x 4 fori

G Attacco tubo scarico condensa

ø 45 x 3 fori

H Scarico condensa

ø 20 x 10 fori

K* Attacco tubo di compensazione dell'olio frigorifero

ø 9,52 (3/8") (cartella)

L Apertura per movimentazione

230 x 60

N Uscita tubazioni frigorifere

ø 88 (o ø 100)

Ingresso

Ingresso

H2

Ingresso

Spazi d'installazione

Esempio d'installazione

Dimensioni

1

2

L1

500

aperto

L2

10(30)

10(30)

L3

100

100

L4

10(30)

aperto

H1

1500

aperto

H2

non limitato

non limitato

H3

1000

non limitato

H4

non limitato aperto

127
