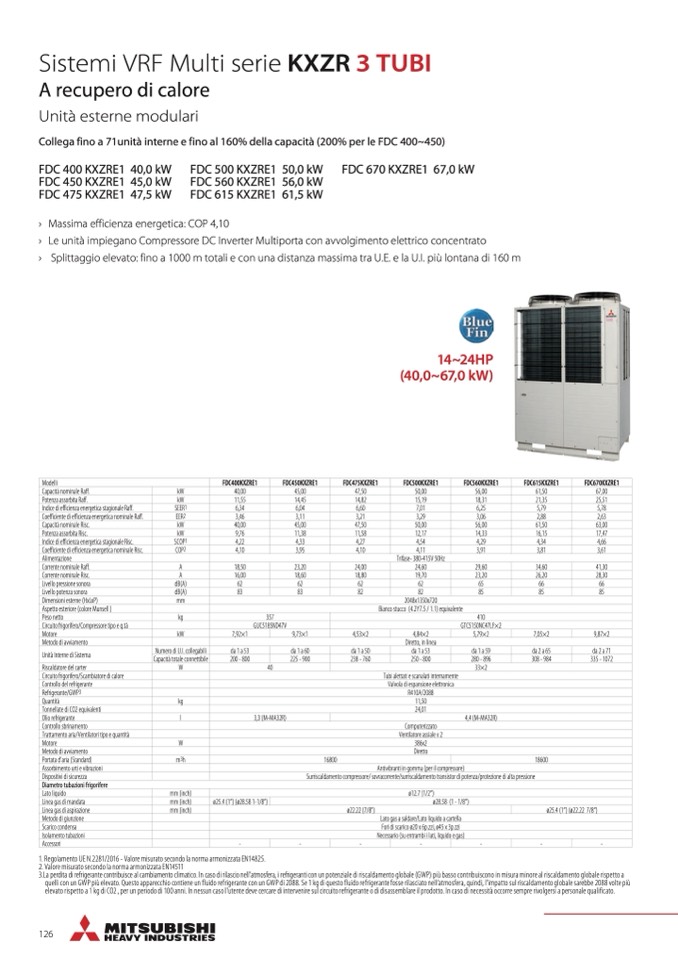

Sistemi VRF Multi serie KXZR 3 TUBI
A recupero di calore
Unità esterne modulari
Collega fino a 71unità interne e fino al 160% della capacità (200% per le FDC 400~450)
FDC 400 KXZRE1 40,0 kW
FDC 450 KXZRE1 45,0 kW
FDC 475 KXZRE1 47,5 kW
FDC 500 KXZRE1 50,0 kW FDC 670 KXZRE1 67,0 kW
FDC 560 KXZRE1 56,0 kW
FDC 615 KXZRE1 61,5 kW
›
›
›
Massima efficienza energetica: COP 4,10
Le unità impiegano Compressore DC Inverter Multiporta con avvolgimento elettrico concentrato
Splittaggio elevato: fino a 1000 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m
14~24HP
(40,0~67,0 kW)
Modelli
FDC400KXZRE1
FDC450KXZRE1
FDC475KXZRE1 FDC500KXZRE1 FDC560KXZRE1 FDC615KXZRE1 FDC670KXZRE1
Capacità nominale Raff.
kW 40,00
45,00
47,50 50,00 56,00 61,50 67,00
Potenza assorbita Raff.
kW 11,55
14,45
14,82 15,19 18,31 21,35 25,51
Indice di efficienza energetica stagionale Raff.
SEER1 6,34
6,04
6,60 7,01 6,25 5,79 5,78
Coefficiente di efficienza energetica nominale Raff.
EER2 3,46
3,11
3,21 3,29 3,06 2,88 2,63
Capacità nominale Risc. kW 40,00
45,00 47,50 50,00 56,00 61,50 63,00
Potenza assorbita Risc.
kW 9,76
11,38
11,58 12,17 14,33 16,15 17,47
Indice di efficienza energetica stagionale Risc.
SCOP1 4,22
4,33
4,27 4,54 4,29 4,34 4,66
Coefficiente di efficienza energetica nominale Risc.
COP2 4,10
3,95
4,10 4,11 3,91 3,81 3,61
Alimentazione Trifase- 380-415V 50Hz
Corrente nominale Raff. A 18,50
23,20
24,00 24,60 29,60 34,60 41,30
Corrente nominale Risc.
A 16,00
18,60
18,80 19,70 23,20 26,20 28,30
Livello pressione sonora
dB(A) 62
62
62 62 65 66 66
Livello potenza sonora dB(A) 83
83 82 82 85 85 85
Dimensioni esterne (HxLxP)
mm 2048x1350x720
Aspetto esteriore (colore Munsell )
Bianco stucco (4.2Y7.5 / 1.1) equivalente
Peso netto
kg 357
410
Circuito frigorifero/Compressore tipo e q.tà GUC5185ND47V
GTC5150NC47LF×2
Motore kW 7,92×1
9,73×1
4,53×2 4,84×2 5,79×2 7,05×2 9,87×2
Metodo di avviamento Diretto, in linea
Unità Interne di Sistema
Numero di U.I. collegabili da 1 a 53
da 1 a 60
da 1 a 50 da 1 a 53 da 1 a 59 da 2 a 65 da 2 a 71
Capacità totale connettibile 200 - 800
225 - 900
238 - 760 250 - 800 280 - 896 308 - 984 335 - 1072
Riscaldatore del carter
W 40 33×2
Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente
Controllo del refrigerante
Valvola di espansione elettronica
Refrigerante/GWP3
R410A/2088
Quantità
kg
11,50
Tonnellate di CO2 equivalenti
24,01
Olio refrigerante l 3,3 (M-MA32R)
4,4 (M-MA32R)
Controllo sbrinamento Computerizzato
Trattamento aria/Ventilatori tipo e quantità
Ventilatore assiale x 2
Motore
W
386x2
Metodo di avviamento Diretto
Portata d’aria (Standard)
m3h
16800
18600
Assorbimento urti e vibrazioni Antivibranti in gomma (per il compressore)
Dispositivi di sicurezza
Surriscaldamento compressore/ sovracorrente/surriscaldamento transistor di potenza/protezione di alta pressione
Diametro tubazioni frigorifere
Lato liquido
mm (inch)
ø12.7 (1/2”)
Linea gas di mandata
mm (inch) ø25.4 (1”) (ø28.58 1-1/8”)
ø28.58 (1 - 1/8”)
Linea gas di aspirazione
mm (inch)
ø22.22 (7/8”)
ø25.4 (1”) (ø22.22 7/8”)
Metodo di giunzione Lato gas a saldare/Lato liquido a cartella
Scarico condensa
Fori di scarico ø20 x 6p.zzi, ø45 x 3p.zzi
Isolamento tubazioni Necessario (su entrambi i lati, liquido e gas)
Accessori -
-
- - - - -
1. Regolamento UE N.2281/2016 - Valore misurato secondo la norma armonizzata EN14825.
2. Valore misurato secondo la norma armonizzata EN14511
3.La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a
quelli con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul riscaldamento globale sarebbe 2088 volte più
elevato rispetto a 1 kg di CO2 , per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato.
