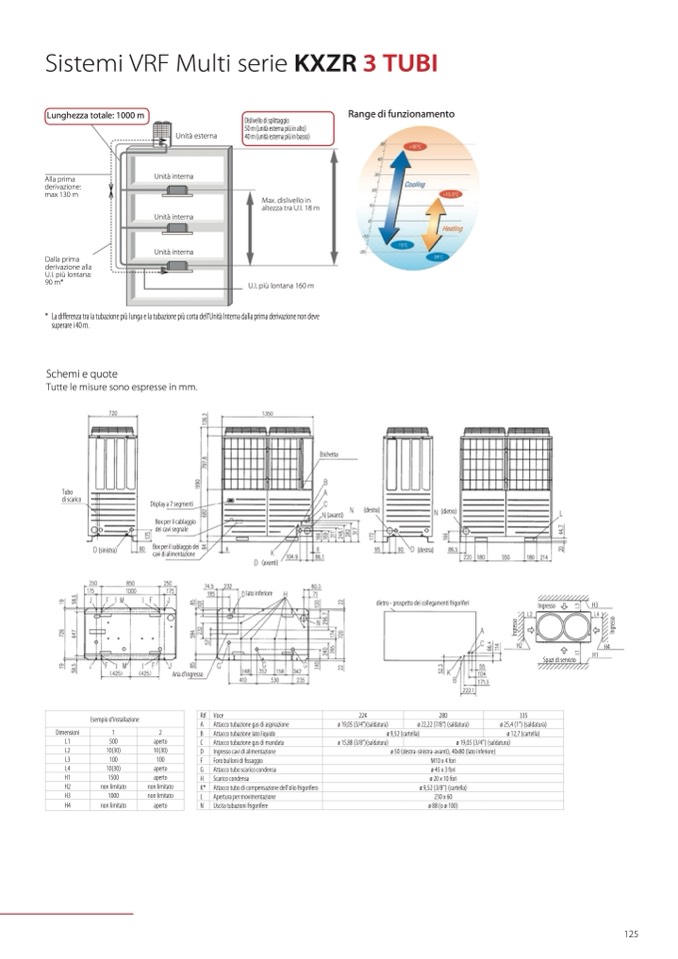

Sistemi VRF Multi serie KXZR 3 TUBI

Lunghezza totale: 1000 m

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

Dislivellodisplittaggio

50 m (unità esterna più in alto)

40 m (unità esterna più in basso)

Max. dislivello in

altezza tra U.I. 18 m

U.I. più lontana 160 m

Range di funzionamento

Unità esterna

Unità interna

Unità interna

Unità interna

* Ladifferenzatralatubazionepiùlungaelatubazionepiùcortadell’UnitàInternadallaprimaderivazionenondeve

superare i 40 m.

Schemi e quote

Tutte le misure sono espresse in mm.

Tubo

di scarico

Display a 7 segmenti

Box per il cablaggio

dei cavi segnale

Box per il cablaggio dei

cavi di alimentazione

Aria d'ingresso

Etichetta

(avanti)

(sinistra)

(destra)

(avanti)

lato inferiore

(destra)

(dietro)

dietro - prospetto dei collegamenti frigoriferi

Ingresso

H3

H1

H2

H4

Spazi di servizio

Esempio d'installazione

Dimensioni

1

2

L1

500

aperto

L2

10(30)

10(30)

L3

100

100

L4

10(30)

aperto

H1

1500

aperto

H2

non limitato

non limitato

H3

1000

non limitato

H4

non limitato aperto

Rif

Voce

224 280 335

A

Attacco tubazione gas di aspirazione

ø 19,05 (3/4")(saldatura) ø 22,22 (7/8") (saldatura) ø 25,4 (1") (saldatura)

B Attacco tubazione lato liquido

ø 9,52 (cartella)

ø 12,7 (cartella)

C

Attacco tubazione gas di mandata

ø 15,88 (3/8")(saldatura) ø 19,05 (3/4") (saldatura)

D Ingresso cavi di alimentazione ø 50 (destra-sinistra-avanti), 40x80 (lato inferiore)

F Foro bulloni di fissaggio M10 x 4 fori

G Attacco tubo scarico condensa

ø 45 x 3 fori

H Scarico condensa

ø 20 x 10 fori

K* Attacco tubo di compensazione dell'olio frigorifero

ø 9,52 (3/8") (cartella)

L Apertura per movimentazione

230 x 60

N Uscita tubazioni frigorifere

ø 88 (o ø 100)

125
