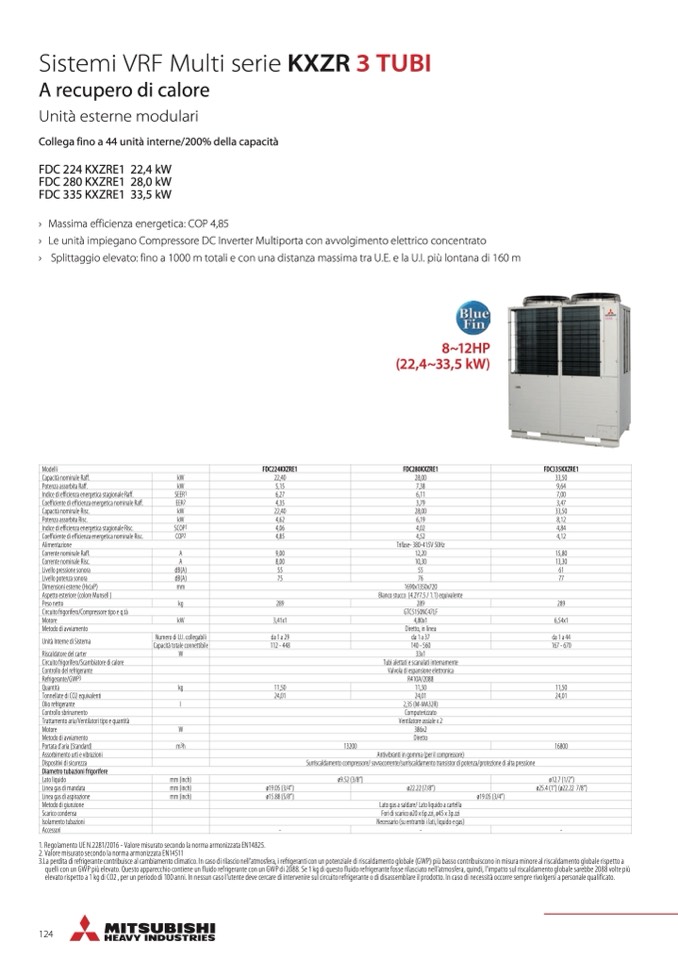

Sistemi VRF Multi serie KXZR 3 TUBI

A recupero di calore

Unità esterne modulari

Collega fino a 44 unità interne/200% della capacità

FDC 224 KXZRE1 22,4 kW

FDC 280 KXZRE1 28,0 kW

FDC 335 KXZRE1 33,5 kW

›

›

›

Massima efficienza energetica: COP 4,85

Le unità impiegano Compressore DC Inverter Multiporta con avvolgimento elettrico concentrato

Splittaggio elevato: fino a 1000 m totali e con una distanza massima tra U.E. e la U.I. più lontana di 160 m

8~12HP

(22,4~33,5 kW)

Modelli

FDC224KXZRE1

FDC280KXZRE1

FDC335KXZRE1

Capacità nominale Raff.

kW 22,40

28,00

33,50

Potenza assorbita Raff.

kW 5,15

7,38

9,64

Indice di efficienza energetica stagionale Raff.

SEER1 6,27

6,11

7,00

Coefficiente di efficienza energetica nominale Raff.

EER2 4,35

3,79

3,47

Capacità nominale Risc. kW 22,40

28,00 33,50

Potenza assorbita Risc.

kW 4,62

6,19

8,12

Indice di efficienza energetica stagionale Risc.

SCOP1 4,06

4,02

4,84

Coefficiente di efficienza energetica nominale Risc.

COP2 4,85

4,52

4,12

Alimentazione Trifase- 380-415V 50Hz

Corrente nominale Raff.

A 9,00

12,20

15,80

Corrente nominale Risc.

A 8,00

10,30

13,30

Livello pressione sonora

dB(A) 55

55

61

Livello potenza sonora dB(A) 75

76 77

Dimensioni esterne (HxLxP)

mm 1690x1350x720

Aspetto esteriore (colore Munsell )

Bianco stucco (4.2Y7.5 / 1.1) equivalente

Peso netto

kg 289

289

289

Circuito frigorifero/Compressore tipo e q.tà GTC5150NC47LF

Motore

kW 3,41x1

4,80x1

6,54x1

Metodo di avviamento Diretto, in linea

Unità Interne di Sistema

Numero di U.I. collegabili da 1 a 29

da 1 a 37

da 1 a 44

Capacità totale connettibile 112 - 448

140 - 560

167 - 670

Riscaldatore del carter

W 33x1

Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Refrigerante/GWP3

R410A/2088

Quantità

kg 11,50

11,50

11,50

Tonnellate di CO2 equivalenti 24,01

24,01

24,01

Olio refrigerante l 2,35 (M-MA32R)

Controllo sbrinamento

Computerizzato

Trattamento aria/Ventilatori tipo e quantità

Ventilatore assiale x 2

Motore

W

386x2

Metodo di avviamento Diretto

Portata d’aria (Standard)

m3h

13200

16800

Assorbimento urti e vibrazioni Antivibranti in gomma (per il compressore)

Dispositivi di sicurezza

Surriscaldamento compressore/ sovracorrente/surriscaldamento transistor di potenza/protezione di alta pressione

Diametro tubazioni frigorifere

Lato liquido

mm (inch)

ø9.52 (3/8”)

ø12.7 (1/2”)

Linea gas di mandata

mm (inch) ø19.05 (3/4”)

ø22.22 (7/8”)

ø25.4 (1”) (ø22.22 7/8”)

Linea gas di aspirazione

mm (inch) ø15.88 (5/8”) ø19.05 (3/4”)

Metodo di giunzione Lato gas a saldare/ Lato liquido a cartella

Scarico condensa

Fori di scarico ø20 x 6p.zzi, ø45 x 3p.zzi

Isolamento tubazioni Necessario (su entrambi i lati, liquido e gas)

Accessori -

-

-

1. Regolamento UE N.2281/2016 - Valore misurato secondo la norma armonizzata EN14825.

2. Valore misurato secondo la norma armonizzata EN14511

3.La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a

quelli con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 2088. Se 1 kg di questo fluido refrigerante fosse rilasciato nell’atmosfera, quindi, l’impatto sul riscaldamento globale sarebbe 2088 volte più

elevato rispetto a 1 kg di CO2 , per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualificato.
