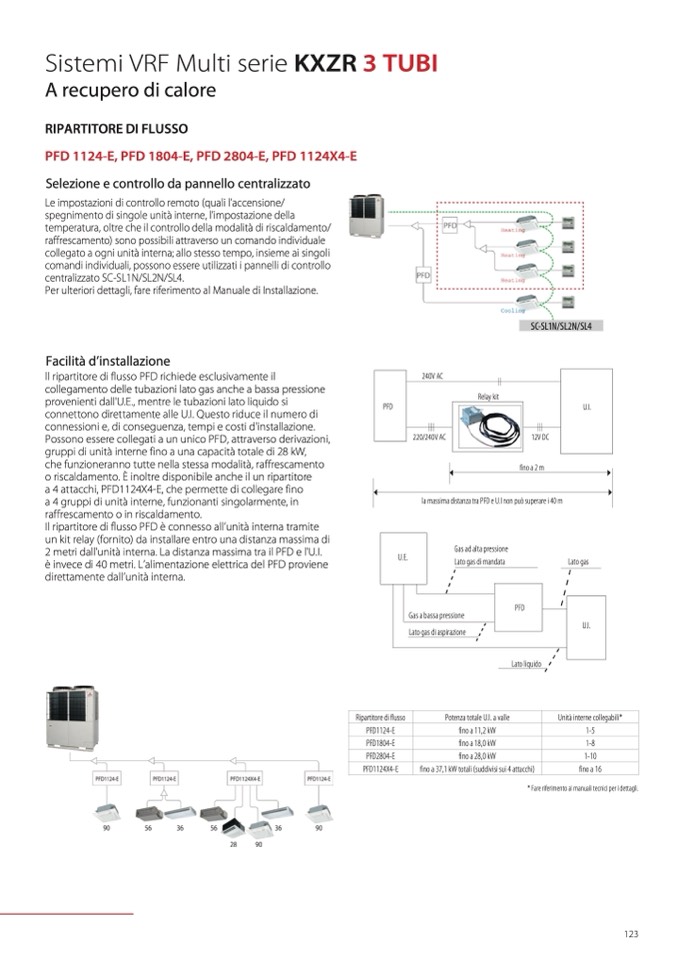

Sistemi VRF Multi serie KXZR 3 TUBI

A recupero di calore

RIPARTITORE DI FLUSSO

PFD 1124-E, PFD 1804-E, PFD 2804-E, PFD 1124X4-E

Selezione e controllo da pannello centralizzato

Le impostazioni di controllo remoto (quali l’accensione/

spegnimento di singole unità interne, l’impostazione della

temperatura, oltre che il controllo della modalità di riscaldamento/

raffrescamento) sono possibili attraverso un comando individuale

collegato a ogni unità interna; allo stesso tempo, insieme ai singoli

comandi individuali, possono essere utilizzati i pannelli di controllo

centralizzato SC-SL1N/SL2N/SL4.

Per ulteriori dettagli, fare riferimento al Manuale di Installazione.

Facilità d’installazione

ll ripartitore di flusso PFD richiede esclusivamente il

collegamento delle tubazioni lato gas anche a bassa pressione

provenienti dall'U.E., mentre le tubazioni lato liquido si

connettono direttamente alle U.I. Questo riduce il numero di

connessioni e, di conseguenza, tempi e costi d'installazione.

Possono essere collegati a un unico PFD, attraverso derivazioni,

gruppi di unità interne fino a una capacità totale di 28 kW,

che funzioneranno tutte nella stessa modalità, raffrescamento

o riscaldamento. È inoltre disponibile anche il un ripartitore

a 4 attacchi, PFD1124X4-E, che permette di collegare fino

a 4 gruppi di unità interne, funzionanti singolarmente, in

raffrescamento o in riscaldamento.

Il ripartitore di flusso PFD è connesso all’unità interna tramite

un kit relay (fornito) da installare entro una distanza massima di

2 metri dall'unità interna. La distanza massima tra il PFD e l'U.I.

è invece di 40 metri. L’alimentazione elettrica del PFD proviene

direttamente dall’unità interna.

SC-SL1N/SL2N/SL4

PFD

240V AC

220/240V AC

12V DC

fino a 2 m

Relay kit

la massima distanza tra PFD e U.I non può superare i 40 m

Gas ad alta pressione

Lato gas di mandata

Lato gas

U.E.

Gas a bassa pressione

PFD

U.I.

Lato gas di aspirazione

Lato liquido

Ripartitore di flusso

Potenza totale U.I. a valle

Unità interne collegabili*

PFD1124-E

fino a 11,2 kW

1-5

PFD1804-E

fino a 18,0 kW

1-8

PFD2804-E

fino a 28,0 kW

1-10

PFD1124X4-E

fino a 37,1 kW totali (suddivisi sui 4 attacchi)

fino a 16

* Fare riferimento ai manuali tecnici per i dettagli.

U.I.
