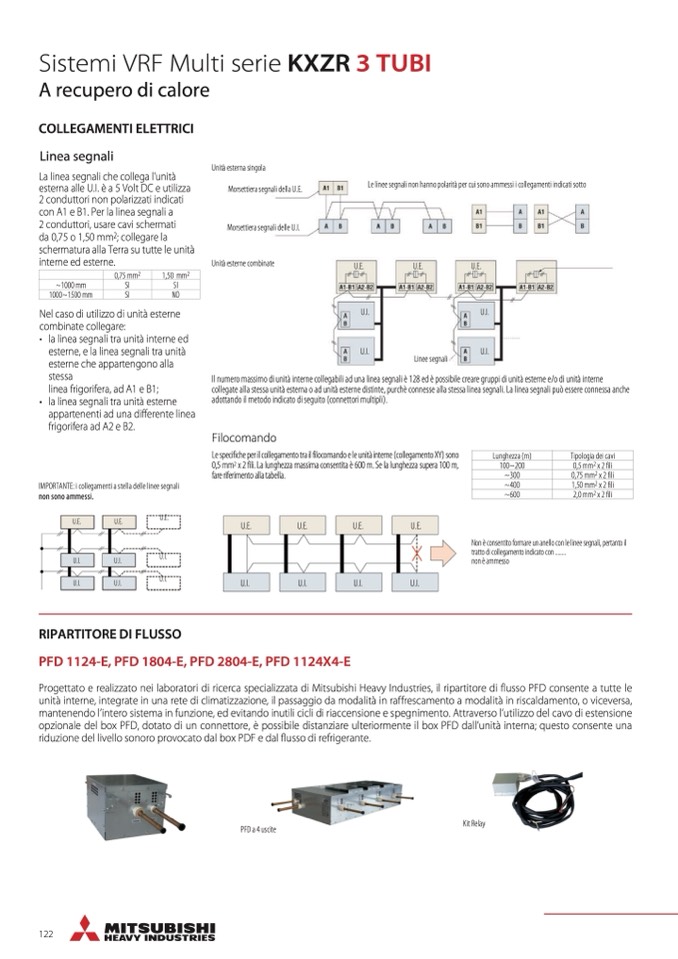

Sistemi VRF Multi serie KXZR 3 TUBI
A recupero di calore
COLLEGAMENTI ELETTRICI
Linea segnali
La linea segnali che collega l'unità
esterna alle U.I. è a 5 Volt DC e utilizza
2 conduttori non polarizzati indicati
con A1 e B1. Per la linea segnali a
2 conduttori, usare cavi schermati
da 0,75 o 1,50 mm2; collegare la
schermatura alla Terra su tutte le unità
interne ed esterne.
Nel caso di utilizzo di unità esterne
combinate collegare:
• la linea segnali tra unità interne ed
esterne, e la linea segnali tra unità
esterne che appartengono alla
stessa
linea frigorifera, ad A1 e B1;
• la linea segnali tra unità esterne
appartenenti ad una differente linea
frigorifera ad A2 e B2.
IMPORTANTE: i collegamenti a stella delle linee segnali
Unità esterna singola
Morsettiera segnali della U.E.
Morsettiera segnali delle U.I.
Unità esterne combinate
Le linee segnali non hanno polarità per cui sono ammessi i collegamenti indicati sotto
non sono ammessi.
U.E.
U.E.
U.I.
U.I.
U.I.
U.I.
U.E.
U.I.
U.I.
U.E.
U.I.
U.E.
U.E.
U.E.
U.I.
U.I.
U.I.
Non è consentito formare un anello con le linee segnali, pertanto il
tratto di collegamento indicato con ........
non è ammesso
U.E.
U.I.
U.I.
U.E.
U.E.
U.I.
Linee segnali
U.I.
0,75 mm2
1,50 mm2
~1000 mm
SI
SI
1000~1500 mm
SI
NO
Il numero massimo di unità interne collegabili ad una linea segnali è 128 ed è possibile creare gruppi di unità esterne e/o di unità interne
collegate alla stessa unità esterna o ad unità esterne distinte, purchè connesse alla stessa linea segnali. La linea segnali può essere connessa anche
adottando il metodo indicato di seguito (connettori multipli).
Filocomando
Le specifiche per il collegamento tra il filocomando e le unità interne (collegamento XY) sono
0,5 mm
2
x 2 fili. La lunghezza massima consentita è 600 m. Se la lunghezza supera 100 m,
fare riferimento alla tabella.
Lunghezza (m)
Tipologia dei cavi
100~200
0,5 mm2 x 2 fili
~300
0,75 mm2 x 2 fili
~400
1,50 mm2 x 2 fili
~600
2,0 mm2 x 2 fili
RIPARTITORE DI FLUSSO
PFD 1124-E, PFD 1804-E, PFD 2804-E, PFD 1124X4-E
Progettato e realizzato nei laboratori di ricerca specializzata di Mitsubishi Heavy Industries, il ripartitore di flusso PFD consente a tutte le
unità interne, integrate in una rete di climatizzazione, il passaggio da modalità in raffrescamento a modalità in riscaldamento, o viceversa,
mantenendo l’intero sistema in funzione, ed evitando inutili cicli di riaccensione e spegnimento. Attraverso l’utilizzo del cavo di estensione
opzionale del box PFD, dotato di un connettore, è possibile distanziare ulteriormente il box PFD dall’unità interna; questo consente una
riduzione del livello sonoro provocato dal box PDF e dal flusso di refrigerante.
PFD a 4 uscite
Kit Relay
