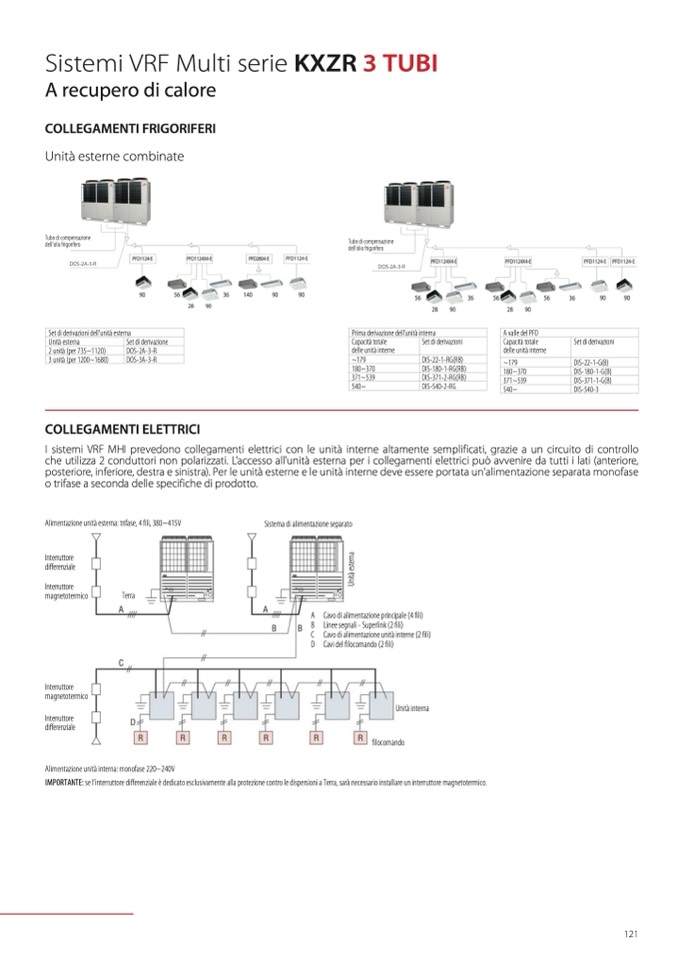

Sistemi VRF Multi serie KXZR 3 TUBI

A recupero di calore

COLLEGAMENTI FRIGORIFERI

Unità esterne combinate

Tubo di compensazione

dell’olio frigorifero

DOS-2A-3-R

Tubo di compensazione

dell’olio frigorifero

DOS-2A-3-R

Set di derivazioni dell’unità esterna

Unità esterna

Set di derivazione

2 unità (per 735~1120)

DOS-2A-3-R

3 unità (per 1200~1680)

DOS-3A-3-R

Prima derivazione dell’unità interna

Capacità totale

delle unità interne

Set di derivazioni

~179

DIS-22-1-RG(RB)

180~370

DIS-180-1-RG(RB)

371~539

DIS-371-2-RG(RB)

540~

DIS-540-2-RG

A valle del PFD

Capacità totale

delle unità interne

Set di derivazioni

~179

DIS-22-1-G(B)

180~370

DIS-180-1-G(B)

371~539

DIS-371-1-G(B)

540~

DIS-540-3

COLLEGAMENTI ELETTRICI

I sistemi VRF MHI prevedono collegamenti elettrici con le unità interne altamente semplificati, grazie a un circuito di controllo

che utilizza 2 conduttori non polarizzati. L'accesso all'unità esterna per i collegamenti elettrici può avvenire da tutti i lati (anteriore,

posteriore, inferiore, destra e sinistra). Per le unità esterne e le unità interne deve essere portata un’alimentazione separata monofase

o trifase a seconda delle specifiche di prodotto.

Alimentazione unità esterna: trifase, 4 fili, 380~415V

Sistema di alimentazione separato

A Cavo di alimentazione principale (4 fili)

B Linee segnali - Superlink (2 fili)

C Cavo di alimentazione unità interne (2 fili)

D Cavi del filocomando (2 fili)

Unità interna

filocomando

Interruttore

differenziale

Interruttore

magnetotermico

Interruttore

magnetotermico

Interruttore

differenziale

Terra

Alimentazione unità interna: monofase 220~240V

IMPORTANTE: se l’interruttore differenziale è dedicato esclusivamente alla protezione contro le dispersioni a Terra, sarà necessario installare un interruttore magnetotermico.
