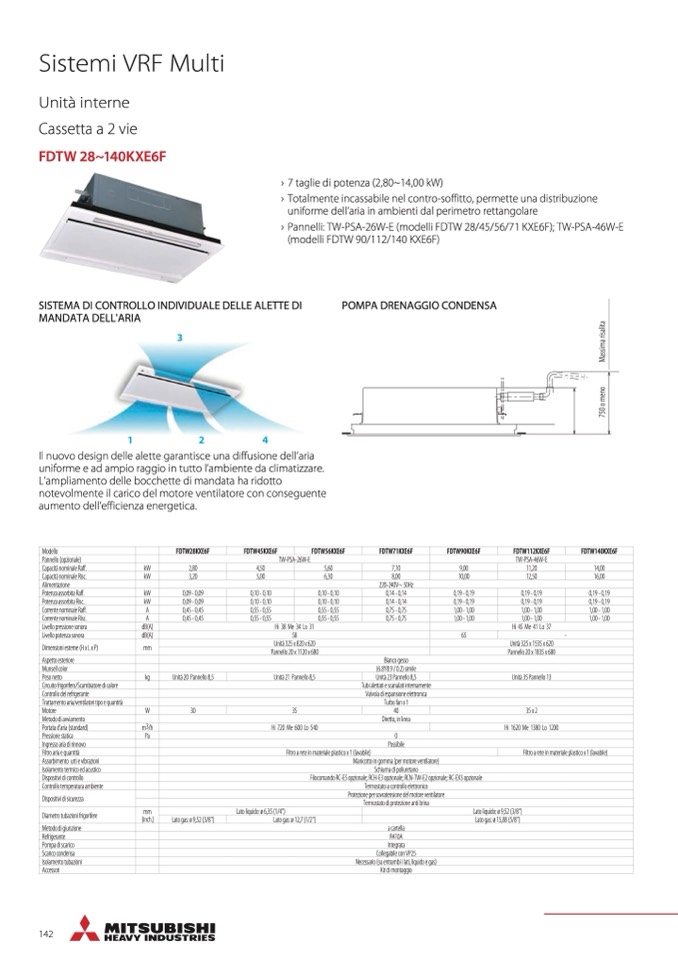

Sistemi VRF Multi

Unità interne

Cassetta a 2 vie

FDTW 28~140KXE6F

SISTEMA DI CONTROLLO INDIVIDUALE DELLE ALETTE DI

MANDATA DELL'ARIA

Il nuovo design delle alette garantisce una diffusione dell’aria

uniforme e ad ampio raggio in tutto l’ambiente da climatizzare.

L’ampliamento delle bocchette di mandata ha ridotto

notevolmente il carico del motore ventilatore con conseguente

aumento dell’efficienza energetica.

POMPA DRENAGGIO CONDENSA

› 7 taglie di potenza (2,80~14,00 kW)

› Totalmente incassabile nel contro-soffitto, permette una distribuzione

uniforme dell’aria in ambienti dal perimetro rettangolare

› Pannelli: TW-PSA-26W-E (modelli FDTW 28/45/56/71 KXE6F); TW-PSA-46W-E

(modelli FDTW 90/112/140 KXE6F)

Modello

FDTW28KXE6F

FDTW45KXE6F FDTW56KXE6F

FDTW71KXE6F

FDTW90KXE6F FDTW112KXE6F FDTW140KXE6F

Pannello (opzionale)

TW-PSA-26W-E TW-PSA-46W-E

Capacità nominale Raff.

kW

2,80

4,50 5,60

7,10

9,00 11,20 14,00

Capacità nominale Risc.

kW

3,20

5,00 6,30

8,00

10,00 12,50 16,00

Alimentazione 220-240V~ 50Hz

Potenza assorbita Raff. kW

0,09 - 0,09

0,10 - 0,10 0,10 - 0,10

0,14 - 0,14

0,19 - 0,19 0,19 - 0,19 0,19 - 0,19

Potenza assorbita Risc.

kW

0,09 - 0,09

0,10 - 0,10 0,10 - 0,10

0,14 - 0,14

0,19 - 0,19 0,19 - 0,19 0,19 - 0,19

Corrente nominale Raff.

A

0,45 - 0,45

0,55 - 0,55 0,55 - 0,55

0,75 - 0,75

1,00 - 1,00 1,00 - 1,00 1,00 - 1,00

Corrente nominale Risc.

A

0,45 - 0,45

0,55 - 0,55 0,55 - 0,55

0,75 - 0,75

1,00 - 1,00 1,00 - 1,00 1,00 - 1,00

Livello pressione sonora

dB(A)

Hi38Me34Lo31 Hi45Me41Lo37

Livello potenza sonora dB(A)

58

65

-

Dimensioni esterne (H x L x P) mm

Unità 325 x 820 x 620 Unità 325 x 1535 x 620

Pannello 20 x 1120 x 680

Pannello 20 x 1835 x 680

Aspetto esteriore Bianco gesso

Munsell color

(6.8Y8.9 / 0.2) simile

Peso netto

kg Unità20 Pannello8,5

Unità21 Pannello8,5

Unità 23 Pannello 8,5

Unità 35 Pannello 13

Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità Turbo fan x 1

Motore

W 30

35

40

35x2

Metodo di avviamento Diretto, in linea

Portata d'aria (standard)

m3/h

Hi720Me600Lo540

Hi 1620 Me 1380 Lo 1200

Pressione statica

Pa 0

Ingresso aria di rinnovo Possibile

Filtro aria e quantità

Filtro a rete in materiale plastico x 1 (lavabile)

Filtro a rete in materiale plastico x 1 (lavabile)

Assorbimento urtievibrazioni Manicotto in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo

Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-TW-E2 opzionale; RC-EX3 opzionale

Controllo temperatura ambiente Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione per sovratensione del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere

mm

(inch.)

Lato liquido: ø 6,35 (1/4")

Lato liquido: ø 9,52 (3/8")

Lato gas: ø 9,52 (3/8") Lato gas: ø 12,7 (1/2") Lato gas: ø 15,88 (5/8")

Metodo di giunzione a cartella

Refrigerante

R410A

Pompa di scarico

Integrata

Scarico condensa

Collegabile con VP25

Isolamento tubazioni Necessario (su entrambi i lati, liquido e gas)

Accessori

Kit di montaggio
