FDTW 28~140KXE6F

Dimensione foro soffitto

Interasse aste di sospensione

Box elettrico

Centro del

pannello

Box elettrico

FDTW 90~140KXE6F

Tubo condensa

(accessorio)

Collegamento sul posto

Mandata

dell'aria

Pannello decorativo

Griglia

d'aspirazione

Centro del

pannello

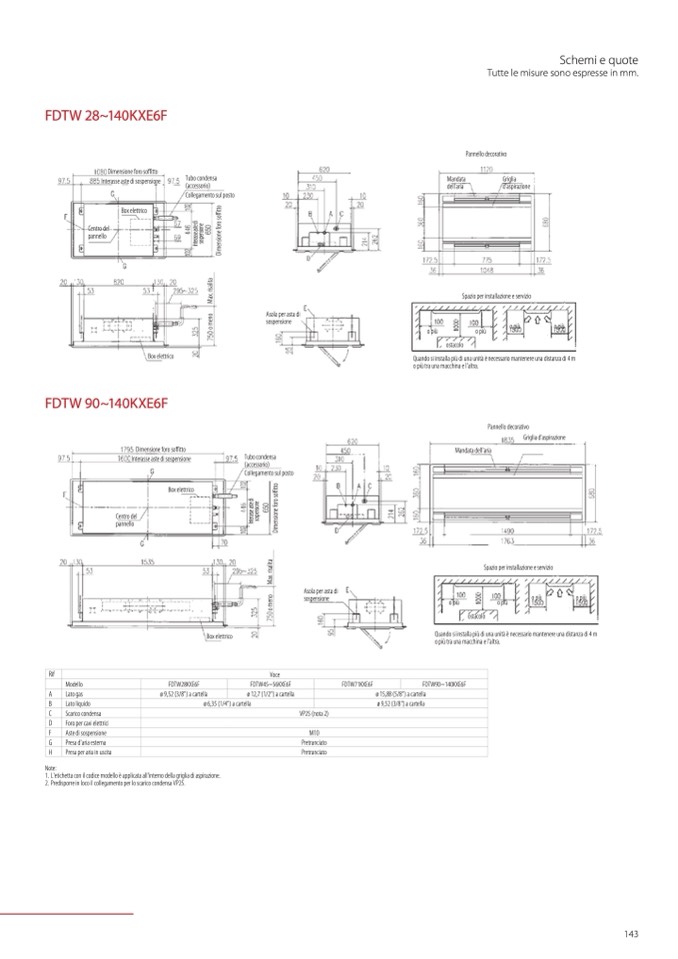

Schemi e quote

Tutte le misure sono espresse in mm.

Spazio per installazione e servizio

Dimensione foro soffitto

Interasse aste di sospensione

Quando si installa più di una unità è necessario mantenere una distanza di 4 m

o più tra una macchina e l'altra.

Pannello decorativo

Griglia d'aspirazione

Mandata dell'aria

Box elettrico

Asola per asta di

sospensione

Tubo condensa

(accessorio)

Collegamento sul posto

o più

o più

o più

o più

ostacolo

Note:

1. L'etichetta con il codice modello è applicata all'interno della griglia di aspirazione.

2. Predisporre in loco il collegamento per lo scarico condensa VP25.

Box elettrico

Asola per asta di

sospensione

Spazio per installazione e servizio

o più

o più

o più

ostacolo

Quando si installa più di una unità è necessario mantenere una distanza di 4 m

o più tra una macchina e l'altra.

o più

Rif

Voce

Modello FDTW28KXE6F FDTW45~56KXE6F

FDTW71KXE6F

FDTW90~140KXE6F

A Lato gas ø 9,52 (3/8") a cartella ø 12,7 (1/2") a cartella ø 15,88 (5/8") a cartella

B Lato liquido ø 6,35 (1/4") a cartella ø 9,52 (3/8") a cartella

C Scarico condensa VP25 (nota 2)

D Foro per cavi elettrici

F Aste di sospensione

M10

G Presa d'aria esterna

Pretranciato

H Presa per aria in uscita Pretranciato
