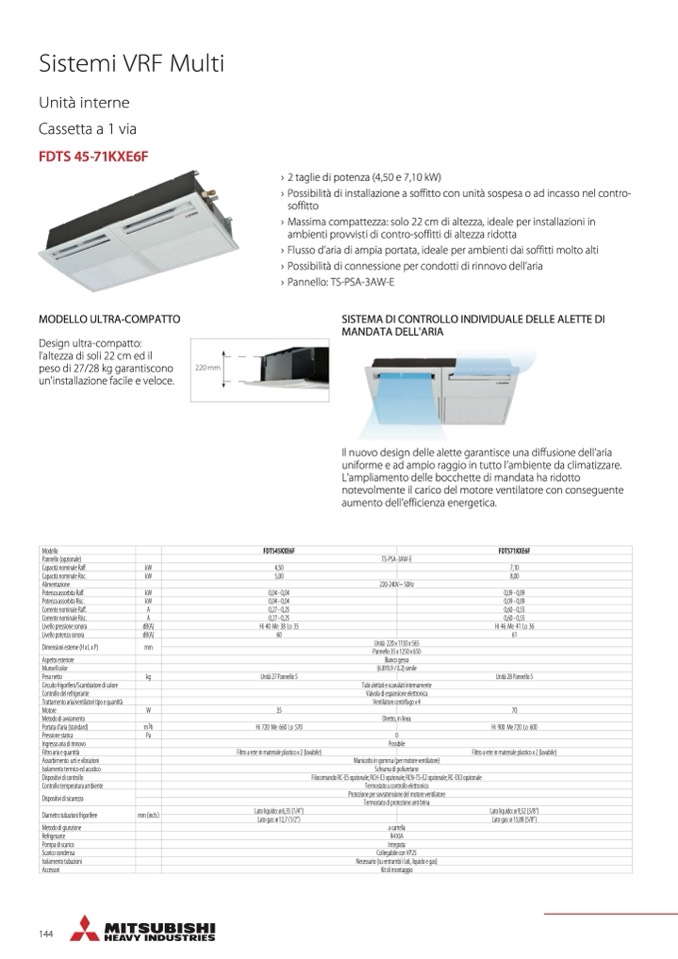

Sistemi VRF Multi

Unità interne

Cassetta a 1 via

FDTS 45-71KXE6F

MODELLO ULTRA-COMPATTO

Design ultra-compatto:

l'altezza di soli 22 cm ed il

peso di 27/28 kg garantiscono

un'installazione facile e veloce.

› 2 taglie di potenza (4,50 e 7,10 kW)

› Possibilità di installazione a soffitto con unità sospesa o ad incasso nel contro-

soffitto

› Massima compattezza: solo 22 cm di altezza, ideale per installazioni in

ambienti provvisti di contro-soffitti di altezza ridotta

› Flusso d’aria di ampia portata, ideale per ambienti dai soffitti molto alti

› Possibilità di connessione per condotti di rinnovo dell’aria

› Pannello: TS-PSA-3AW-E

SISTEMA DI CONTROLLO INDIVIDUALE DELLE ALETTE DI

MANDATA DELL'ARIA

Il nuovo design delle alette garantisce una diffusione dell’aria

uniforme e ad ampio raggio in tutto l’ambiente da climatizzare.

L’ampliamento delle bocchette di mandata ha ridotto

notevolmente il carico del motore ventilatore con conseguente

aumento dell’efficienza energetica.

Modello FDTS45KXE6F FDTS71KXE6F

Pannello (opzionale) TS-PSA-3AW-E

Capacità nominale Raff. kW 4,50 7,10

Capacità nominale Risc.

kW 5,00 8,00

Alimentazione 220-240V~ 50Hz

Potenza assorbita Raff.

kW 0,04 - 0,04 0,09 - 0,09

Potenza assorbita Risc.

kW 0,04 - 0,04 0,09 - 0,09

Corrente nominale Raff. A 0,27 - 0,25 0,60 - 0,55

Corrente nominale Risc.

A 0,27 - 0,25 0,60 - 0,55

Livello pressione sonora

dB(A) Hi40Me38Lo35 Hi46Me41Lo36

Livello potenza sonora

dB(A) 60 61

Dimensioni esterne (H x L x P)

mm

Unità 220x1150x565

Pannello 35 x 1250 x 650

Aspetto esteriore

Bianco gesso

Munsell color

(6.8Y8.9 / 0.2) simile

Peso netto

kg Unità 27 Pannello 5 Unità 28 Pannello 5

Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente

Controllo del refrigerante Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità

Ventilatore centrifugo x 4

Motore

W 35 70

Metodo di avviamento Diretto, in linea

Portata d'aria (standard)

m3h Hi720Me660Lo570 Hi 900 Me720 Lo 600

Pressione statica Pa 0

Ingresso aria di rinnovo

Possibile

Filtro aria e quantità Filtro a rete in materiale plastico x 2 (lavabile) Filtro a rete in materiale plastico x 2 (lavabile)

Assorbimento urtievibrazioni Manicotto in gomma (per motore ventilatore)

Isolamento termico ed acustico Schiuma di poliuretano

Dispositivi di controllo

Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-TS-E2 opzionale; RC-EX3 opzionale

Controllo temperatura ambiente

Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione per sovratensione del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere mm (inch.)

Lato liquido: ø 6,35 (1/4") Lato liquido: ø 9,52 (3/8")

Lato gas: ø 12,7 (1/2") Lato gas: ø 15,88 (5/8")

Metodo di giunzione a cartella

Refrigerante

R410A

Pompa di scarico

Integrata

Scarico condensa Collegabile con VP25

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori

Kit di montaggio
