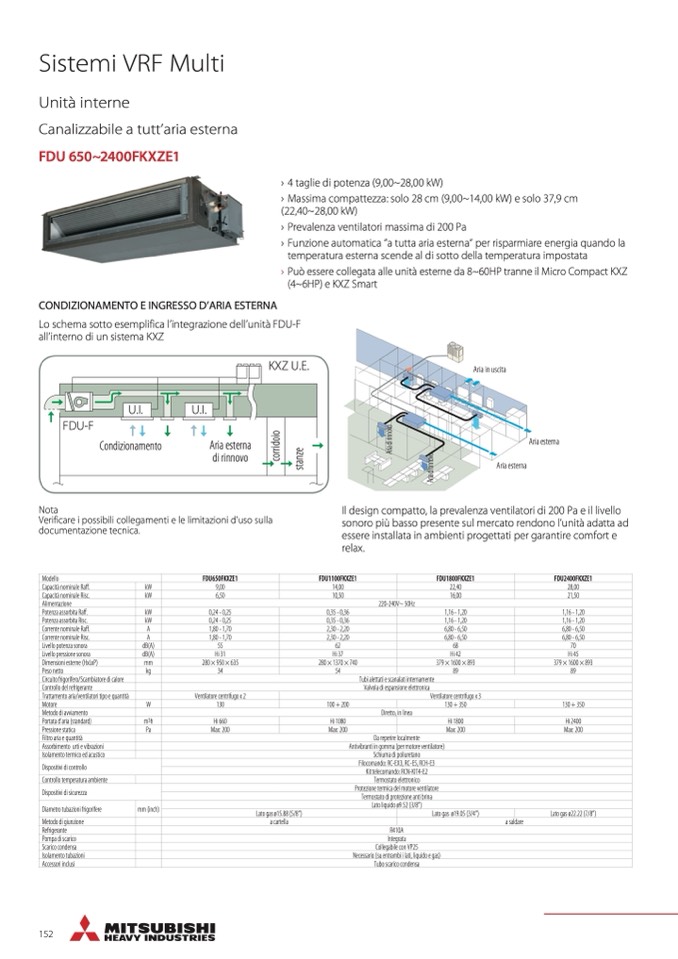

Sistemi VRF Multi

Unità interne

Canalizzabile a tutt’aria esterna

FDU 650~2400FKXZE1

CONDIZIONAMENTO E INGRESSO D’ARIA ESTERNA

Lo schema sotto esemplifica l’integrazione dell’unit

à FDU-F

all’interno di un sistema KXZ

KXZ U.E.

› 4 taglie di potenza (9,00~28,00 kW)

› Massima compattezza: solo 28 cm (9,00~14,00 kW) e solo 37,9 cm

(22,40~28,00 kW)

› Prevalenza ventilatori massima di 200 Pa

› Funzione automatica “a tutta aria esterna“ per risparmiare energia quando la

temperatura esterna scende al di sotto della temperatura impostata

› Può essere collegata alle unità esterne da 8~60HP tranne il Micro Compact KXZ

(4~6HP) e KXZ Smart

Aria in uscita

Aria esterna

Aria esterna

U.I.

U.I.

FDU-F

Condizionamento

Aria esterna

di rinnovo

Nota

Il design compatto, la prevalenza ventilatori di 200 Pa e il livello

Verificare i possibili collegamenti e le limitazioni d'uso sulla

documentazione tecnica.

sonoro più basso presente sul mercato rendono l’unità adatta ad

essere installata in ambienti progettati per garantire comfort e

relax.

Modello

FDU650FKXZE1 FDU1100FKXZE1 FDU1800FKXZE1 FDU2400FKXZE1

Capacità nominale Raff.

kW 9,00 14,00 22,40 28,00

Capacità nominale Risc.

kW 6,50 10,50 16,00 21,50

Alimentazione 220-240V~ 50Hz

Potenza assorbita Raff.

kW 0,24 - 0,25 0,35 - 0,36 1,16 - 1,20 1,16 - 1,20

Potenza assorbita Risc. kW 0,24 - 0,25 0,35 - 0,36 1,16 - 1,20 1,16 - 1,20

Corrente nominale Raff.

A 1,80 - 1,70 2,30 - 2,20 6,80 - 6,50 6,80 - 6,50

Corrente nominale Risc.

A 1,80 - 1,70 2,30 - 2,20 6,80 - 6,50 6,80 - 6,50

Livello potenza sonora

dB(A) 55 62 68 70

Livello pressione sonora

dB(A) Hi 31 Hi 37 Hi 42 Hi 45

Dimensioni esterne (HxLxP) mm 280 × 950 × 635 280 × 1370 × 740 379 × 1600 × 893 379 × 1600 × 893

Peso netto

kg 34 54 89 89

Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità Ventilatore centrifugo x 2

Ventilatore centrifugo x 3

Motore

W 130 100 + 200 130 + 350 130 + 350

Metodo di avviamento Diretto, in linea

Portata d’aria (standard)

m3h Hi 660 Hi 1080 Hi 1800 Hi 2400

Pressione statica Pa Max: 200 Max: 200 Max: 200 Max: 200

Filtro aria e quantità Da reperire localmente

Assorbimento urti e vibrazioni

Antivibranti in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo

Filocomando: RC-EX3, RC-E5, RCH-E3

Kit telecomando: RCN-KIT4-E2

Controllo temperatura ambiente

Termostato elettronico

Dispositivi di sicurezza

Protezione termica del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere mm (inch)

Lato liquido ø9.52 (3/8”)

Lato gas ø15.88 (5/8”)

Lato gas ø19.05 (3/4”) Lato gas ø22.22 (7/8”)

Metodo di giunzione a cartella a saldare

Refrigerante R410A

Pompa di scarico

Integrata

Scarico condensa Collegabile con VP25

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori inclusi

Tubo scarico condensa
