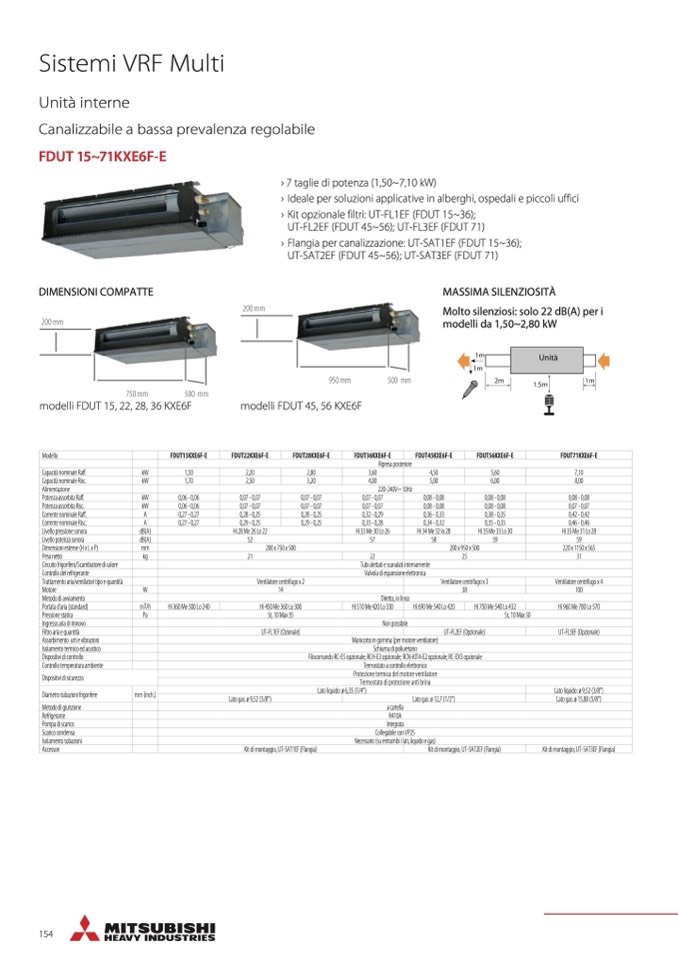

Sistemi VRF Multi

Unità interne

Canalizzabile a bassa prevalenza regolabile

FDUT 15~71KXE6F-E

DIMENSIONI COMPATTE

modelli FDUT 15, 22, 28, 36 KXE6F

› 7 taglie di potenza (1,50~7,10 kW)

› Ideale per soluzioni applicative in alberghi, ospedali e piccoli uffici

› Kit opzionale filtri: UT-FL1EF (FDUT 15~36);

UT-FL2EF (FDUT 45~56); UT-FL3EF (FDUT 71)

› Flangia per canalizzazione: UT-SAT1EF (FDUT 15~36);

UT-SAT2EF (FDUT 45~56); UT-SAT3EF (FDUT 71)

MASSIMA SILENZIOSITÀ

Molto silenziosi: solo 22 dB(A) per i

modelli da 1,50~2,80 kW

Unità

modelli FDUT 45, 56 KXE6F

Modello FDUT15KXE6F-E

FDUT22KXE6F-E

FDUT28KXE6F-E

FDUT36KXE6F-E

FDUT45KXE6F-E FDUT56KXE6F-E FDUT71KXE6F-E

Ripresa posteriore

Capacità nominale Raff.

kW 1,50

2,20

2,80

3,60

4,50 5,60 7,10

Capacità nominale Risc.

kW 1,70

2,50

3,20

4,00

5,00 6,00 8,00

Alimentazione 220-240V~ 50Hz

Potenza assorbita Raff. kW 0,06 - 0,06

0,07 - 0,07

0,07 - 0,07

0,07 - 0,07

0,08 - 0,08 0,08 - 0,08 0,08 - 0,08

Potenza assorbita Risc.

kW 0,06 - 0,06

0,07 - 0,07

0,07 - 0,07

0,07 - 0,07

0,08 - 0,08 0,08 - 0,08 0,07 - 0,07

Corrente nominale Raff.

A 0,27 - 0,27

0,28 - 0,25

0,28 - 0,25

0,32 - 0,29

0,36 - 0,33 0,38 - 0,35 0,42 - 0,42

Corrente nominale Risc.

A 0,27 - 0,27

0,29 - 0,25

0,29 - 0,25

0,33 - 0,28

0,34 - 0,32 0,35 - 0,33 0,46 - 0,46

Livello pressione sonora

dB(A)

Hi28Me26Lo22

Hi33Me30Lo26

Hi34Me32lo28 Hi35Me33Lo30 Hi35Me31Lo28

Livello potenza sonora dB(A)

52

57 58 59 59

Dimensioni esterne (H x L x P)

mm

200x750x500

200x950x500

220x1150x565

Peso netto

kg

21

22

25

31

Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità

Ventilatore centrifugo x 2

Ventilatore centrifugo x 3

Ventilatore centrifugo x 4

Motore

W

14

38

100

Metodo di avviamento Diretto, in linea

Portata d'aria (standard)

m3/h Hi360Me300Lo240

Hi450Me360Lo300

Hi510Me420Lo330

Hi690Me540Lo420 Hi750Me540Lo432 Hi960Me780Lo570

Pressione statica

Pa

St, 10 Max 35 St, 10 Max 50

Ingresso aria di rinnovo Non possibile

Filtro aria e quantità

UT-FL1EF (Ozionale)

UT-FL2EF (Opzionale)

UT-FL3EF (Opzionale)

Assorbimento urtievibrazioni Manicotto in gomma (per motore ventilatore)

Isolamento termico ed acustico Schiuma di poliuretano

Dispositivi di controllo

Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-KIT4-E2 opzionale; RC-EX3 opzionale

Controllo temperatura ambiente

Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione termica del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere mm (inch.)

Lato liquido: ø 6,35 (1/4”)

Lato liquido: ø 9,52 (3/8”)

Lato gas: ø 9,52 (3/8”)

Lato gas: ø 12,7 (1/2”)

Lato gas: ø 15,88 (5/8")

Metodo di giunzione a cartella

Refrigerante

R410A

Pompa di scarico Integrata

Scarico condensa

Collegabile con VP25

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori

Kit di montaggio, UT-SAT1EF (Flangia)

Kit di montaggio, UT-SAT2EF (Flangia)

Kit di montaggio, UT-SAT3EF (Flangia)

154
