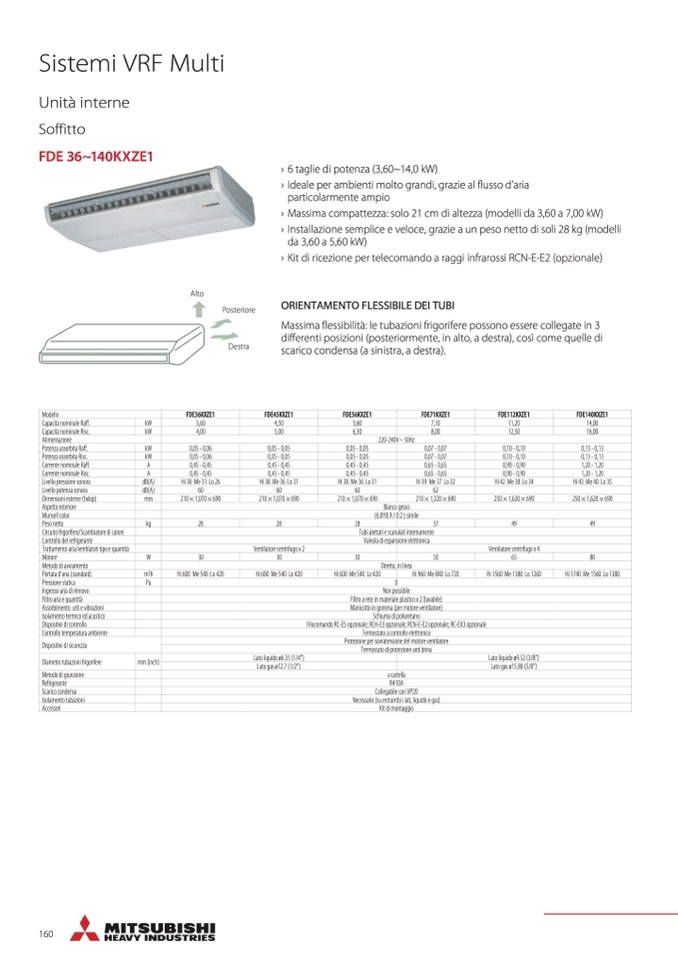

Sistemi VRF Multi

Unità interne

Soffitto

FDE 36~140KXZE1

› 6 taglie di potenza (3,60~14,0 kW)

› Ideale per ambienti molto grandi, grazie al flusso d’aria

particolarmente ampio

› Massima compattezza: solo 21 cm di altezza (modelli da 3,60 a 7,00 kW)

› Installazione semplice e veloce, grazie a un peso netto di soli 28 kg (modelli

da 3,60 a 5,60 kW)

› Kit di ricezione per telecomando a raggi infrarossi RCN-E-E2 (opzionale)

ORIENTAMENTO FLESSIBILE DEI TUBI

Massima flessibilità: le tubazioni frigorifere possono essere collegate in 3

differenti posizioni (posteriormente, in alto, a destra), così come quelle di

scarico condensa (a sinistra, a destra).

Alto

Posteriore

Destra

Modello

FDE36KXZE1 FDE45KXZE1 FDE56KXZE1 FDE71KXZE1

FDE112KXZE1

FDE140KXZE1

Capacità nominale Raff.

kW 3,60 4,50 5,60 7,10

11,20

14,00

Capacità nominale Risc.

kW 4,00 5,00 6,30 8,00

12,50

16,00

Alimentazione 220-240V~ 50Hz

Potenza assorbita Raff.

kW 0,05 - 0,06 0,05 - 0,05 0,05 - 0,05 0,07 - 0,07

0,10 - 0,10

0,13 - 0,13

Potenza assorbita Risc. kW 0,05 - 0,06 0,05 - 0,05 0,05 - 0,05 0,07 - 0,07

0,10 - 0,10 0,13 - 0,13

Corrente nominale Raff.

A 0,45 - 0,45 0,45 - 0,45 0,45 - 0,45 0,65 - 0,65

0,90 - 0,90

1,20 - 1,20

Corrente nominale Risc.

A 0,45 - 0,45 0,45 - 0,45 0,45 - 0,45 0,65 - 0,65

0,90 - 0,90

1,20 - 1,20

Livello pressione sonora

dB(A) Hi 38 Me 31 Lo 26 Hi 38 Me 36 Lo 31 Hi 38 Me 36 Lo 31 Hi 39 Me 37 Lo 32

Hi 42 Me 38 Lo 34

Hi 43 Me 40 Lo 35

Livello potenza sonora

dB(A) 60 60 60 62

Dimensioni esterne (hxlxp) mm 210 × 1,070 × 690 210 × 1,070 × 690 210 × 1,070 × 690 210 × 1,320 × 690

250 × 1,620 × 690 250 × 1,620 × 690

Aspetto esteriore Bianco gesso

Munsell color

(6.8Y8.9 / 0.2 ) simile

Peso netto kg 28 28 28 37

49

49

Circuito frigorifero/Scambiatore di calore Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità Ventilatore centrifugo x 2

Ventilatore centrifugo x 4

Motore

W 30 30 30 50

65

80

Metodo di avviamento Diretto, in linea

Portata d’aria (standard)

m3h Hi 600 Me 540 Lo 420 Hi 600 Me 540 Lo 420 Hi 600 Me 540 Lo 420 Hi 960 Me 840 Lo 720

Hi 1560 Me 1380 Lo 1260

Hi 1740 Me 1560 Lo 1380

Pressione statica

Pa 0

Ingresso aria di rinnovo

Non possibile

Filtro aria e quantità

Filtro a rete in materiale plastico x 2 (lavabile)

Assorbimento urti e vibrazioni Manicotto in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo

Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-E-E2 opzionale; RC-EX3 opzionale

Controllo temperatura ambiente

Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione per sovratensione del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere

mm (inch)

Lato liquido ø6.35 (1/4”)

Lato liquido ø9.52 (3/8”)

Lato gas ø12.7 (1/2”)

Lato gas ø15.88 (5/8”)

Metodo di giunzione a cartella

Refrigerante R410A

Scarico condensa

Collegabile con VP20

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori

Kit di montaggio

160
