Griglia d'aspirazione
ostacolo
Interasse aste di sospensione
o più
Posizione dei pretranciati inferiore e superiore
Foro tubo scarico
condensa
(uscita a sinistra)
Pretranciato destro
Le tubazioni possono essere collegate a 3 differenti direzioni.
Rimuovere il pretranciato utilizzando un cutter o strumento simile.
Note:
1. L'etichetta con il codice modello è applicata all'interno della griglia di aspirazione.
La pendenza del tubo scarico condensa, all'interno
dell'unità, deve avere un'inclinazione di 10 mm.
Posizione dei pretranciati inferiore e superiore
Foro tubo scarico
condensa
(uscita a sinistra)
Pretranciato destro
Le tubazioni possono essere collegate a 3 differenti direzioni.
Rimuovere il pretranciato utilizzando un cutter o strumento simile.
Note:
1. L'etichetta con il codice modello è applicata all'interno della griglia di aspirazione.
La pendenza del tubo scarico condensa, all'interno
dell'unità, deve avere un'inclinazione di 10 mm.
Quando si installa più di una unità è necessario mantenere una
distanza di 4 m o più tra una macchina e l'altra.
Interasse aste di sospensione
o più
La pendenza del tubo scarico condensa, all'interno
dell'unità, deve avere un'inclinazione di 10 mm.

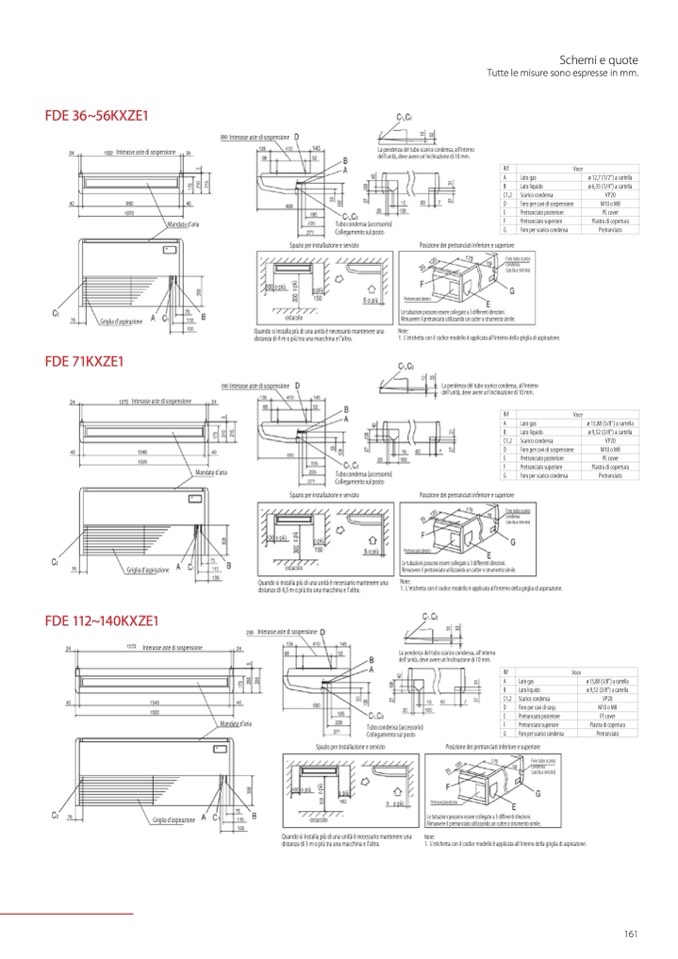

Tutte le misure sono espresse in mm.
Interasse aste di sospensione
Interasse aste di sospensione
Rif
Voce
A
Lato gas
ø 12,7 (1/2") a cartella
B
Lato liquido
ø 6,35 (1/4") a cartella
C1,2
Scarico condensa VP20
D
Foro per cavi di sospensione
M10 o M8
E
Pretranciato posteriore
PE cover
F
Pretranciato superiore
Piastra di copertura
G
Foro per scarico condensa Pretranciato
Mandata d'aria
Tubo condensa (accessorio)
Collegamento sul posto
Spazio per installazione e servizio
o più
Rif
Voce
A
Lato gas
ø 15,88 (5/8") a cartella
B
Lato liquido ø 9,52 (3/8") a cartella
C1,2
Scarico condensa
VP20
D
Foro per cavi di sospensione
M10 o M8
E
Pretranciato posteriore PE cover
F
Pretranciato superiore
Piastra di copertura
G
Foro per scarico condensa Pretranciato
Interasse aste di sospensione
Griglia d'aspirazione
o più
ostacolo
Griglia d'aspirazione
Mandata d'aria
Tubo condensa (accessorio)
Collegamento sul posto
Spazio per installazione e servizio
o più
o più
Quando si installa più di una unità è necessario mantenere una
distanza di 4,5 m o più tra una macchina e l'altra.
Interasse aste di sospensione
Mandata d'aria
Rif
Voce
A
Lato gas
ø 15,88 (5/8") a cartella
B
Lato liquido
ø 9,52 (3/8") a cartella
C1,2
Scarico condensa VP20
D
Foro per cavi di sosp.
M10 o M8
E
Pretranciato posteriore
PE cover
F
Pretranciato superiore Piastra di copertura
G
Foro per scarico condensa
Pretranciato
o più
ostacolo
o più
Tubo condensa (accessorio)
Collegamento sul posto
Spazio per installazione e servizio
o più
Posizione dei pretranciati inferiore e superiore
Foro tubo scarico
condensa
(uscita a sinistra)
Pretranciato destro
Le tubazioni possono essere collegate a 3 differenti direzioni.
Rimuovere il pretranciato utilizzando un cutter o strumento simile.
Note:
1. L'etichetta con il codice modello è applicata all'interno della griglia di aspirazione.
Quando si installa più di una unità è necessario mantenere una
distanza di 5 m o più tra una macchina e l'altra.
