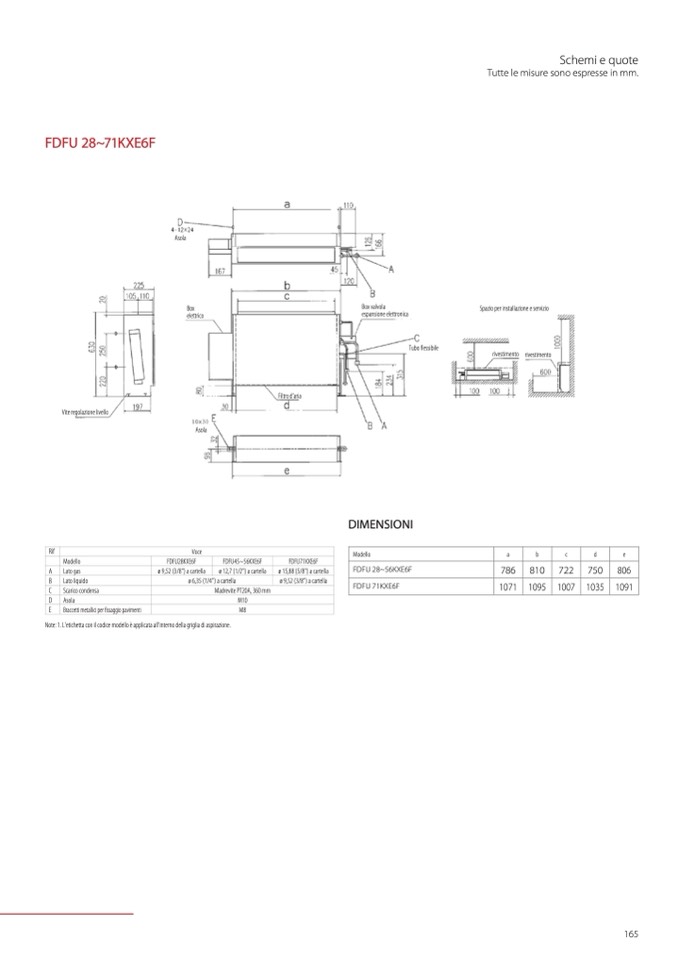

FDFU 28~71KXE6F

Vite regolazione livello

Asola

Box

elettrico

Box valvola

espansione elettronica

Spazio per installazione e servizio

rivestimento rivestimento

Asola

Filtro d'aria

DIMENSIONI

Tubo flessibile

Schemi e quote

Tutte le misure sono espresse in mm.

Rif

Voce

Modello

FDFU28KXE6F FDFU45~56KXE6F FDFU71KXE6F

A

Lato gas

ø 9,52 (3/8") a cartella ø 12,7 (1/2") a cartella ø 15,88 (5/8") a cartella

B Lato liquido

ø 6,35 (1/4") a cartella ø 9,52 (3/8") a cartella

C Scarico condensa Madrevite PT20A, 360 mm

D Asola M10

E Braccetti metallici per fissaggio pavimenti

M8

Modello

a b c d e

FDFU 28~56KXE6F 786 810 722 750 806

FDFU 71KXE6F

1071 1095 1007 1035 1091

Note: 1. L'etichetta con il codice modello è applicata all'interno della griglia di aspirazione.
