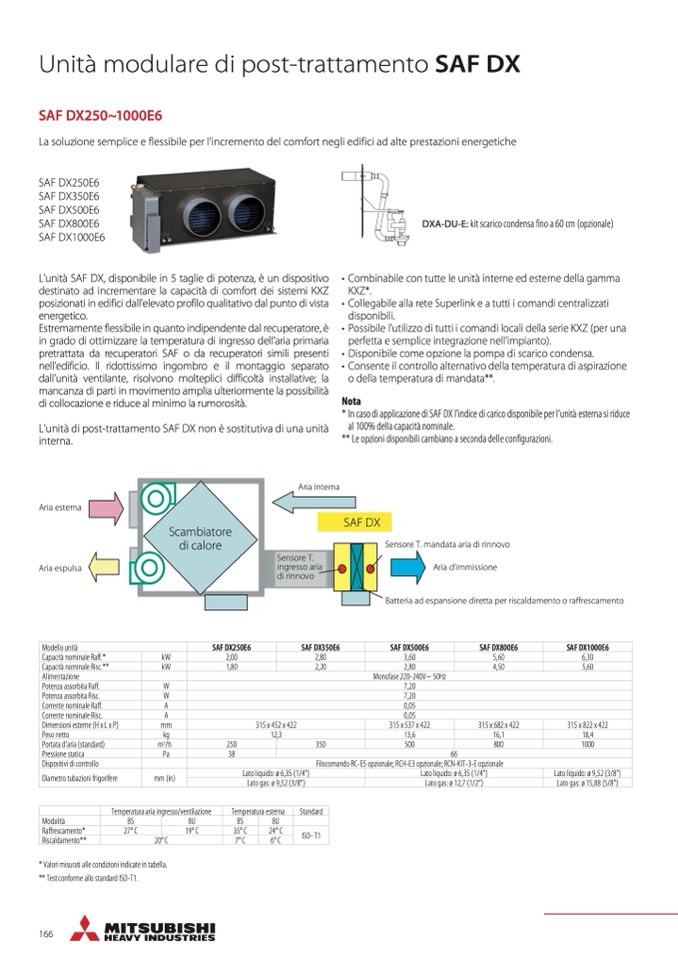

Unità modulare di post-trattamento SAF DX
SAF DX250~1000E6
La soluzione semplice e flessibile per l’incremento del comfort negli edifici ad alte prestazioni energetiche
SAF DX250E6
SAF DX350E6
SAF DX500E6
SAF DX800E6
SAF DX1000E6
L’unità SAF DX, disponibile in 5 taglie di potenza, è un dispositivo
destinato ad incrementare la capacità di comfort dei sistemi KXZ
posizionati in edifici dall’elevato profilo qualitativo dal punto di vista
energetico.
Estremamente flessibile in quanto indipendente dal recuperatore, è
in grado di ottimizzare la temperatura di ingresso dell’aria primaria
pretrattata da recuperatori SAF o da recuperatori simili presenti
nell’edificio. Il ridottissimo ingombro e il montaggio separato
dall’unità ventilante, risolvono molteplici difficoltà installative; la
mancanza di parti in movimento amplia ulteriormente la possibilità
di collocazione e riduce al minimo la rumorosità.
L’unità di post-trattamento SAF DX non è sostitutiva di una unità
interna.
Aria esterna
Aria espulsa
DXA-DU-E: kit scarico condensa fino a 60 cm (opzionale)
• Combinabile con tutte le unità interne ed esterne della gamma
KXZ*.
• Collegabile alla rete Superlink e a tutti i comandi centralizzati
disponibili.
• Possibile l’utilizzo di tutti i comandi locali della serie KXZ (per una
perfetta e semplice integrazione nell’impianto).
• Disponibile come opzione la pompa di scarico condensa.
• Consente il controllo alternativo della temperatura di aspirazione
o della temperatura di mandata**.
Nota
* In caso di applicazione di SAF DX l’indice di carico disponibile per l’unità esterna si riduce
al 100% della capacità nominale.
** Le opzioni disponibili cambiano a seconda delle configurazioni.
Aria interna
SAF DX
Scambiatore
di calore
Sensore T.
ingresso aria
di rinnovo
Sensore T. mandata aria di rinnovo
Aria d'immissione
Batteria ad espansione diretta per riscaldamento o raffrescamento
Modello unità
SAF DX250E6
SAF DX350E6
SAF DX500E6
SAF DX800E6
SAF DX1000E6
Capacità nominale Raff.*
kW
2,00
2,80
3,60
5,60
6,30
Capacità nominale Risc.**
kW
1,80
2,20
2,80
4,50
5,60
Alimentazione
Monofase 220-240V~ 50Hz
Potenza assorbita Raff.
W
7,20
Potenza assorbita Risc.
W
7,20
Corrente nominale Raff.
A
0,05
Corrente nominale Risc.
A
0,05
Dimensioni esterne (H x L x P)
mm
315 x 452 x 422
315 x 537 x 422
315 x 682 x 422
315 x 822 x 422
Peso netto
kg
12,3
13,6
16,1
18,4
Portata d’aria (standard)
m
3
/h
250
350
500
800
1000
Pressione statica
Pa
38
66
Dispositivi di controllo
Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-KIT-3-E opzionale
Diametro tubazioni frigorifere
mm (in)
Lato liquido: ø 6,35 (1/4”)
Lato liquido: ø 6,35 (1/4”)
Lato liquido: ø 9,52 (3/8”)
Lato gas: ø 9,52 (3/8”)
Lato gas: ø 12,7 (1/2”)
Lato gas: ø 15,88 (5/8”)
Temperatura aria ingresso/ventilazione
Temperatura esterna
Standard
Modalità
BS
BU
BS
BU
Raffrescamento*
27° C
19° C
35° C
24° C
ISO- T1
Riscaldamento**
20° C
7° C
6° C
* Valori misurati alle condizioni indicate in tabella.
** Test conforme allo standard ISO-T1.
