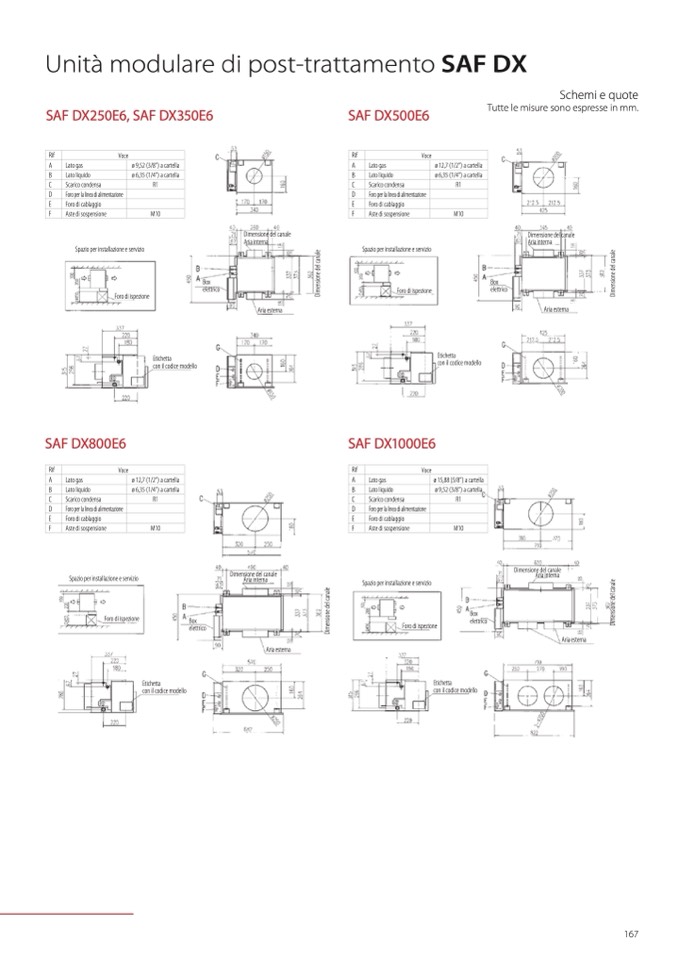

Unità modulare di post-trattamento SAF DX

SAF DX250E6, SAF DX350E6

SAF DX500E6

Spazio per installazione e servizio

Foro di ispezione

SAF DX1000E6

Spazio per installazione e servizio

Foro di ispezione

Schemi e quote

Tutte le misure sono espresse in mm.

Rif

Voce

A

Lato gas

ø 9,52 (3/8") a cartella

B

Lato liquido

ø 6,35 (1/4") a cartella

C

Scarico condensa R1

D

Foro per la linea di alimentazione

E

Foro di cablaggio

F

Aste di sospensione M10

Rif

Voce

A

Lato gas

ø 12,7 (1/2") a cartella

B

Lato liquido

ø 6,35 (1/4") a cartella

C

Scarico condensa R1

D

Foro per la linea di alimentazione

E

Foro di cablaggio

F

Aste di sospensione M10

Spazio per installazione e servizio

Foro di ispezione

Box

elettrico

Dimensione del canale

Aria interna

Aria esterna

Box

elettrico

Dimensione del canale

Aria interna

Aria esterna

SAF DX800E6

Spazio per installazione e servizio

Foro di ispezione

Dimensione del canale

Aria interna

Aria esterna

Dimensione del canale

Aria interna

Etichetta

con il codice modello

Etichetta

con il codice modello

Rif

Voce

A

Lato gas

ø 12,7 (1/2") a cartella

B

Lato liquido

ø 6,35 (1/4") a cartella

C

Scarico condensa R1

D

Foro per la linea di alimentazione

E

Foro di cablaggio

F

Aste di sospensione

M10

Rif

Voce

A

Lato gas

ø 15,88 (5/8") a cartella

B

Lato liquido

ø 9,52 (3/8") a cartella

C

Scarico condensa R1

D

Foro per la linea di alimentazione

E

Foro di cablaggio

F

Aste di sospensione

M10

Etichetta

con il codice modello

Etichetta

con il codice modello

Box

elettrico

Box

elettrico

Aria esterna

167
