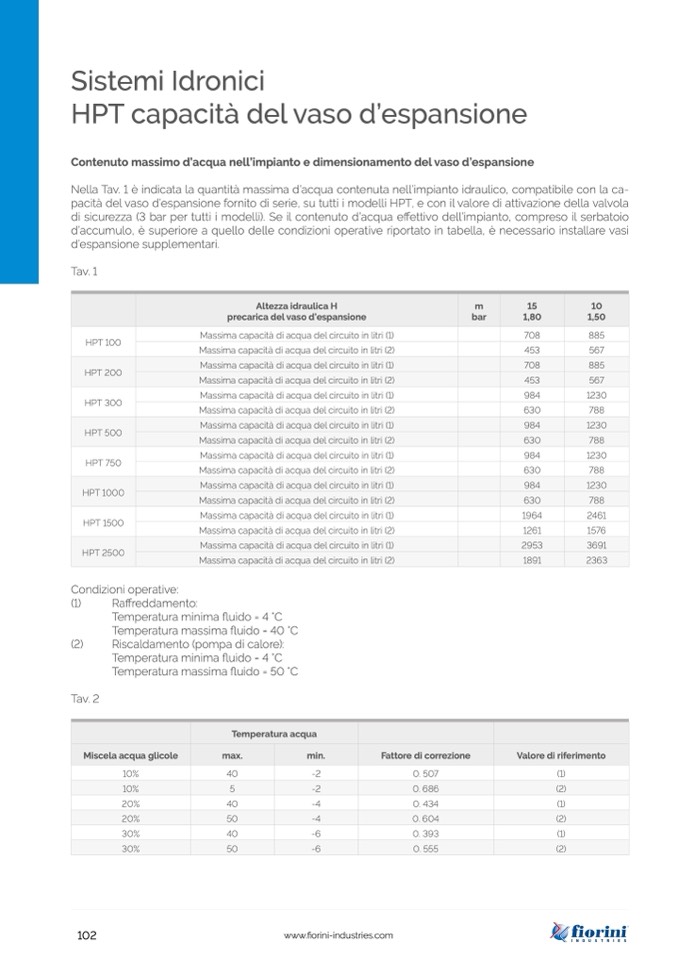

Sistemi Idronici

HPT capacità del vaso d’espansione

Contenuto massimo d’acqua nell’impianto e dimensionamento del vaso d’espansione

Nella Tav. 1 è indicata la quantità massima d’acqua contenuta nell’impianto idraulico, compatibile con la ca-

pacità del vaso d’espansione fornito di serie, su tutti i modelli HPT, e con il valore di attivazione della valvola

di sicurezza (3 bar per tutti i modelli). Se il contenuto d’acqua effettivo dell’impianto, compreso il serbatoio

d’accumulo, è superiore a quello delle condizioni operative riportato in tabella, è necessario installare vasi

d’espansione supplementari.

Tav. 1

Altezza idraulica H

m

15

10

precarica del vaso d’espansione

bar

1,80

1,50

HPT 100

Massima capacità di acqua del circuito in litri (1)

708

885

Massima capacità di acqua del circuito in litri (2)

453

567

HPT 200

Massima capacità di acqua del circuito in litri (1)

708

885

Massima capacità di acqua del circuito in litri (2)

453

567

HPT 300

Massima capacità di acqua del circuito in litri (1)

984

1230

Massima capacità di acqua del circuito in litri (2)

630

788

HPT 500

Massima capacità di acqua del circuito in litri (1)

984

1230

Massima capacità di acqua del circuito in litri (2)

630

788

HPT 750

Massima capacità di acqua del circuito in litri (1)

984

1230

Massima capacità di acqua del circuito in litri (2)

630

788

HPT 1000

Massima capacità di acqua del circuito in litri (1)

984

1230

Massima capacità di acqua del circuito in litri (2)

630

788

HPT 1500

Massima capacità di acqua del circuito in litri (1)

1964

2461

Massima capacità di acqua del circuito in litri (2)

1261

1576

HPT 2500

Massima capacità di acqua del circuito in litri (1)

2953

3691

Massima capacità di acqua del circuito in litri (2)

1891

2363

Condizioni operative:

(1)

(2)

Tav. 2

Raffreddamento:

Temperatura minima fluido = 4 °C

Temperatura massima fluido = 40 °C

Riscaldamento (pompa di calore):

Temperatura minima fluido = 4 °C

Temperatura massima fluido = 50 °C

Temperatura acqua

Miscela acqua glicole

max.

min.

Fattore di correzione

Valore di riferimento

10%

40

-2

0. 507

(1)

10%

5

-2

0. 686

(2)

20%

40

-4

0. 434

(1)

20%

50

-4

0. 604

(2)

30%

40

-6

0. 393

(1)

30%

50

-6

0. 555

(2)

102
