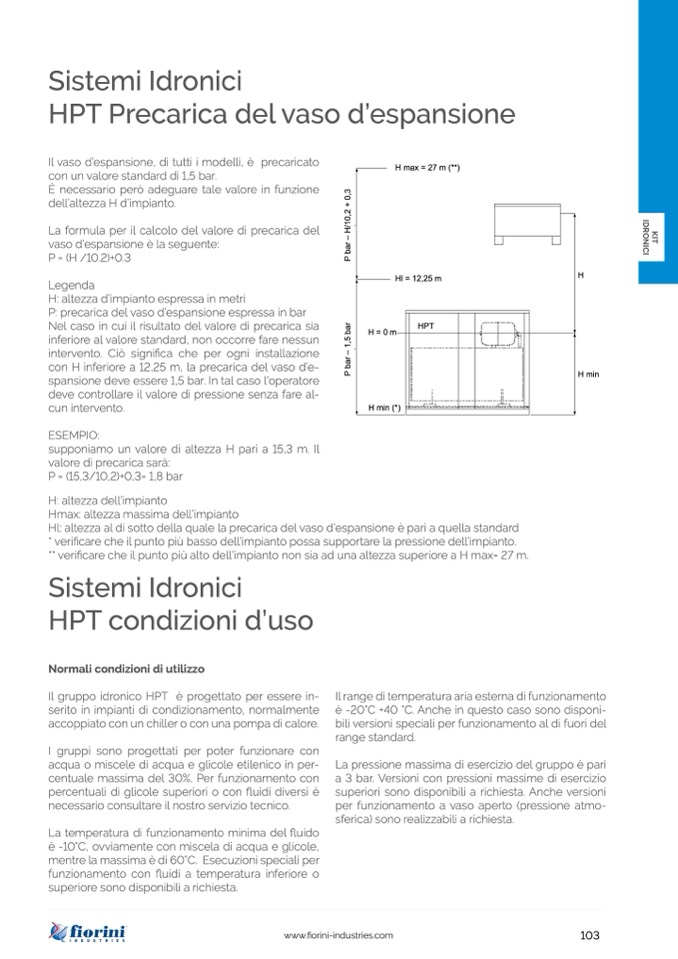

Sistemi Idronici

HPT Precarica del vaso d’espansione

Il vaso d’espansione, di tutti i modelli, è precaricato

con un valore standard di 1,5 bar.

È necessario però adeguare tale valore in funzione

dell’altezza H d’impianto.

La formula per il calcolo del valore di precarica del

vaso d’espansione è la seguente:

P = (H /10.2)+0.3

Legenda

H: altezza d’impianto espressa in metri

P: precarica del vaso d’espansione espressa in bar

Nel caso in cui il risultato del valore di precarica sia

inferiore al valore standard, non occorre fare nessun

intervento. Ciò significa che per ogni installazione

con H inferiore a 12,25 m, la precarica del vaso d’e-

spansione deve essere 1,5 bar. In tal caso l’operatore

deve controllare il valore di pressione senza fare al-

cun intervento.

ESEMPIO:

supponiamo un valore di altezza H pari a 15,3 m. Il

valore di precarica sarà:

P = (15,3/10,2)+0,3= 1,8 bar

H max = 27 m (**)

Hl = 12,25 m

H = 0 m

HPT

H min (*)

H

H min

P

b

a

r

–

1

,

5

b

a

r

P

b

a

r

–

H

/

1

0

,

2

+

0

,

3

K

I

T

I

D

R

O

N

I

C

I

H: altezza dell’impianto

Hmax: altezza massima dell’impianto

Hl: altezza al di sotto della quale la precarica del vaso d’espansione è pari a quella standard

* verificare che il punto più basso dell’impianto possa

** verificare che il punto più alto dell’impianto non sia

Sistemi Idronici

HPT condizioni d’uso

Normali condizioni di utilizzo

Il gruppo idronico HPT è progettato per essere in-

serito in impianti di condizionamento, normalmente

accoppiato con un chiller o con una pompa di calore.

I gruppi sono progettati per poter funzionare con

acqua o miscele di acqua e glicole etilenico in per-

centuale massima del 30%. Per funzionamento con

percentuali di glicole superiori o con fluidi diversi è

necessario consultare il nostro servizio tecnico.

La temperatura di funzionamento minima del fluido

è -10°C, ovviamente con miscela di acqua e glicole,

mentre la massima è di 60°C. Esecuzioni speciali per

funzionamento con fluidi a temperatura inferiore o

superiore sono disponibili a richiesta.

supportare la pressione dell’impianto.

ad una altezza superiore a H max= 27 m.

Il range di temperatura aria esterna di funzionamento

è -20°C +40 °C. Anche in questo caso sono disponi-

bili versioni speciali per funzionamento al di fuori del

range standard.

La pressione massima di esercizio del gruppo è pari

a 3 bar. Versioni con pressioni massime di esercizio

superiori sono disponibili a richiesta. Anche versioni

per funzionamento a vaso aperto (pressione atmo-

sferica) sono realizzabili a richiesta.
