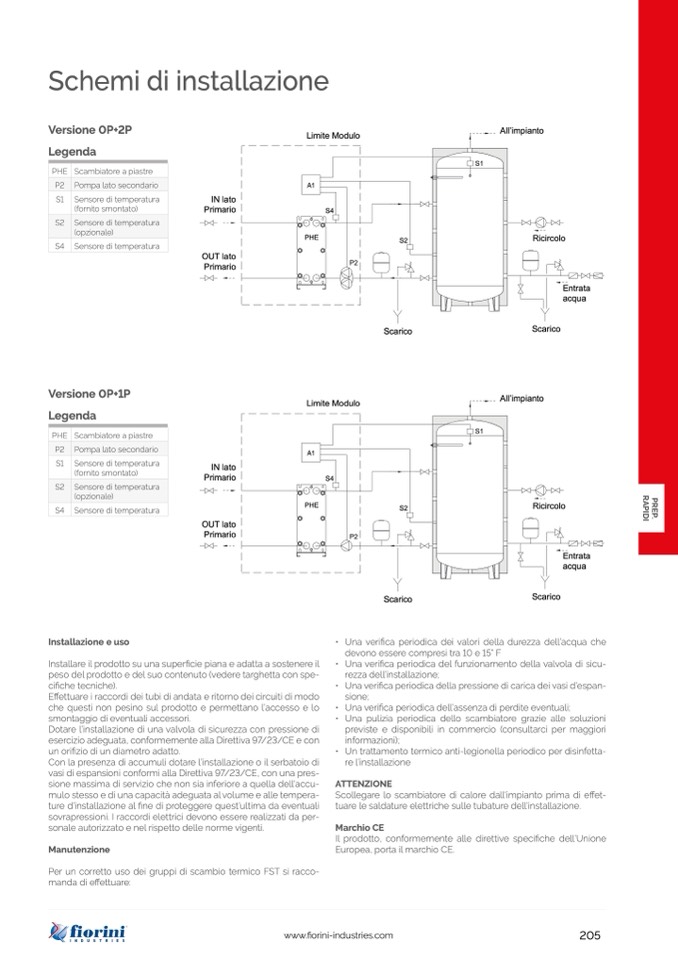

Schemi di installazione

Versione 0P+2P

Legenda

PHE Scambiatore a piastre

P2 Pompa lato secondario

S1 Sensore di temperatura

(fornito smontato)

S2 Sensore di temperatura

(opzionale)

S4 Sensore di temperatura

Versione 0P+1P

Legenda

PHE Scambiatore a piastre

P2 Pompa lato secondario

S1 Sensore di temperatura

(fornito smontato)

S2 Sensore di temperatura

(opzionale)

S4 Sensore di temperatura

Installazione e uso

Limite Modulo

All’impianto

Ricircolo

Entrata

acqua

Scarico

Installare il prodotto su una superficie piana e adatta a sostenere il

peso del prodotto e del suo contenuto (vedere targhetta con spe-

cifiche tecniche).

Effettuare i raccordi dei tubi di andata e ritorno dei circuiti di modo

che questi non pesino sul prodotto e permettano l’accesso e lo

smontaggio di eventuali accessori.

Dotare l’installazione di una valvola di sicurezza con pressione di

esercizio adeguata, conformemente alla Direttiva 97/23/CE e con

un orifizio di un diametro adatto.

Con la presenza di accumuli dotare l’installazione o il serbatoio di

vasi di espansioni conformi alla Direttiva 97/23/CE, con una pres-

sione massima di servizio che non sia inferiore a quella dell'accu-

mulo stesso e di una capacità adeguata al volume e alle tempera-

ture d’installazione al fine di proteggere quest’ultima da eventuali

sovrapressioni. I raccordi elettrici devono essere realizzati da per-

sonale autorizzato e nel rispetto delle norme vigenti.

Manutenzione

Per un corretto uso dei gruppi di scambio termico FST si racco-

manda di effettuare:

• Una verifica periodica dei valori della durezza dell’acqua che

devono essere compresi tra 10 e 15° F

• Una verifica periodica del funzionamento della valvola di sicu-

rezza dell’installazione;

• Una verifica periodica della pressione di carica dei vasi d’espan-

sione;

• Una verifica periodica dell’assenza di perdite eventuali;

• Una pulizia periodica dello scambiatore grazie alle soluzioni

previste e disponibili in commercio (consultarci per maggiori

informazioni);

• Un trattamento termico anti-legionella periodico per disinfetta-

re l’installazione

IN lato

Primario

OUT lato

Primario

A1

S4

PHE

P2

Limite Modulo

A1

PHE

S2

Scarico

IN lato

Primario

OUT lato

Primario

S4

P2

S2

Scarico

Ricircolo

Entrata

acqua

Scarico

ATTENZIONE

Scollegare lo scambiatore di calore dall'impianto prima di effet-

tuare le saldature elettriche sulle tubature dell’installazione.

Marchio CE

Il prodotto, conformemente alle direttive specifiche dell’Unione

Europea, porta il marchio CE.

www.fiorini-industries.com
