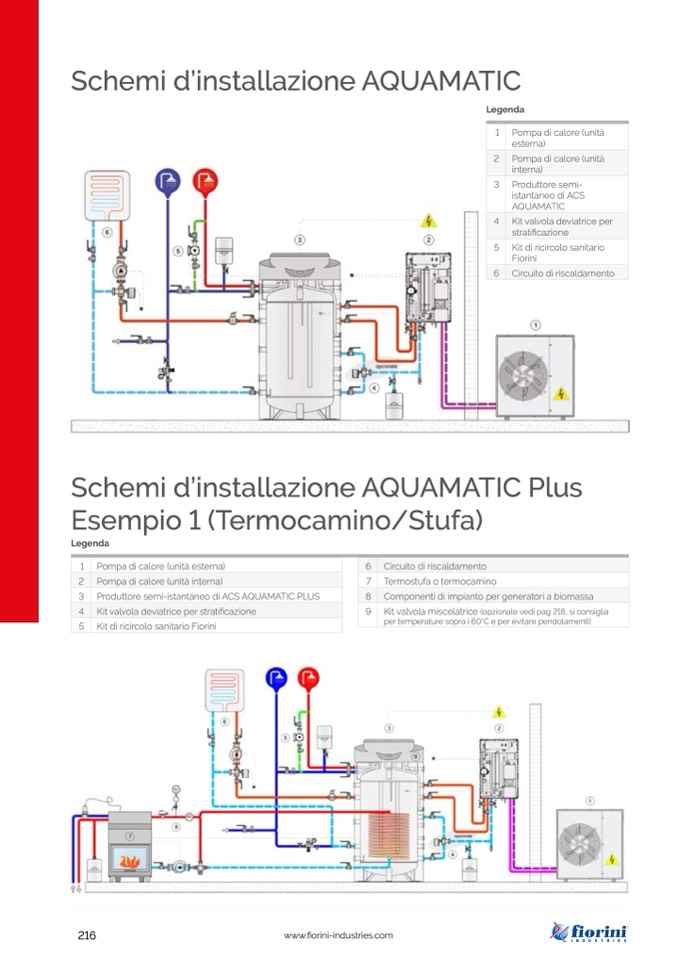

Schemi d’installazione AQUAMATIC

Legenda

1

Pompa di calore (unità

esterna)

2

Pompa di calore (unità

interna)

3

Produttore semi-

istantaneo di ACS

AQUAMATIC

4

Kit valvola deviatrice per

stratificazione

5

Kit di ricircolo sanitario

Fiorini

6

Circuito di riscaldamento

Schemi d’installazione AQUAMATIC Plus

Esempio 1 (Termocamino/Stufa)

Legenda

1

2

Pompa di calore (unità esterna)

Pompa di calore (unità interna)

6

7

Circuito di riscaldamento

Termostufa o termocamino

3

Produttore semi-istantaneo di ACS AQUAMATIC PLUS

8

Componenti di impianto per generatori a biomassa

4

Kit valvola deviatrice per stratificazione

9

Kit valvola miscelatrice (opzionale vedi pag 218, si consiglia

per temperature sopra i 60°C e per evitare pendolamenti)

5

Kit di ricircolo sanitario Fiorini
