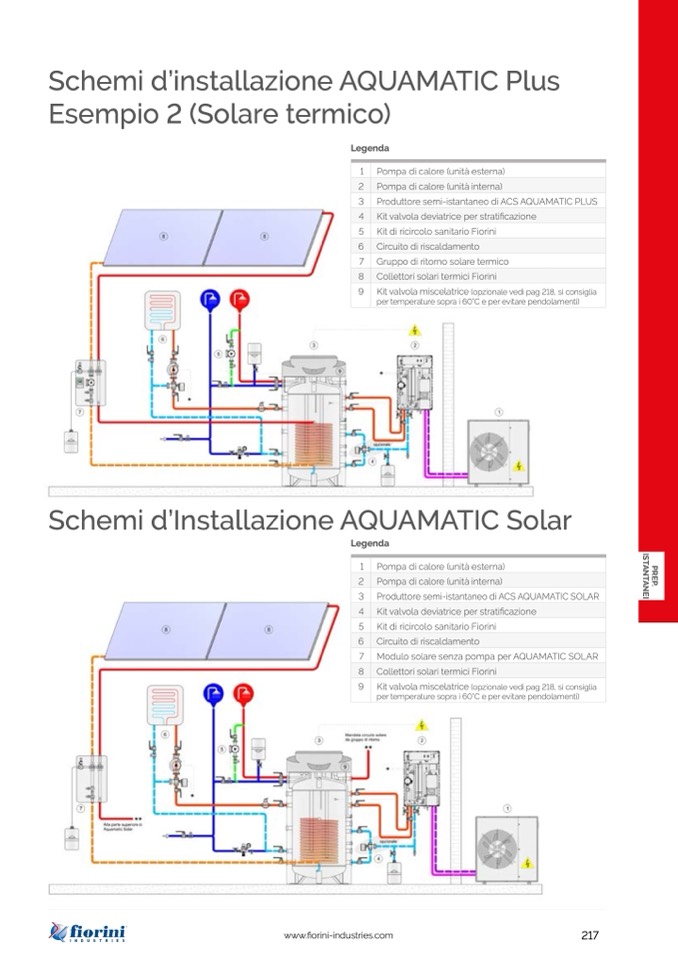

Schemi d’installazione AQUAMATIC Plus

Esempio 2 (Solare termico)

Legenda

1

Pompa di calore (unità esterna)

2

Pompa di calore (unità interna)

3

Produttore semi-istantaneo di ACS AQUAMATIC PLUS

4

Kit valvola deviatrice per stratificazione

5

Kit di ricircolo sanitario Fiorini

6

Circuito di riscaldamento

7

Gruppo di ritorno solare termico

8

Collettori solari termici Fiorini

9

Kit valvola miscelatrice (opzionale vedi pag 218, si consiglia

per temperature sopra i 60°C e per evitare pendolamenti)

Schemi d’Installazione AQUAMATIC Solar

Legenda

1

Pompa di calore (unità esterna)

2

Pompa di calore (unità interna)

3

Produttore semi-istantaneo di ACS AQUAMATIC SOLAR

4

Kit valvola deviatrice per stratificazione

5

Kit di ricircolo sanitario Fiorini

6

Circuito di riscaldamento

7

Modulo solare senza pompa per AQUAMATIC SOLAR

8

Collettori solari termici Fiorini

9

Kit valvola miscelatrice (opzionale vedi pag 218, si consiglia

per temperature sopra i 60°C e per evitare pendolamenti)
