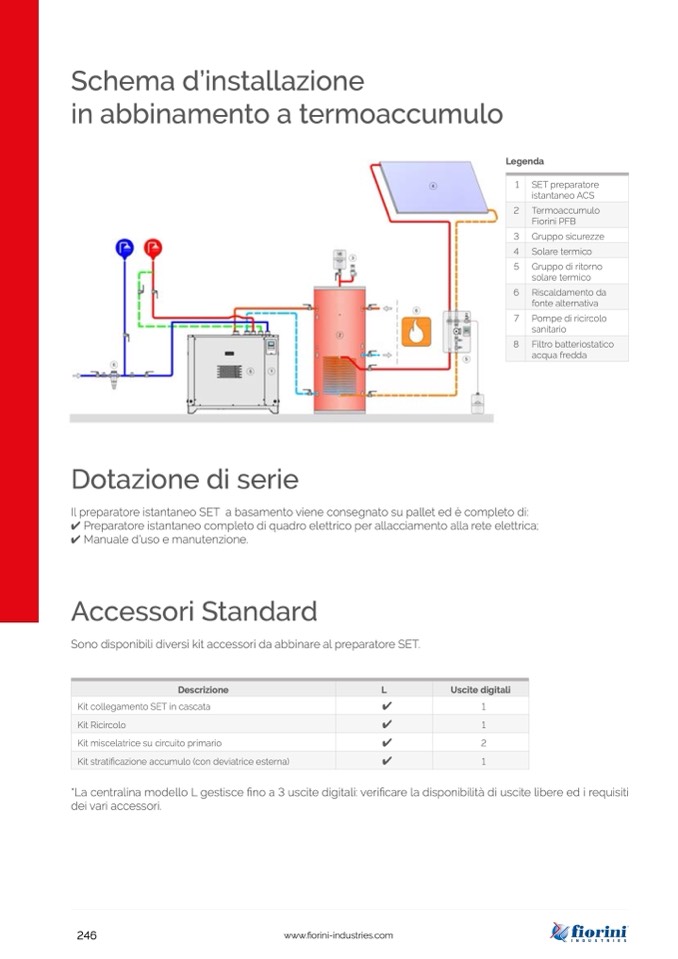

Schema d’installazione

in abbinamento a termoaccumulo

Dotazione di serie

Il preparatore istantaneo SET a basamento viene consegnato su pallet ed è completo di:

✔ Preparatore istantaneo completo di quadro elettrico per allacciamento alla rete elettrica;

✔ Manuale d’uso e manutenzione.

Accessori Standard

Sono disponibili diversi kit accessori da abbinare al preparatore SET.

*La centralina modello L gestisce fino a 3 uscite digitali: verificare la disponibilità di uscite libere ed i requisiti

dei vari accessori.

Legenda

1

SET preparatore

istantaneo ACS

2

Termoaccumulo

Fiorini PFB

3

Gruppo sicurezze

4

Solare termico

5

Gruppo di ritorno

solare termico

6

Riscaldamento da

fonte alternativa

7

Pompe di ricircolo

sanitario

8

Filtro batteriostatico

acqua fredda

Descrizione

L

Uscite digitali

Kit collegamento SET in cascata

✔

1

Kit Ricircolo

✔

1

Kit miscelatrice su circuito primario

✔

2

Kit stratificazione accumulo (con deviatrice esterna)

✔

1

246
