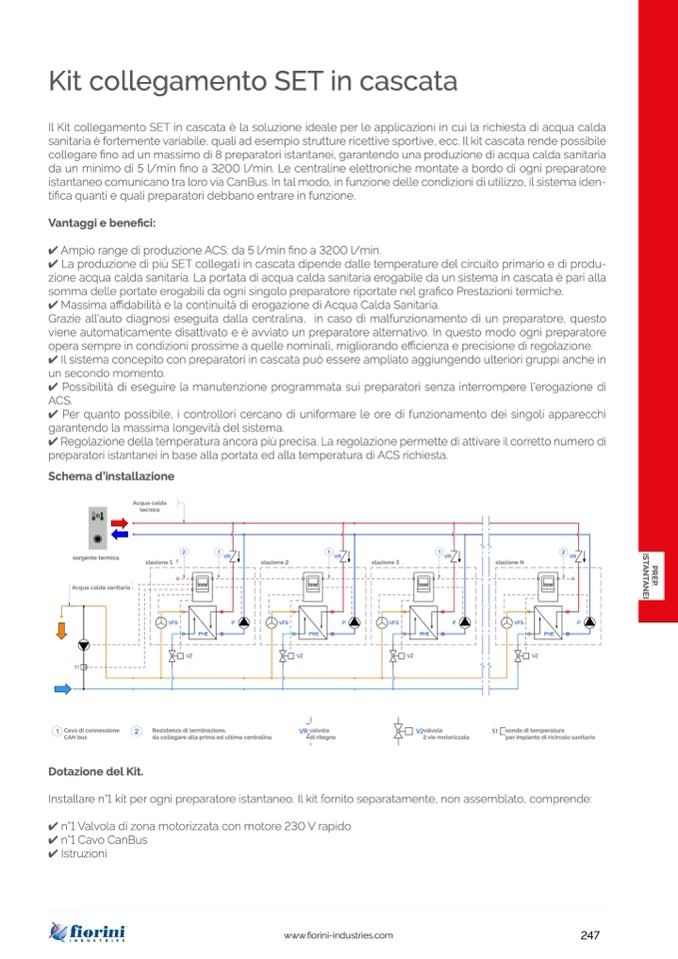

Kit collegamento SET in cascata

Il Kit collegamento SET in cascata è la soluzione ideale per le applicazioni in cui la richiesta di acqua calda

sanitaria è fortemente variabile, quali ad esempio strutture ricettive sportive, ecc. Il kit cascata rende possibile

collegare fino ad un massimo di 8 preparatori istantanei, garantendo una produzione di acqua calda sanitaria

da un minimo di 5 l/min fino a 3200 l/min. Le centraline elettroniche montate a bordo di ogni preparatore

istantaneo comunicano tra loro via CanBus. In tal modo, in funzione delle condizioni di utilizzo, il sistema iden-

tifica quanti e quali preparatori debbano entrare in funzione.

Vantaggi e benefici:

✔ Ampio range di produzione ACS: da 5 l/min fino a 3200 l/min.

✔ La produzione di più SET collegati in cascata dipende dalle temperature del circuito primario e di produ-

zione acqua calda sanitaria. La portata di acqua calda sanitaria erogabile da un sistema in cascata è pari alla

somma delle portate erogabili da ogni singolo preparatore riportate nel grafico Prestazioni termiche.

✔ Massima affidabilità e la continuità di erogazione di Acqua Calda Sanitaria.

Grazie all’auto diagnosi eseguita dalla centralina, in caso di malfunzionamento di un preparatore, questo

viene automaticamente disattivato e è avviato un preparatore alternativo. In questo modo ogni preparatore

opera sempre in condizioni prossime a quelle nominali, migliorando efficienza e precisione di regolazione.

✔ Il sistema concepito con preparatori in cascata può essere ampliato aggiungendo ulteriori gruppi anche in

un secondo momento.

✔ Possibilità di eseguire la manutenzione programmata sui preparatori senza interrompere l’erogazione di

ACS.

✔ Per quanto possibile, i controllori cercano di uniformare le ore di funzionamento dei singoli apparecchi

garantendo la massima longevità del sistema.

✔✔ Regolazione della temperatura ancora più precisa. La regolazione permette di attivare il corretto numero di

preparatori istantanei in base alla portata ed alla temperatura di ACS richiesta.

Schema d’installazione

AcAqucaqucaldcaltedcanica

tecnica

Sorgente termica

2

1

VR

1

VR

1

VR

2

VR

PHE

P

R

E

P

.

I

S

T

A

N

T

A

N

E

I

sorgente termica

STAZIONE 1

STAZIONE 2

STAZIONE 3

STAZIONE N

Acqua calda sanitaria

Acqua calda sanitaria

S1

1 Cavo di connessione

CAN bus

VFS

PHE

P

VFS

P

VFS

P

VFS

P

stazione 1

stazione 2

stazione 3

stazione N

PHE

PHE

VZ

VZ

VZ

VZ

2

Resistenza di terminazione,

VFS

VR valvola

VZvalvola

S1 sonda di temperatura

da collegare alla prima ed ultima centralina

di ritegno

2 vie motorizzata

per impianto di ricircolo sanitario

Dotazione del Kit.

Installare n°1 kit per ogni preparatore istantaneo. Il kit fornito separatamente, non assemblato, comprende:

✔ n°1 Valvola di zona motorizzata con motore 230 V rapido

✔ n°1 Cavo CanBus

✔ Istruzioni
