VERSIONI / VERSIONS
BIG T-FAST iE EVO3 VER. BMR
SORGENTI
ENERGETICHE
SOURCES
D'ÉNERGIE
UACS
La versione BMR è consigliata per produrre ACS con ac-
cumuli di acqua tecnica dalla temperatura maggiore a
58°C prodotta, per esempio, da generatori a biomassa,
caldaia, resistenze elettriche, impianti di cogenerazione,
di teleriscaldamento etc.
La version BMR est adaptée
à la production d'ECS
lorsque la température de l'eau stockée à l'intérieur
du ballon tampon est inférieure à 58 °C, par exemple
lorsque la source d'énergie est une pompe à chaleur ou
une chaudière à condensation.

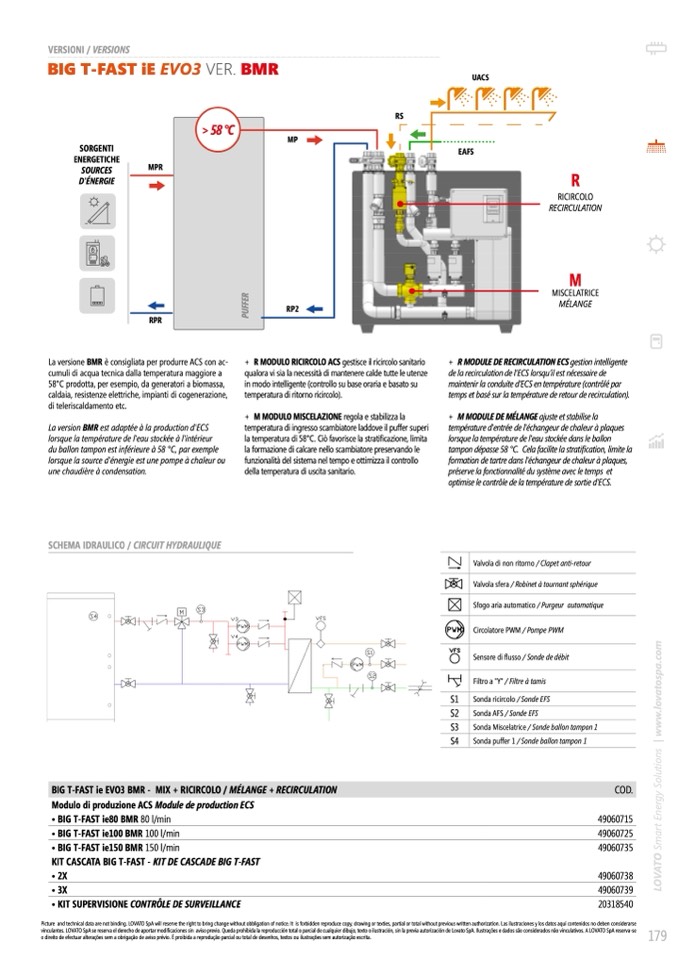

SCHEMA IDRAULICO / CIRCUIT HYDRAULIQUE
+ R MODULO RICIRCOLO ACS gestisce il ricircolo sanitario
qualora vi sia la necessità di mantenere calde tutte le utenze
in modo intelligente (controllo su base oraria e basato su
temperatura di ritorno ricircolo).
+ MMODULOMISCELAZIONEregolaestabilizzala
temperatura di ingresso scambiatore laddove il puffer superi
la temperatura di 58°C. Ciò favorisce la stratificazione, limita
la formazione di calcare nello scambiatore preservando le
funzionalità del sistema nel tempo e ottimizza il controllo
della temperatura di uscita sanitario.
+ R MODULE DE RECIRCULATION ECS gestion intelligente
de la recirculation de l’ECS lorsqu’il est nécessaire de
maintenir la conduite d’ECS en température (contrôlé par
temps et basé sur la température de retour de recirculation).
+ MMODULEDEMÉLANGEajusteetstabilisela
température d'entrée de l'échangeur de chaleur à plaques
lorsque la température de l'eau stockée dans le ballon
tampon dépasse 58 °C. Cela facilite la stratification, limite la
formation de tartre dans l'échangeur de chaleur à plaques,
préserve la fonctionnalité du système avec le temps et
optimise le contrôle de la température de sortie dECS.
Valvola di non ritorno / Clapet anti-retour
Valvola sfera / Robinet à tournant sphérique
Sfogo aria automatico / Purgeur automatique
MPR
R
RICIRCOLO
RECIRCULATION
M
MISCELATRICE
MÉLANGE
RPR
Modulo di produzione ACS Module de production ECS
• BIG T-FAST ie80 BMR 80 l/min
• BIG T-FAST ie100 BMR 100 l/min
• BIG T-FAST ie150 BMR 150 l/min
KIT CASCATA BIG T-FAST - KIT DE CASCADE BIG T-FAST
• 2X
• 3X
• KIT SUPERVISIONE CONTRÔLE DE SURVEILLANCE
49060715
49060725
49060735
49060738
49060739
20318540
MP
RP2
