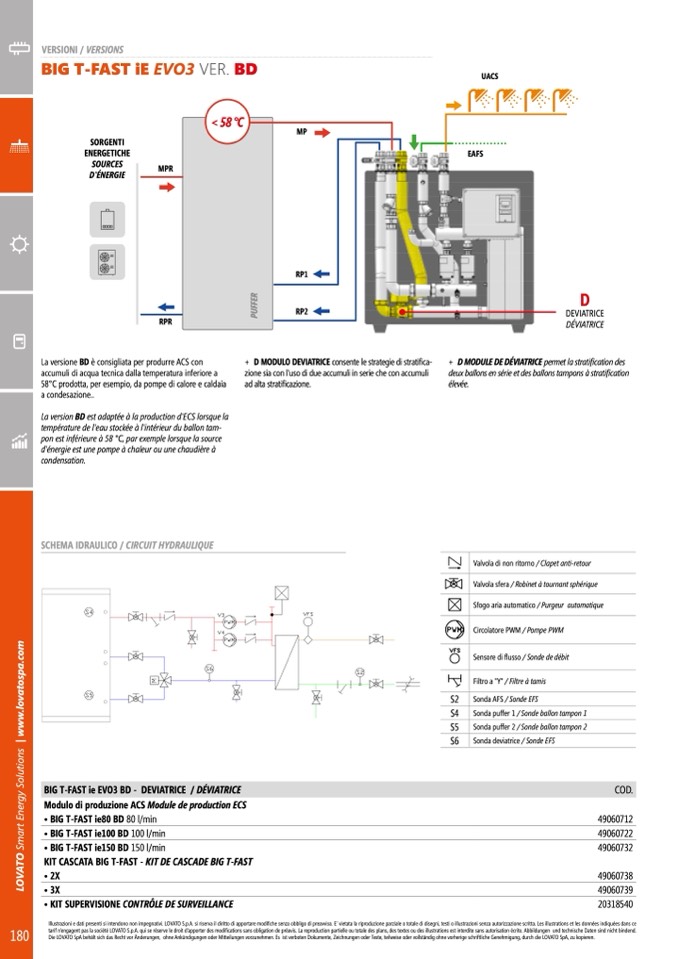

VERSIONI / VERSIONS
BIG T-FAST iE EVO3 VER. BD
UACS
<58°C
<58°C
P
U
F
F
E
R
P
U
F
F
E
R
SORGENTI
ENERGETICHE
SOURCES
D'ÉNERGIE
EAFS
MP
RP1
MPR
RP2
RPR
D
DEVIATRICE
DÉVIATRICE
La versione BD è consigliata per produrre ACS con
accumuli di acqua tecnica dalla temperatura inferiore a
58°C prodotta, per esempio, da pompe di calore e caldaia
a condesazione..
La version BD est adaptée à la production d'ECS lorsque la
température de l'eau stockée à l'intérieur du ballon tam-
pon est inférieure à 58 °C, par exemple lorsque la source
d'énergie est une pompe
à chaleur ou une chaudière à
condensation.
SCHEMA IDRAULICO / CIRCUIT HYDRAULIQUE
+ D MODULO DEVIATRICE consente le strategie di stratifica-
zione sia con l'uso di due accumuli in serie che con accumuli
ad alta stratificazione.
+ D MODULE DE DÉVIATRICE permet la stratification des
deux ballons en série et des ballons tampons à stratification
élevée.
Valvola di non ritorno / Clapet anti-retour
Valvola sfera / Robinet à tournant sphérique
Sfogo aria automatico / Purgeur automatique
Circolatore PWM / Pompe PWM
Sensore di flusso / Sonde de débit
Filtro a "Y" / Filtre à tamis
S2 Sonda AFS / Sonde EFS
S4 Sonda puffer 1 / Sonde ballon tampon 1
S5 Sonda puffer 2 / Sonde ballon tampon 2
S6 Sonda deviatrice / Sonde EFS
BIG T-FAST ie EVO3 BD - DEVIATRICE / DÉVIATRICE
COD.
Modulo di produzione ACS Module de production ECS
• BIG T-FAST ie80 BD 80 l/min
• BIG T-FAST ie100 BD 100 l/min
• BIG T-FAST ie150 BD 150 l/min
KIT CASCATA BIG T-FAST - KIT DE CASCADE BIG T-FAST
• 2X
• 3X
• KIT SUPERVISIONE CONTRÔLE DE SURVEILLANCE
49060712
49060722
49060732
49060738
49060739
20318540
