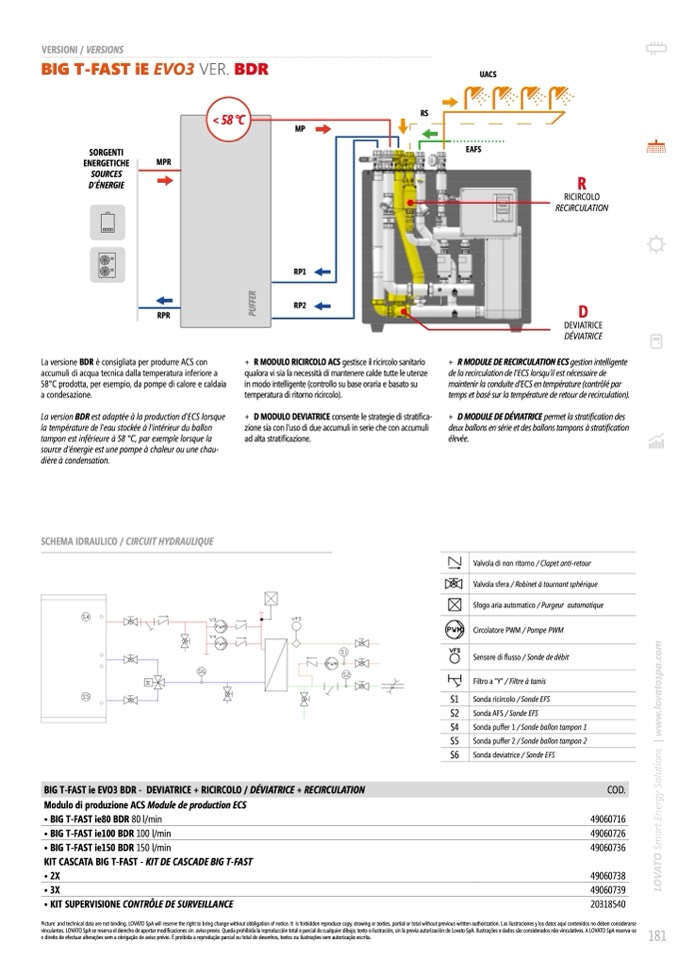

VERSIONI / VERSIONS
BIG T-FAST iE EVO3 VER. BDR
SORGENTI
ENERGETICHE
SOURCES
D'ÉNERGIE
UACS
La versione BDR è consigliata per produrre ACS con
accumuli di acqua tecnica dalla temperatura inferiore a
58°C prodotta, per esempio, da pompe di calore e caldaia
a condesazione.
La version BDR est adaptée
à la production d'ECS lorsque
la température de l'eau stockée
à l'intérieur du ballon
tampon est inférieure à 58 °C, par exemple lorsque la
source d'énergie est une pompe à chaleur ou une chau-
dière à condensation.
SCHEMA IDRAULICO / CIRCUIT HYDRAULIQUE
+ R MODULO RICIRCOLO ACS gestisce il ricircolo sanitario
qualora vi sia la necessità di mantenere calde tutte le utenze
in modo intelligente (controllo su base oraria e basato su
temperatura di ritorno ricircolo).
+ DMODULODEVIATRICEconsentelestrategiedistratifica-
zione sia con l'uso di due accumuli in serie che con accumuli
ad alta stratificazione.
+ R MODULE DE RECIRCULATION ECS gestion intelligente
de la recirculation de l’ECS lorsqu’il est nécessaire de
maintenir la conduite d’ECS en température (contrôlé par
temps et basé sur la température de retour de recirculation).
+ DMODULEDEDÉVIATRICEpermetlastratificationdes
deux ballons en série et des ballons tampons à stratification
élevée.
Valvola di non ritorno / Clapet anti-retour
Valvola sfera / Robinet à tournant sphérique
Sfogo aria automatico / Purgeur automatique
Modulo di produzione ACS Module de production ECS
• BIG T-FAST ie80 BDR 80 l/min
• BIG T-FAST ie100 BDR 100 l/min
• BIG T-FAST ie150 BDR 150 l/min
KIT CASCATA BIG T-FAST - KIT DE CASCADE BIG T-FAST
• 2X
• 3X
• KIT SUPERVISIONE CONTRÔLE DE SURVEILLANCE
49060716
49060726
49060736
49060738
49060739
20318540
MPR
RPR
R
RICIRCOLO
RECIRCULATION
D
DEVIATRICE
DÉVIATRICE
Picture and technical data are not binding. LOVATO SpA will reserve the right to bring change without obbligation of notice. It is forbidden reproduce copy, drawing or texties, partial or total without previous written authorization. Las ilustraciones y los datos aquí contenidos no deben considerarse
vinculantes.LOVATOSpAsereservaelderecodeaportarmodifificacionessin avisoprevio.uedaproibidalareproduccintotaloparcialdecualquierdibuo,tetooilustracin,sinlapreviaautorizacindeLovatoSpA.Ilustraesedadossoconsideradosnovinculativos.ALOVATOSpAreserva-se
o direito de efectuar alteraes sem a obrigao de aviso prvio. proibida a reproduo parcial ou total de desenos, tetos ou ilustraes sem autorizao escrita.
181
RS
EAFS
Circolatore PWM / Pompe PWM
Sensore di flusso / Sonde de débit
Filtro a "Y" / Filtre à tamis
S1 Sonda ricircolo / Sonde EFS
S2 Sonda AFS / Sonde EFS
S4 Sonda puffer 1 / Sonde ballon tampon 1
S5 Sonda puffer 2 / Sonde ballon tampon 2
S6 Sonda deviatrice / Sonde EFS
<58°C
P
U
F
F
E
R
P
U
F
F
E
R
MP
RP1
RP2
L
O
V
A
T
O
S
m
a
r
t
E
n
e
r
g
y
S
o
l
u
t
i
o
n
s
|
w
w
w
.
l
o
v
a
t
o
s
p
a
.
c
o
m
BIG T-FAST ie EVO3 BDR - DEVIATRICE + RICIRCOLO / DÉVIATRICE + RECIRCULATION
COD.
